Eaton xStorage Home Handbuch Seite 10

Nach der Fertigstellung der Elektrikinstallation muss
der Energieflussrichtungssensor ordnungsgemäß
konfiguriert werden, damit die richtigen Messcodes
und der korrekte Kommunikationsfluss zum
xStorage Home-System, besonders zum Hybrid-
Wechselrichter, aktiviert werden können. Die folgenden
Abbildungen erläutern die Kommunikationskonfiguration
für die Energieflussrichtungssensoren, d. h.
für Energieflussrichtungssensor 1 und
Energieflussrichtungssensor 2, deren Zweck im
xStorage Home-Installationshandbuch dargelegt wird. Stellen
Sie sicher, dass Stromzähler 2 mit derselben Phase verbunden
ist wie xStorage Home und der Photovoltaik-Wechselrichter.

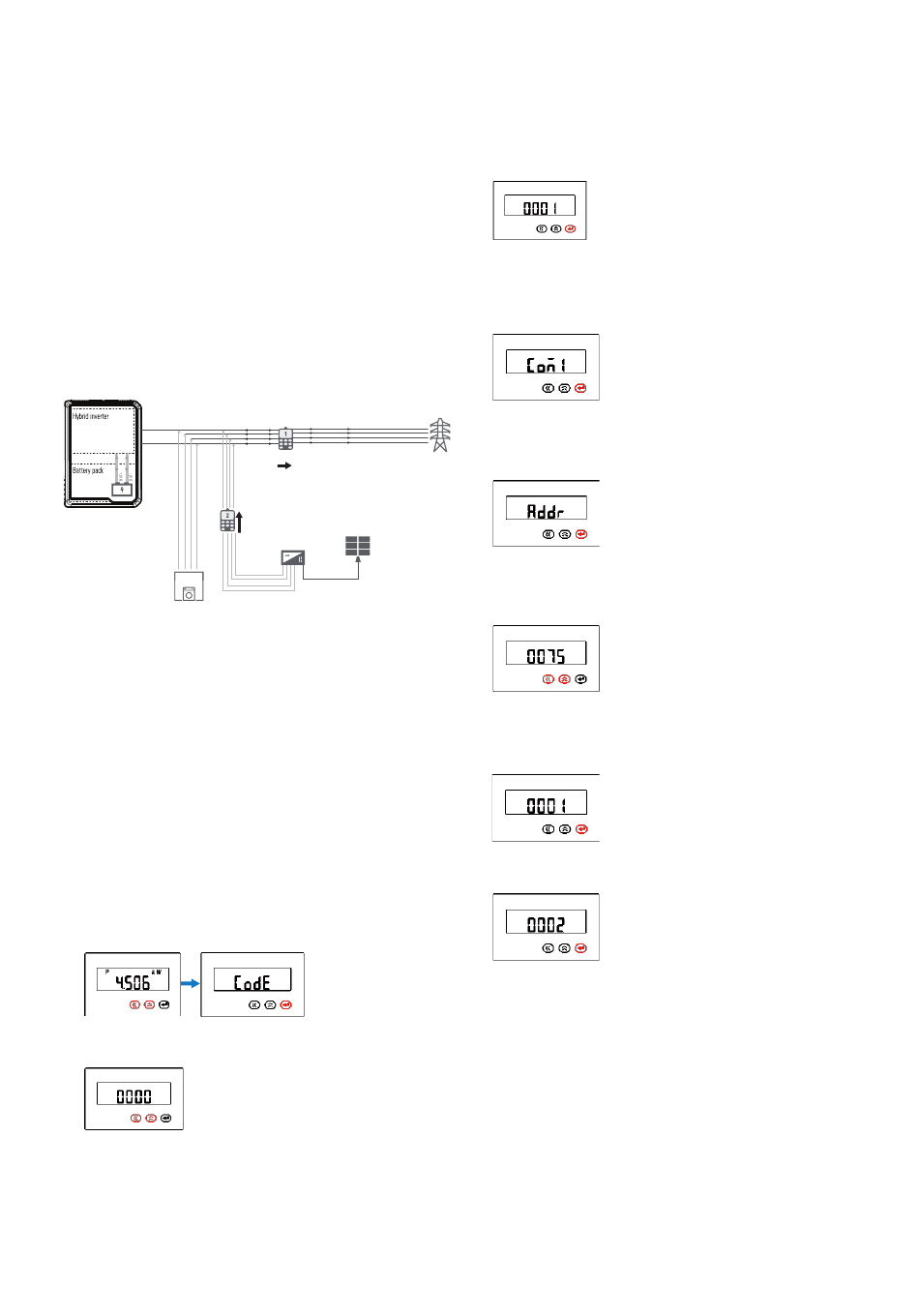

Abbildung 21: Strom-Symbole in den xStorage Home-
Installationsdiagrammen
DC in/out
Non critical load
Damit der Hybrid-Wechselrichter über den RS-485-
Anschluss mit den Energieflussrichtungssensoren
kommuniziert, muss die Adresse des RS-485-Anschlusses im
Energieflussrichtungssensor von der Standard-Einstellung z.b.
„0075" geändert werden in:
0001 für Energieflussrichtungssensor 1,
•
0002 für Energieflussrichtungssensor 2
•
Der Vorgang zum Einstellen der Kommunikationsparameter ist
für beide Energieflussrichtungssensoren gleich, lediglich die
zugewiesenen Adressen unterscheiden sich. Rufen Sie wie
folgt den Programmiermodus auf:
1. Schalten Sie den Energieflussrichtungssensor ein.
Sie können die angezeigte Nachricht ignorieren (siehe
Anzeigebeispiel). Drücken Sie die Navigationstasten
und für mindestens drei Sekunden, bis das Wort
„Code" auf dem LCD-Display angezeigt wird.
2. Drücken Sie , woraufhin sich die Anzeige zu „0000"
ändert.
10 HANDBUCH XSTORAGE HOME-ENERGIEFLUSSRICHTUNGSSENSOR MN700001DE Mai 2019 www.eaton.com/xstorage
L1
L1
L2
L2
L3
L3
N
N
Power
meter
Power
meter
Solar
inverter
N
DC
L3
L2
L1
3. Drücken Sie zum Fortfahren ,oder drücken Sie , um
das Standard-Passwort zu ändern, das als „0001"
eingestellt ist.
4. Rufen Sie durch Drücken von die erste Ebene des
Benutzermenüs des Systems auf, die als „SYS"
ausgewiesen ist; daraufhin wird die folgende Meldung
angezeigt:
5. Drücken Sie erneut , um die zweite Ebene
des Systemeinstellungsmenüs, also die
Kommunikationsadresse, aufzurufen.
6. Drücken Sie erneut , um die dritte Menüebene
aufzurufen. Die Standard-Slave-Adresse z.B. „0075"
wird angezeigt.
7. Verwenden Sie die Taste oder , um die aktuelle Slave-
Adresse wie folgt zu ändern:
a. 0001 für EM1 oder
b. 0002 für EM2.
