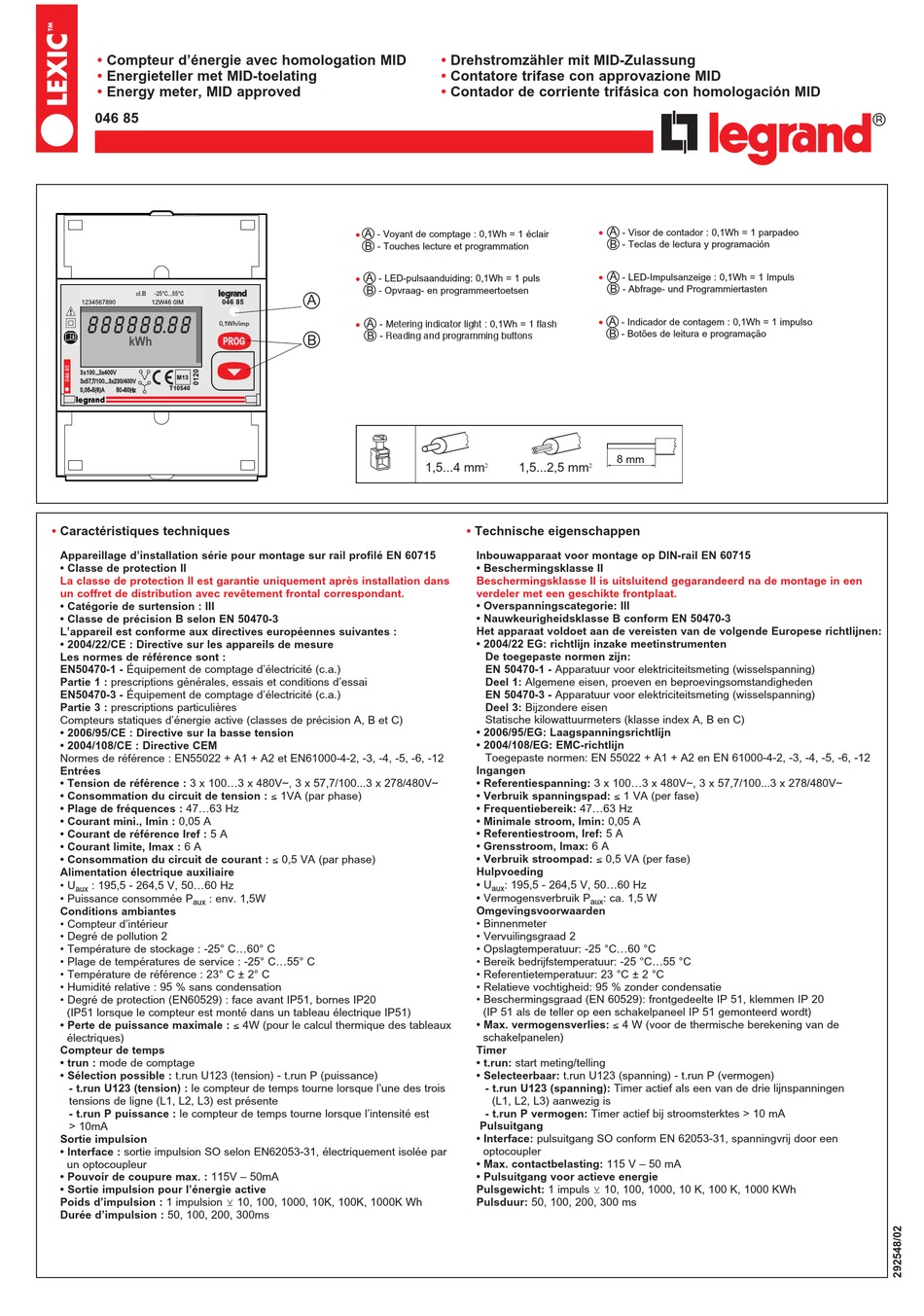

LEGRAND LEXIC 046 85 Bedienungsanleitung

• Compteur d'énergie avec homologation MID
• Energieteller met MID-toelating
• Energy meter, MID approved
046 85
cl.B -25°C...55°C
046 85
1234567890 12W46 0IM
0,1Wh/imp
kWh
PROG
3x100...3x400V
M13
3x57 7/100...3x230/400V
,
T10540
0,05-5(6)A 50-60Hz
• Caractéristiques techniques
Appareillage d'installation série pour montage sur rail profilé EN 60715
• Classe de protection II
La classe de protection II est garantie uniquement après installation dans
un coffret de distribution avec revêtement frontal correspondant.
• Catégorie de surtension : III
• Classe de précision B selon EN 50470-3
L'appareil est conforme aux directives européennes suivantes :
• 2004/22/CE : Directive sur les appareils de mesure
Les normes de référence sont :
EN50470-1 - Équipement de comptage d'électricité (c.a.)
Partie 1 : prescriptions générales, essais et conditions d'essai
EN50470-3 - Équipement de comptage d'électricité (c.a.)
Partie 3 : prescriptions particulières
Compteurs statiques d'énergie active (classes de précision A, B et C)
• 2006/95/CE : Directive sur la basse tension
• 2004/108/CE : Directive CEM
Normes de référence : EN55022 + A1 + A2 et EN61000-4-2, -3, -4, -5, -6, -12
Entrées
• Tension de référence : 3 x 100...3 x 480V~, 3 x 57,7/100...3 x 278/480V~
• Consommation du circuit de tension : ≤ 1VA (par phase)
• Plage de fréquences : 47...63 Hz
• Courant mini., Imin : 0,05 A
• Courant de référence Iref : 5 A
• Courant limite, Imax : 6 A
• Consommation du circuit de courant : ≤ 0,5 VA (par phase)
Alimentation électrique auxiliaire
: 195,5 - 264,5 V, 50...60 Hz
• U
aux
• Puissance consommée P : env. 1,5W
aux
Conditions ambiantes
• Compteur d'intérieur
• Degré de pollution 2
• Température de stockage : -25° C...60° C
• Plage de températures de service : -25° C...55° C
• Température de référence : 23° C ± 2° C
• Humidité relative : 95 % sans condensation
• Degré de protection (EN60529) : face avant IP51, bornes IP20
(IP51 lorsque le compteur est monté dans un tableau électrique IP51)
• Perte de puissance maximale : ≤ 4W (pour le calcul thermique des tableaux
électriques)
Compteur de temps
• trun : mode de comptage
• Sélection possible : t.run U123 (tension) - t.run P (puissance)
- t.run U123 (tension) : le compteur de temps tourne lorsque l'une des trois
tensions de ligne (L1, L2, L3) est présente
- t.run P puissance : le compteur de temps tourne lorsque l'intensité est
> 10mA
Sortie impulsion
• Interface : sortie impulsion SO selon EN62053-31, électriquement isolée par
un optocoupleur
• Pouvoir de coupure max. : 115V – 50mA
• Sortie impulsion pour l'énergie active
Poids d'impulsion : 1 impulsion ⊻ 10, 100, 1000, 10K, 100K, 1000K Wh
Durée d'impulsion : 50, 100, 200, 300ms
• Drehstromzähler mit MID-Zulassung
• Contatore trifase con approvazione MID
• Contador de corriente trifásica con homologación MID
•  A
- Voyant de comptage : 0,1Wh = 1 éclair

B - Touches lecture et programmation
•  A
- LED-pulsaanduiding: 0,1Wh = 1 puls

B
- Opvraag- en programmeertoetsen
 A
•  A - Metering indicator light : 0,1Wh = 1 flash
 - Reading and programming buttons
B

B
1,5...4 mm
• Technische eigenschappen
Inbouwapparaat voor montage op DIN-rail EN 60715
• Beschermingsklasse II
Beschermingsklasse II is uitsluitend gegarandeerd na de montage in een
verdeler met een geschikte frontplaat.
• Overspanningscategorie: III
• Nauwkeurigheidsklasse B conform EN 50470-3
Het apparaat voldoet aan de vereisten van de volgende Europese richtlijnen:
• 2004/22 EG: richtlijn inzake meetinstrumenten
• 2006/95/EG: Laagspanningsrichtlijn
• 2004/108/EG: EMC-richtlijn
Ingangen
• Referentiespanning: 3 x 100...3 x 480V~, 3 x 57,7/100...3 x 278/480V~
• Verbruik spanningspad: ≤ 1 VA (per fase)
• Frequentiebereik: 47...63 Hz
• Minimale stroom, Imin: 0,05 A
• Referentiestroom, Iref: 5 A
• Grensstroom, Imax: 6 A
• Verbruik stroompad: ≤ 0,5 VA (per fase)
Hulpvoeding
• U
• Vermogensverbruik P
Omgevingsvoorwaarden
• Binnenmeter
• Vervuilingsgraad 2
• Opslagtemperatuur: -25 °C...60 °C
• Bereik bedrijfstemperatuur: -25 °C...55 °C
• Referentietemperatuur: 23 °C ± 2 °C
• Relatieve vochtigheid: 95 % zonder condensatie
• Beschermingsgraad (EN 60529): frontgedeelte IP 51, klemmen IP 20
• Max. vermogensverlies: ≤ 4 W (voor de thermische berekening van de
Timer
• t.run: start meting/telling
• Selecteerbaar: t.run U123 (spanning) - t.run P (vermogen)
• Interface: pulsuitgang SO conform EN 62053-31, spanningvrij door een
• Max. contactbelasting: 115 V – 50 mA
• Pulsuitgang voor actieve energie
Pulsgewicht: 1 impuls ⊻ 10, 100, 1000, 10 K, 100 K, 1000 KWh
Pulsduur: 50, 100, 200, 300 ms
•  A
- Visor de contador : 0,1Wh = 1 parpadeo

B
- Teclas de lectura y programación
•  A
- LED-Impulsanzeige : 0,1Wh = 1 Impuls

B
- Abfrage- und Programmiertasten
•  A
- Indicador de contagem : 0,1Wh = 1 impulso

B
- Botões de leitura e programação
8 mm
1,5...2,5 mm
2 2
De toegepaste normen zijn:
EN 50470-1 - Apparatuur voor elektriciteitsmeting (wisselspanning)
Deel 1: Algemene eisen, proeven en beproevingsomstandigheden
EN 50470-3 - Apparatuur voor elektriciteitsmeting (wisselspanning)
Deel 3: Bijzondere eisen
Statische kilowattuurmeters (klasse index A, B en C)
Toegepaste normen: EN 55022 + A1 + A2 en EN 61000-4-2, -3, -4, -5, -6, -12
: 195,5 - 264,5 V, 50...60 Hz
aux
: ca. 1,5 W
aux
(IP 51 als de teller op een schakelpaneel IP 51 gemonteerd wordt)
schakelpanelen)
- t.run U123 (spanning): Timer actief als een van de drie lijnspanningen
(L1, L2, L3) aanwezig is
- t.run P vermogen: Timer actief bij stroomsterktes > 10 mA
Pulsuitgang
optocoupler
®
