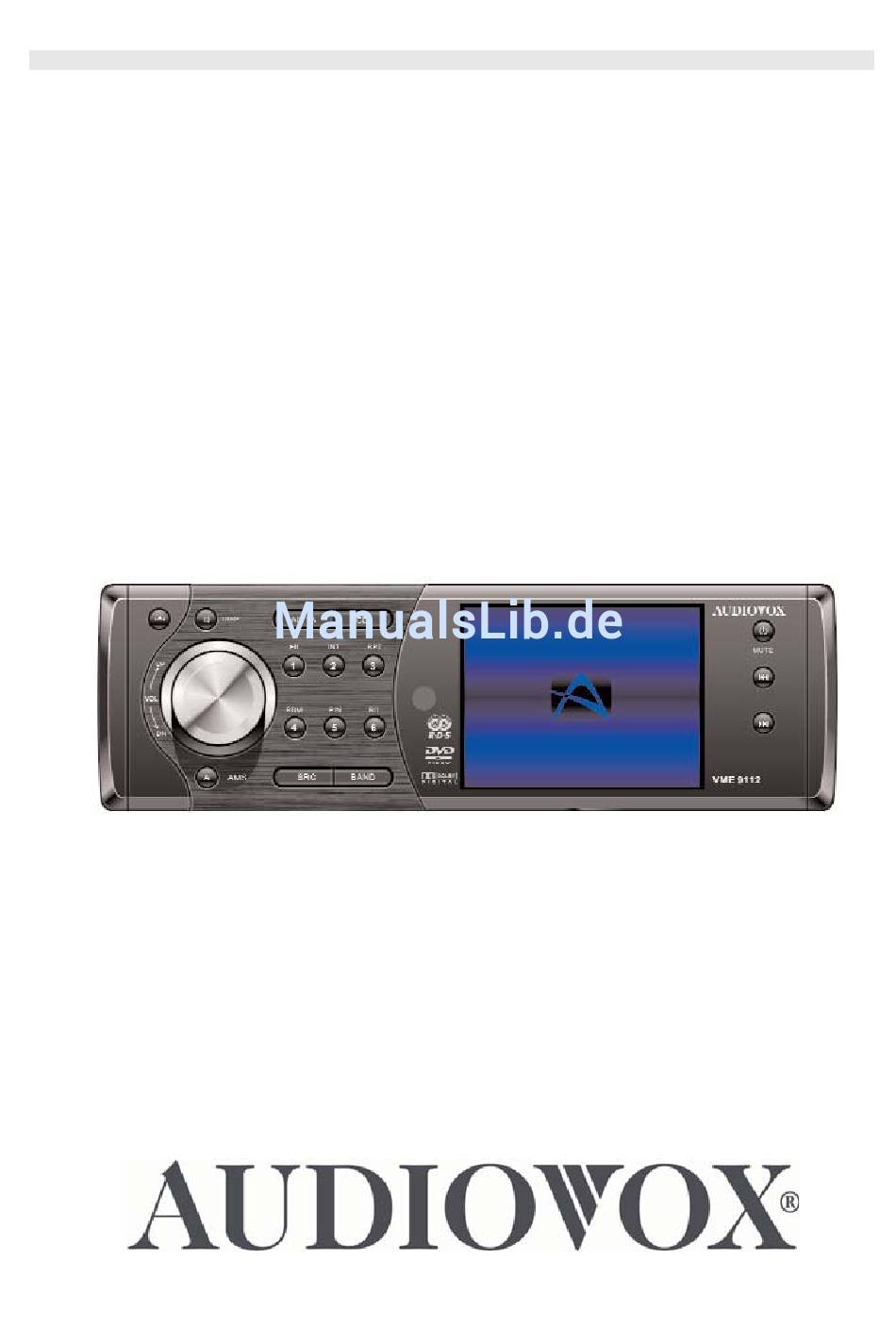

  • Seite 1 VME 9112 Multimedia-Receiver Bedienungsanleitung / Garantiekarte...

  • Seite 2: Inhaltsverzeichnis

    Inhalt: - Vorbereitung S. 3 - Sicherheitshinweise S. 4 - Hinweise zum CD-Player S. 5 - Elektrische Verbindungen S. 6 - Diebstahlsicherung S. 7 - Inbetriebnahme S. 9 - Anschlussdigramm S.11 - Bedienelemente des Bedienteils S.12 - Fernbedienung S.13 - USB/SD/MMC MP3 - Wiedergabe S.16 - Allgemeine Bedienung S.17...

  • Seite 3: Vorbereitung

    VORBEREITUNG Wir gratulieren Ihnen zu dem Kauf des mobilen Audiovox Multimedia-Receivers VME 9112 für MW/UKW/DVD. Sie sollten diese Anleitung vollständig lesen, bevor Sie mit der Montage des Geräts beginnen. Wir empfehlen Ihnen, die Montage des Audiovox Receivers von einem zuverlässigen Fachhändler vornehmen zu lassen.

  • Seite 4: Sicherheitshinweise

    Sicherheitshinweise ACHTUNG Um das Risiko von Feuer und Stromschlägen zu reduzieren, sollte das Gerät weder Regen noch Feuchtigkeit ausgesetzt werden. VORSICHT Dieses Produkt verfügt über einen Laser der Klasse 1. Die Bedienung des Geräts auf eine andere als die hier beschriebene Weise oder die Nichteinhaltung der hier beschriebenen Bedienschritte kann zur Freisetzung gefährlicher Strahlungen führen.

  • Seite 5: Hinweise Zum Cd-Player

    HINWEISE ZUM CD-PLAYER • Das Abspielen einer defekten oder verstaubten CD kann den Klang beeinträchti- gen. • Legen Sie die CDs wie abgebildet ein. • Berühren Sie nicht die unbeschriftete Seite der CD. • Kleben Sie auf keine der beiden Seiten der CD Aufkleber, Etiketten oder Schutzfolien.

  • Seite 6: Elektrische Verbindungen

    Elektrische Verbindungen Verwenden des ISO-Anschlusses 1. Wenn Ihr Fahrzeug mit einem ISO-Anschluss ausgestattet ist, schließen Sie die ISO-Anschlüsse wie in der Abbildung dargestellt an. 2. Wenn Sie das Gerät nicht über ISO-Anschlüsse anschließen, müssen Sie die Verkabelung des Fahrzeugs zuvor sorgfältig überprüfen, weil ein fehlerhafter Anschluss dieses Gerät nachhaltig beschädigen kann.

  • Seite 7: Diebstahlsicherung

    Diebstahlsicherung Dieses Gerät ist mit einer abnehmbarem Bedienteil ausgestattet. Das Herausnehmen des Bedienteils ist der beste Schutz gegen Diebstahl des Geräts. Abnehmen des Bedienteils 1. Drücken Sie auf , um das Gerät auszuschalten. 2. Drücken Sie auf , um des Bedienteils nach unten zu klappen. 3.
  • Seite 8 Batterie Entsorgung: Bitte führen Sie das Gerät am Ende seiner Lebensdauer den zur Verfügung stehenden Rückgabe- und Sammelsystemen zu. Unterbrechen der Stromversorgung über die Batterie Um einen Kurzschluss zu vermeiden, schalten Sie die Zündung ab und lösen Sie vor der Montage das Kabel vom negativen Pol der Batterie. Hinweis: Wenn der Receiver in ein Fahrzeug eingebaut werden soll, das mit einem Navigationssystem ausgestattet ist, lösen Sie das Batteriekabel nicht.

  • Seite 9: Inbetriebnahme

    INBETRIEBNAHME Vorbereitung der Montage 1. Drücken Sie auf die Metallklammern auf beiden Seiten und nehmen Sie das Radio aus dem Einbaugehäuse. 2. Drehen Sie die Transportschrauben heraus. 3. Montieren Sie das Einbaugehäuse. a. Montieren Sie gegebenenfalls einen Adapter. b. Montieren Sie das Einbaugehäuse in den Adapter oder das Armaturenbrett. Verwenden Sie dazu nur die mitgelieferten Schrauben.

  • Seite 10: Verkabelung

    VORSICHT Gehen Sie sorgfältig vor, um eine Beschädigung der Fahrzeugverkabelung zu vermeiden. 4. Halten Sie das Radio vor die Öffnung im Armaturenbrett, so dass die Verkabelung in das Einbaugehäuse gelegt werden kann. Verkabelung Nehmen Sie die Verkabelung wie in der Abbildung auf Seite 11 dargestellt vor. Schließen Sie dann das gelöste Batteriekabel wieder an.

  • Seite 11: Anschlussdigramm

    Anschlussdiagramm...

  • Seite 12: Bedienelemente Des Bedienteils

    Bedienelemente des Bedienteils Ein-/Ausschalten: Drücken Sie auf , um das Gerät ein- und auszu- schalten. 1. Bedienteil öffnen 2. Drehen Sie den Regler, um die Lautstärke einzustellen. - Drücken Sie auf den Regler, um BAS/TRE/BAL/FAD auszuwählen und drehen Sie den Regler anschließend, um die ausgewählte Option einzustellen. 3.

  • Seite 13: Fernbedienung

    Fernbedienung Ein-/Ausschalten: Drücken Sie auf , um das Gerät ein- und auszu- schalten. 1. Zoom (nur für DVD/VCD) 2. Titel (nur für DVD) 3. Ein-/Ausschalten 4. Setup 5. Menü-Cursor 6. Eingabe 7. Programm 8. Nummerntasten 9. Audiomodus auswählen Bas/Tre/Bal/Fad - Länger als 2 Sekunden gedrückt halten, um das Menü aufzurufen 10.

  • Seite 14: Reichweite Der Fernbedienung

    Fernbedienung Austauschen der Lithium-Knopfzelle der Fernbedienung. Wenn sich die Reichweite der Fernbedienung verkürzt oder die ausgewählten Funktionen nicht mehr ausgeführt werden, muss die Knopfzelle ausgetauscht werden. Achten Sie beim Einlegen auf die auf dem Batteriefach angezeigte Polarität. 1. Halten Sie die Sperre gedrückt und ziehen Sie das Batteriefach heraus. 2.
  • Seite 15 Erste Schritte Drücken Sie auf , um die Konsole zu öffnen, und drücken Sie auf , um die Disk auszuwerfen. Leuchtet auf, wenn Sie die Konsole nach unten schieben, und blinkt, wenn Sie die Konsole abnehmen. Hinweis: Wenn Sie mit einem spitzen Gegenstand in die Vertiefung unter RESET drük- ken, werden die Uhrzeit und die gespeicherten Sender zurückgesetzt.

  • Seite 16: Usb/Sd/Mmc Mp3 - Wiedergabe

    USB/SD/MMC MP3 - Wiedergabe Einlegen der SD-/MMC-Karte Öffnen Sie die Konsole und schieben Sie die SD-/MMC-Karte in den Schlitz. Schließen Sie die Konsole. Das Gerät liest die Datei (bis zu einer Größe von 1 GB) auf der Karte automatisch. Auswerfen der SD-/MMC-Karte Drücken Sie auf SRC, um den SD-Modus zu verlassen, und drücken Sie dann auf die SD-/MMC-Karte, um sie auszuwerfen.

  • Seite 17: Allgemeine Bedienung

    Allgemeine Bedienung EIN-/AUSSCHALTEN Drücken Sie auf , um das Gerät einzuschalten. 2. Drücken Sie erneut auf SRC, um die gewünschte Funktion auszuwählen: DISC, AUX (AUX IN), Tuner(Radio), USB & SD/MMC 3. Drücken Sie auf , um das Gerät auszuschalten (länger als 2 Sekunden gedrückt halten).

  • Seite 18: Aufrufen Des Menüs Über Den Drehregler

    Aufrufen des Menüs über den Drehregler Halten Sie den Regler länger als zwei Sekunden lang gedrückt, um das Menü aufzu- rufen. Indem Sie dann auf den Regler drücken, werden nacheinander folgende Modi aktiviert: EQ MODE, LOUD, BEEP, CAMERA, 12 /24 MODE, TA MODE, RETUNE, MIRROR IMAGE, TA-VOL, VOL-MODE, A-VOL, SUBWOOFER, SUBW-VOL EQ-Modus Drehen Sie den Regler, um den gewünsch-...

  • Seite 19: Camera-Modus

    Aufrufen des Menüs über den Drehregler BEEP-Modus Drehen Sie den Regler, um den Signalton ein- oder auszuschalten. CAMERA-Modus Drehen Sie den Regler, um die Rückfahrkamera ein- oder auszuschalten. Wenn der CAMERA- Modus des Geräts aktiviert ist, halten Sie den Regler länger als zwei Sekunden gedrückt, um den CAMERA-Modus wieder auszuschalten.
  • Seite 20 Aufrufen des Menüs über den Drehregler TA-Modus Drehen Sie den Regler, um den Modus TA ALARM oder TA SEEK auszuwählen. Wenn der TA-Modus (Traffic Announcement, Verkehrsdurchsage) eingeschaltet ist und im angegebenen Zeitraum keine Verkehrsprogramm-ID empfangen wird, werden auf dem Display keine Verkehrshinweise angezeigt und es wird automatisch der Modus TA ALARM oder TA SEEK aktiviert.

  • Seite 21: Mirror Image

    Aufrufen des Menüs über den Drehregler MIRROR IMAGE-Modus Drehen Sie den Regler, um den MIRROR IMAGE-Modus ein- oder auszuschalten. Wenn der MIRROR IMAGE-Modus eingeschaltet ist, zeichnet die Kamera das Spiegelbild auf. TA-VOL-Modus Drehen Sie den Regler, um die Lautstärke für die Verkehrsdurchsagen einzustellen.
  • Seite 22 Aufrufen des Menüs über den Drehregler A – VOL-Modus Drehen Sie den Regler, um die Lautstärke für A-VOL einzustellen. SUBWOOFER-Modus Drehen Sie den Regler, um die Über- gangsfrequenz für den Subwoofer einzu- stellen: 80 Hz, 100 Hz, 120 Hz. SUBW – VOL-Modus Drehen Sie den Regler, um die Lautstärke für den Subwoofer einzustellen.

  • Seite 23: Radio

    Radio Band 1. Drücken Sie auf und anschließend einmal auf SRC, um das Radio auszuwählen. 2. Drücken Sie so oft auf BAND, bis das gewünschte Band ausgewählt wurde: FM1, FM2, FM3, MW1, MW2. Auf dem Display werden das Band, die Frequenz und ggf. der gespeicherte Sender angezeigt.

  • Seite 24: Dvd- Und Aux-Modus

    DVD- und AUX-Modus Drücken Sie auf SRC, um den DVD-Modus auszuwählen (während eine eingelegte Disk vom Gerät gelesen wird) und drücken Sie dann auf DISP. Auf dem LCD-Display wird Folgendes angezeigt: Drücken Sie auf SRC, um den AUX-Modus auszuwählen (während der Lesevorgang aktiv ist).

  • Seite 25: Radio Und Uhr

    Radio und Uhr AMS: Auto Memory Store (Automatischer Senderspeicher) Drücken Sie kurz auf AMS, um die gespeicherten Sender nacheinan- der für jeweils 5 Sekunden anzuspielen. Wenn Sie die Taste länger als zwei Sekunden gedrückt halten, werden 6 Sender, die das stärkste Empfangssignal haben, automatisch für die Speichertasten 1 bis 6 gespeichert.

  • Seite 26: Rds Information

    RDS INFORMATIONEN In dem RDS Setup Menü (OSD) finden Sie die nachfolgend beschriebenen Einstellmöglichkeiten der RDS Funktionen. A) Hinweise: - Die RDS-Funktion steht nur bei UKW-Empfang zur Verfügung. - Durch die PS-Funktion können die Sendernamen angezeigt werden. - Alternativfrequenzempfang unter Verwendung der PI- und AF-Codes. Der PI-Code kennzeichnet das Land, die Region sowie das Sendesystem.
  • Seite 27 - AF ON / REG ON (Alternative Frequenzen ein / Regionalmodus ein): Die Verwendung von Alternativfrequenzen ist aktiviert. Der Regionalmodus ist akti- viert (AF-Funktion wechselt zwischen den Sendern, die dasselbe Programm ausstrah- len). Der Regionalmodus stellt sicher, dass der Sender zum selben Netz gehört und dasselbe Programm ausstrahlt, kann innerhalb des RDS Setup Menüs eingestellt wer- den.
  • Seite 28 - REG ON (Regionalmodus ein): Nachdem der Regionalmodus eingeschaltet wurde, sucht die AF-Umschaltung nach den Sendern deren PI-Codes mit dem PI-Code des aktuell empfangenen Senders übereinstimmen. Auf dem Monitor wird REG ON (Regionalmodus ein) angezeigt, kann innerhalb des RDS Setup Menüs eingestellt wer- den.

  • Seite 29: Wiedergeben Von Disks

    Wiedergeben von Disks Laden und Auswerfen von Disks Laden: Drücken Sie auf , um die Konsole nach unten zu schieben. Legen Sie eine Disk ein, indem Sie sie in den Einzug schieben. Auswerfen: Drücken Sie auf , um die Konsole nach unten zu schieben. Drücken Sie , um die Disk auszuwerfen.

  • Seite 30: Unterstützte Dateitypen

    Unterstützte Formate und Einschränkungen bei der Disk-Wiedergabe Unterstützte Dateitypen Audiodatei: MP3 (*.mp3), WMA (*.wma) Videodatei: MPEG 2 (*.vob), MPEG 1 (*.dat) Bilddatei: JPEG (*.jpg) MP3-Datei: ISO 9660 oder ISO 9660 + Joliet-Format - Maximal 30 Zeichen Es werden maximal 8 Verzeichnisebenen unterstützt. Die maximale Anzahl an Alben ist 99.

  • Seite 31: Wiedergabe Von Audio-, Video- Und Bilddateien

    Wiedergabe von Audio-, Video- und Bilddateien Bei der Wiedergabe von Musik-, Bild- oder Videodateien wird entsprechend die Liste der Kategorien, Ordner oder Dateien auf dem Bildschirm angezeigt. Dabei wird oben im Bildschirm der Ordner und die Datei angegeben, deren Wiedergabe läuft. Das ausgewählte Element ist markiert.

  • Seite 32: Vor- Und Zurückspulen Während Der Wiedergabe

    Wiedergeben von Titeln Wählen Sie den gewünschten Titel aus. Drücken Sie auf oder , um zum nächsten Titel zu springen. Drücken Sie auf die Nummerntasten 1-9 und 0, 10+ der Fernbedienung, um die Nummer des gewünschten Titels auszuwählen. Vor- und Zurückspulen während der Wiedergabe Halten Sie oder länger als 2 Sekunden gedrückt und drücken Sie dann erneut...

  • Seite 33: Wiedergeben Von Titeln

    REPEAT Drücken Sie ein- oder mehrmals auf RPT, während die Wiedergabe aktiv ist. - Das RPT-Symbol wird auf dem Display angezeigt. - Wurde eine VCD oder CD eingelegt, wird RPT ONE RPT OFF auf dem Display angezeigt. - Wurde eine DVD eingelegt, wird RPT CHAP RPT TITL RPT OFF auf dem Display angezeigt.

  • Seite 34: Pbc - Wiedergabesteuerung (Nur Für Vcd)

    PAUSE Drücken Sie während der Wiedergabe auf II , um die Wiedergabe anzuhalten. Der Ton wird stumm geschaltet. Auf dem TV-Bildschirm wird PAUSE angezeigt. Auf dem Konsolen-Display blinkt der Hinweis: PAUSE. Drücken Sie erneut auf II , um die Wiedergabe erneut zu starten. PBC –...

  • Seite 35: Wiedergeben Von Dvds Audioauswahl Für Dvds

    Wiedergeben von Titeln PROG - Drücken Sie auf PROG, um die Programmliste zu öffnen. Mit den Cursortasten oder können Sie durch die Liste blättern. Geben Sie die gewünschte Nummer über die Nummerntasten ein. Wurde eine DVD oder eine Disk mit Dateien eingelegt, können Sie die Nummer des gewünschten Kapitels bzw.
  • Seite 36 Wiedergeben von DVDs Auswählen von DVD-Untertiteln Drücken Sie auf SUB.T, um die Sprache für die Untertitel auszu- wählen, sofern die eingelegte DVD über Untertitel in verschiede- nen Sprachen verfügt. Auswählen von DVD-Titeln Drücken Sie auf TITLE, um die Liste der Titel oder Kapitel auf der DVD anzuzeigen.

  • Seite 37: Dvd-System-Setup

    DVD-Setup Drücken Sie auf SETUP, um das Setup-Menü auf dem Bildschirm anzuzeigen. können Sie die gewünschten Setup- Optionen auswählen: SYSTEM - LANGUAGE - AUDIO - VIDEO - DIGITAL DVD-System-Setup Mit den Cursortasten können Sie die gewünschte Auswahl treffen. Drücken Sie anschließend auf ENTER, um die Auswahl zu bestätigen. TV-System Bildschirm-System Videoausgabe- Modus.

  • Seite 38: Einstellen Des Kennworts

    DVD-System-Setup Einstellen der Kindersicherung Einstellen des TV-Formats Sie können über das TV-Format das 16:9-Format auswählen. 4:3 Pan Scan: Bei Verwendung dieses Formats wird der linke und der rechte Rand des Bildschirms abgeschnitten. 4:3 Letter Box: Bei Verwendung dieses Formats werden oben und unten schwarze Balken angezeigt.

  • Seite 39: Menüsprache

    DVD-Spracheinstellungen OSD-Sprache Audiosprache Untertitelsprache Wählen Sie die Sprache für das OSD- Menü der DVD aus. Wählen Sie unter den verfügbaren Sprachen die gewünschte Audiosprache für die DVD aus. Wählen Sie unter den verfügbaren Sprachen die gewünschte Untertitelsprache für die DVD aus. Menüsprache Wählen Sie unter den verfügbaren Sprachen die gewünschte Menüsprache...

  • Seite 40: Dvd-Audioeinstellungen Einstellen Der Lautstärke

    DVD-Audioeinstellungen Einstellen der Lautstärke Über die Tasten können Sie die Lautstärke einstellen. Drücken Sie auf / , um die Lautstärke einzustellen.

  • Seite 41: Dvd-Videoeinstellungen Helligkeit

    DVD-Videoeinstellungen Helligkeit Drücken Sie auf / , um die Helligkeit für die Videoausgabe einzustellen. Kontrast Drücken Sie auf / , um den Kontrast für die Videoausgabe einzustellen. Farbton Farbsättigung Drücken Sie auf , um die Farbsättigung für die Videoausgabe einzustellen. Bildschärfe Drücken Sie auf , um die Bildschärfe für die...
  • Seite 42 DVD-Digitaleinstellungen Ausgabemodus Dynamikbereich Dual Mono Output Mode Wählen Sie den Ausgabemodus aus: LINE OUT: Komprimiert das Eingangssignal. Die Lautstärke ist niedrig. RF REMOD: Die Lautstärke ist hoch. Dynamic Rang Wenn Sie LINE OUT (komprimierter Modus) ausge- wählt haben, können Sie über diese Option den Grad der Komprimierung festlegen und verschiede- ne Effekte nutzen.

  • Seite 43: Allgemein

    Problembehebung Wenn Sie den Verdacht haben, dass das Gerät nicht fehlerfrei funktioniert, schalten Sie es zunächst aus. Verwenden Sie das Gerät nicht, wenn offensichtlich eine Fehlfunktion vorliegt, zum Beispiel, wenn das Gerät keinen Ton ausgibt, bei Austreten von Rauch oder außergewöhnlichen Gerüchen. In diesen Fällen kann das Gerät Feuer fangen oder es kann zu einem Stromschlag kommen.

  • Seite 44: Fehlermeldungen Auf Dem Display

    Problembehebung Radio Der Sender ist zu weit entfernt oder das Signal ist zu schwach: Wählen Sie einen Sender aus, der ein stärkeres Signal aussendet. Das Kabel zum Anschluss an die Batterie ist nicht ordnungsgemäß angeschlossen. Schließen Sie das Batteriekabel so an, dass die Verbindung nicht unterbrochen werden kann.

  • Seite 45: Technische Daten

    Technische Daten Allgemein Spannungsversorgung: 12 V Gleichstrom (11 V bis 16 V) Testspannung: 14,4 V, negativer Masseanschluss Maximale Ausgangsleistung: 50 W x 4 Kanäle Kontinuierliche Ausgangsleistung: 25 W x 4 Kanäle (4 Ω 10 % Gesamtklirrfaktor) Empfohlene Lautsprecherimpedanz: 4 bis 8 Ohm Ausgangsspannung des Vorverstärkers: 2,0 V (CD-Wiedergabemodus: 1 KHz, 0 dB, 10 K Last) Subwoofer-Ausgang: 2, 0 V...
  • Seite 46 Disk-Player System: Digitales Disk-Audiosystem Frequenzgang: 20 Hz bis 20 kHz Rauschabstand: > 80 dB Gesamtklirrfaktor: Weniger als 0,20 % (1 KHz) Kanalabstand: > 60 dB Videosignalformat: PAL/NTSC/AUTO Videoformat: Videoausgang: 1+ 0,2 V Horizontale Auflösung: ≥ 500 Zeilen Komponenten Montagerahmen ..................1 Maschinenschrauben M 5 x 6 mm............
  • Seite 47 Congratulations! You have made a wise selection in becoming the owner of a Audiovox Mobile Video equipment. Due to high quality Audiovox products have earned an excellent reputation through the western world. And this high quality standard enables us to grant a 2-years warranty for Audiovox Mobile Video products.
