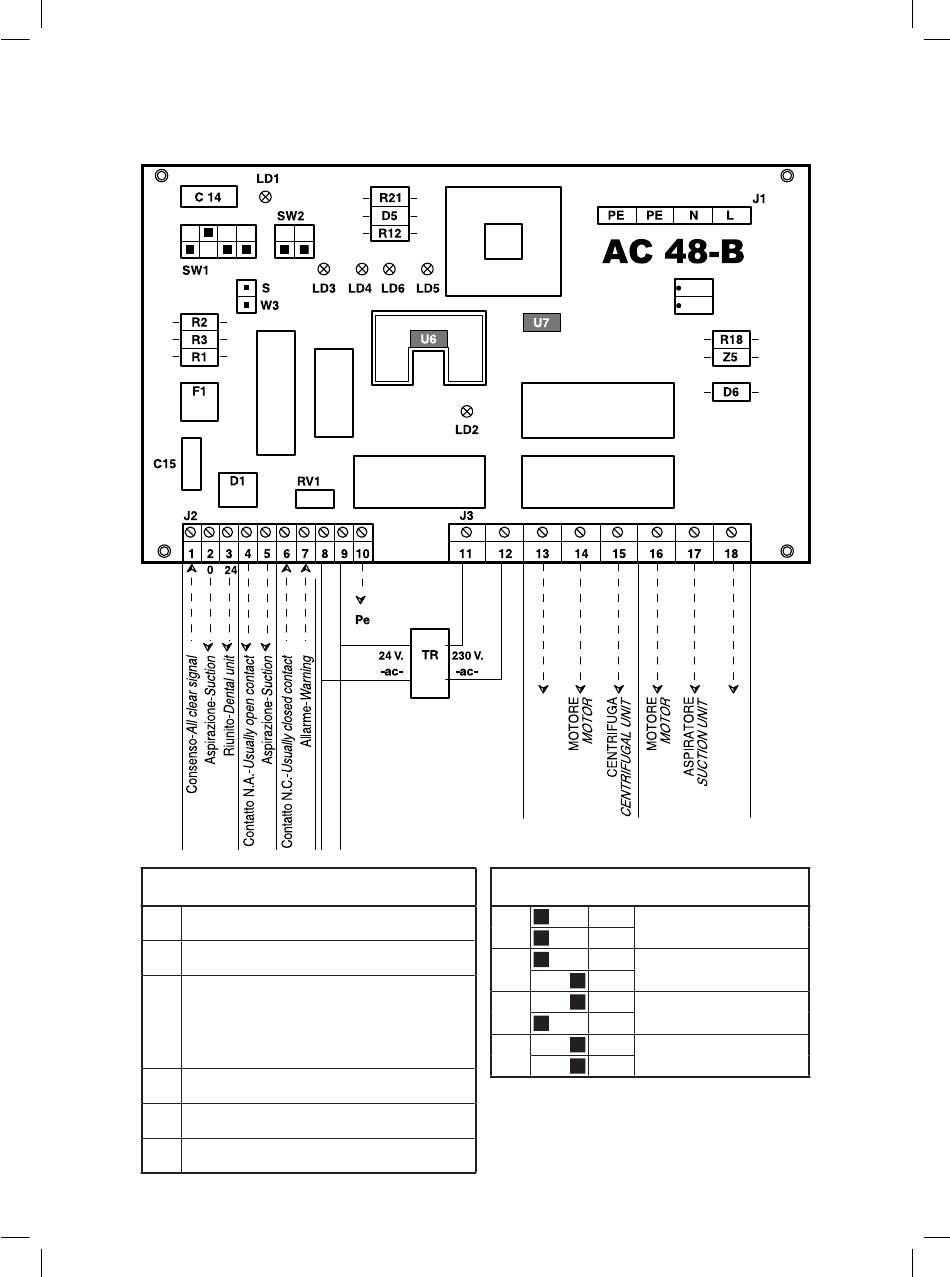

SCHEMA ELETTRICO AC 48-B Turbo-Jet monofase
ELECTRIC DIAGRAM of AC 48-B for Turbo-Jet single-phase
DESCRIZIONE FUNZIONI LED DI SEGNALAZIONE
DECRIPTION OF THE LED SIGNALS FUNCTIONS
Presenza linea 24 V. AC
LD1
24 V.AC feeding line ON
Ingresso contatto tavoletta
LD2
Tip support contact inlet
Lampeggio veloce funzionamento regolare
Quick blinking = normal running
Lampeggio lento blocco basso assorbimento
LD3
Slow blinking = low absorption stop
Segnalazione fissa blocco sovrassorbimento
Steady light = overabsorption stop
Relè consenso attivato
LD4
All-clear signal relay ON
LD5 Relè motore centrifuga attivato
Centrifugal motor relay ON
LD6 Relè motore aspiratore attivato
Suction motor relay ON
SETTAGGIO TEMPORIZZATORE DIP SWITCH SW2
DIP SWITCH SW2 TIMER SETTING
1 OFF
10 Sec.
2 OFF
1 OFF
30 Sec.
2 ON
1 ON
60 Sec.
2 OFF
1 ON
120 Sec.
2 ON
67
Fig. F
Draw. F
