Inhaltszusammenfassung für Joy-it STROMPI 3

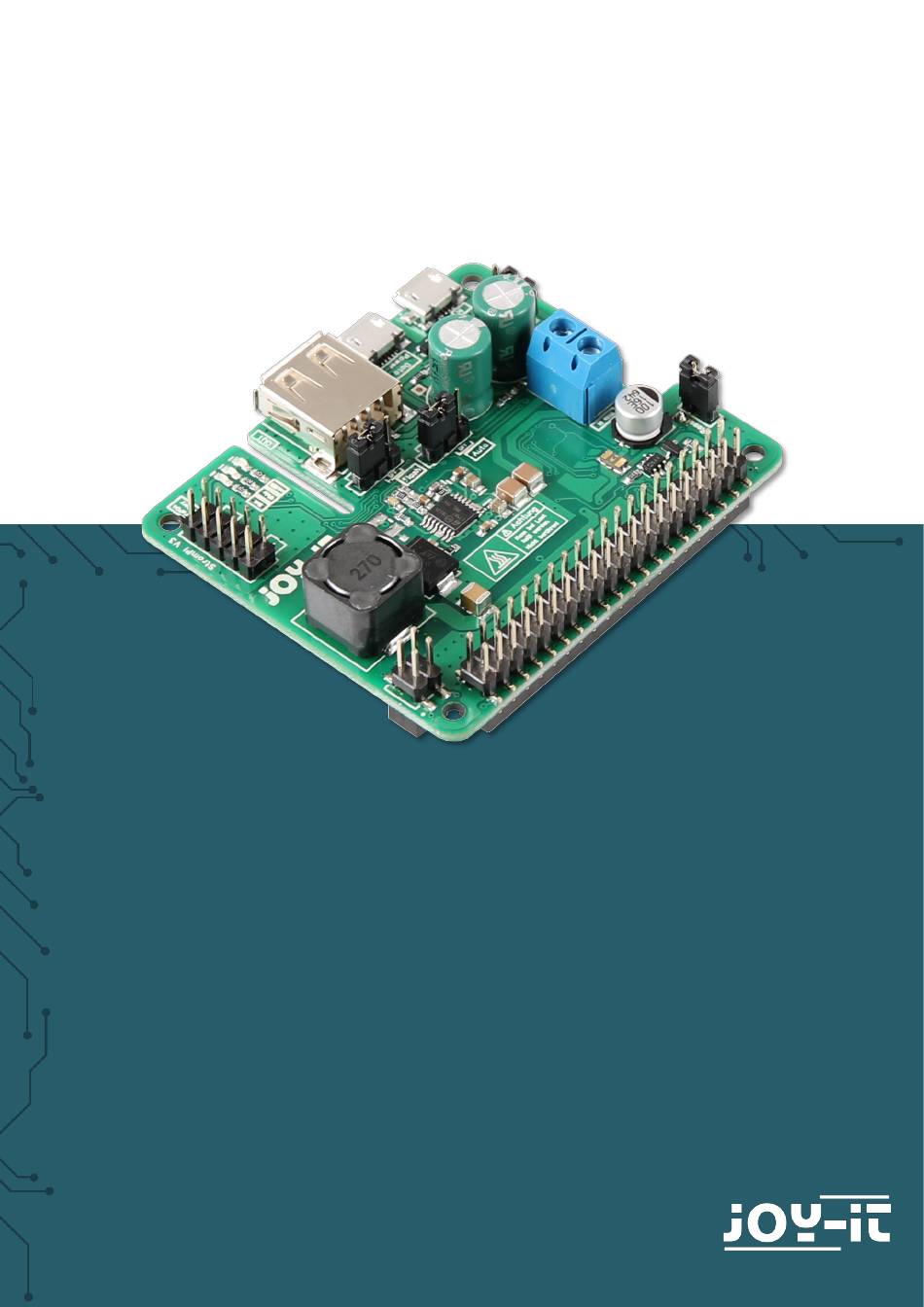

  • Seite 1 STROMPI 3 Power-Solution...

  • Seite 2: Inhaltsverzeichnis

    Zusätzliche Funktionen Serialless Mode Verwendungsbeispiel anhand der Echtzeituhr PowerOn-Button Mode Poweroff Mode Power Save Mode Konfiguration des StromPi 3 Aktivierung der seriellen Kommunikation Ausführen des GUI Skripts VNC für Remotedesktopverbindung SSH-Verbindung über PuTTY und Xming SSH-Verbindung über MobaXterm StromPi 3 Skripte...

  • Seite 3: Allgemeine Informationen

    Einplatinencomputer völlig neue Einsatzmöglichkeiten. Zusätzlich zu den bereits verfügbaren Spannungseingängen des StromPi 2 (mUSB, WideRange 6 - 61 V) lässt sich der StromPi 3 um eine optionale, aufsteckbare Batterieeinheit ergänzen, welche Ihren Raspberry Pi mit einer LiFePO4 Batterie um eine wiederaufladbare Notstromquelle erweitert.

  • Seite 4: Übersicht

    Umschalter Wide-Range Kondensator - Pufferung Spannungseingang Bei starker Last kann sich der StromPi 3 erhitzen. Berühren Sie die Platine nicht während des Betriebs, um Verbrennungen zu vermeiden. Ermöglichen Sie zudem auch eine gute Luftzufuhr, um ein Überhitzen des Gerätes auszuschließen.

  • Seite 5: Stromquellen

    - Anschluss mit Strom versorgt werden. Wide - Range Im „Wide“ - Modus kann der StromPi 3 über eine Spannungsquelle im Bereich von 6 - 61 V betrieben werden. Schließen Sie dazu an den markierten Anschluss einfach eine beliebige...

  • Seite 6: Quickstart

    5. QUICKSTART In diesem Kapitel finden Sie die notwendigen Schritte, um den StromPi 3 verwenden zu können. Aktivierung der seriellen Kommunikation Näheres finden Sie in Kapitel 8.1 Installieren Sie mit den folgenden Befehlen benötigte Abhängigkeiten und öffnen Sie anschließend die Datei config.txt.
  • Seite 7 6. FUNKTIONEN DES STROMPI 3 ① ⑪ ② ③ ④ ⑤ ⑫ ⑥ ⑬ ⑦ ⑧ ⑨ ⑩ ① Auswählen des StromPi V3 Powerpath Mode ② Aktivieren oder deaktivieren der Powerfail Warning ③ Einstellen des Battery Shutdown Mode ④ Aktivieren oder deaktivieren des Serialless Mode ⑤...

  • Seite 8: Zusätzlich Verhindert Der Poweroff Mode Das Detektieren Eines

    Wird ein Stromausfall an der primär eingestellten Spannungsquelle detek- tiert, so wird bei aktiviertem Shutdown ein Signal über die serielle Schnitt- stelle vom StromPi 3 an den Raspberry Pi gesendet (für das Herunterfahren mittels Skript) und die angegebene Zeit des Timers abgewartet, bis dann der StromPi 3 die Stromversorgung g des Raspberry Pis unterbricht.

  • Seite 9: Eingangspriorisierung

    6.1 Eingangspriorisierung Die Spannungsquelle aus der der StromPi 3 seine Energie bezieht, kann je nach Wunsch und Einsatzzweck eingestellt werden. Zusätzlich lässt sich eine zweite oder sogar eine dritte Spannungsquelle wählen, die automatisch die Versorgung übernimmt, falls die erste Quelle ausfallen sollte.

  • Seite 10: Zeitgesteuerte Anwendung

    Stromquellen (mUSB, Wide oder Batterie) am StromPi3 angeschlossen bleiben muss — werden alle Stromquellen getrennt, wird die aktuelle Zeit nicht gespeichert. Die Echtzeituhr (RTC) des StromPi 3 kann mit dem Configskript eingestellt werden: Uhrzeit und Datum manuell einstellen Um die Uhrzeit und das Datum manuell einzustellen, klicken Sie auf Manual Setting.

  • Seite 11: Shutdown Timer

    6.2.3 Shutdown Timer Der StromPi 3 verfügt über einen Shutdown Timer der automatisch, nachdem ein Ausfall der primären Stromversorgung erkannt wurde, die Stromversorgung Ihres Raspberry Pis unterbricht. Die Zeitspanne, wann der Shutdown nach dem Ausfall der Stromversorgung erfolgt, können Sie individuell, ganz nach Ihren Bedürfnissen, anpassen.

  • Seite 12: Alarm Modes

    Start-Stopp-Verhalten für Ihren Raspberry Pi konfigurieren (z.B. jeden Tag um 10:45 Uhr hochfahren und um 13:00 Uhr herunterfahren). So ist Ihr Raspberry Pi ausschließlich in dem Zeitfenster aktiv, indem die anfallenden Aufgaben bearbeitet werden müssen. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...

  • Seite 13: Poweroff-Alarm Mode

    Der WakeUp-Alarm ermöglicht es Ihnen den Raspberry zeitgesteuert hochfahren zu lassen. Zusätzlich haben Sie die Möglichkeit dieses hochfahren an ein spezielles Datum oder an einen Wochentag zu binden. Wenn Sie den StromPi 3 zeitgesteuert hochfahren möchten Starten Sie das Configskript. Choose WakeUp-Alarm Mode...

  • Seite 14: Minute Wakeup-Alarm

    6.2.8 Weekend WakeUp-Alarm Der Weekend WakeUp-Alarm ermöglicht es Ihnen den WakeUp-Alarm für das Wochenende ein oder aus zu schalten. Wenn Sie diesen Modus auf Disabled setzen wird der StromPi 3 am Wochenende (Samstag und Sonntag) nicht durch den WakeUp-Alarm gestartet.

  • Seite 15: Intervall Funktion

    6.2.9 Intervall Funktion Die Intervall Funktion ermöglicht es, Zeitintervalle zu definieren in denen der Raspberry Pi mit Hilfe des StromPi 3 ausgeschaltet und wieder eingeschaltet wird. Die Funktion können Sie im Configskript unter dem Punkt Interval Timer aktivieren und konfigurieren.

  • Seite 16: Zusätzliche Funktionen

    HAT, welches die serielle Schnittstelle benutzt, zeitgleich mit dem StromPi nutzen. Allerdings verhindert dies auch das Konfigurieren des StromPi 3. Aus diesem Grund ist es sinnvoll den StromPi vor dem aktivieren des Serialless Modus zu konfigurieren. Zusätzlich wird durch diesen Modus die Shutdown-Warnung nicht, wie bisher, über die serielle Schnittstelle, sondern über einen freien GPIO-Pin...

  • Seite 17: Poweron-Button Mode

    StromPi 3 durch das Überbrücken des Reset-Pins neu zu starten. Falls der StromPi 3 schon für den Serialless Modus modifiziert ist oder im Serialless Modus mit der PowerOn-Button Modifikation eingesetzt werden soll, muss eine weitere kleine Modifikation vorgenommen werden.

  • Seite 18: Power Save Mode

    7.5 Power Save Mode Der Powersave Modus ermöglicht es Ihnen den Stromverbrauch des StromPi 3 drastisch zu reduzieren, indem der Spannungswandler bei Nichtnutzung des Wide Anschlusses abgeschaltet wird und nur im Falle eines Spannungsausfalls der primären Stromversorgung eingeschaltet wird. Dies ist nur im Betrieb mit niedriger Stromstärke möglich (unter 2,5 A).

  • Seite 19: Aktivierung Der Seriellen Kommunikation

    Pis zu aktivieren und die serielle Konsole zu deaktivieren. Dies können Sie Configuration Raspi-Config entweder über die Raspberry Pi oder über die vornehmen. Raspi-Config Um dies über die vorzunehmen, geben Sie den folgenden Befehl in ein Terminalfenster an Ihrem Raspberry Pi ein: sudo raspi-config www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
  • Seite 20 Wählen Sie den Punkt P6 Serial aus. Would you like a login shell to be accessible over serial? Die Frage beantworten Sie mit No. Would you like the serial port hardware to be enabled? Die Frage beantworten Sie mit Yes. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...

  • Seite 21: Ausführen Des Gui Skriptes

    Laden Sie nun auf dem Gerät von dem Sie den Raspberry Pi steuern RealVNC wollen herunter und verbinden Sie sich durch das Eingeben der IP-Adresse. Nun sollte folgendes Fenster erscheinen: Hier können Sie dann über die Konsole wie gewohnt mit Ihrem Linux-System weiterarbeiten. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...

  • Seite 22: Ssh-Verbindung Über Putty Und Xming

    Interfacing Options Gehen Sie auf und aktivieren Sie anschließend Nun müssen Sie PuTTY Xming herunterladen. Xming XLaunch.exe Starten Sie nun die Datei im Installationsverzeichnis von Xming. Multiple Windows Display number Wählen Sie aus und als 0. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
  • Seite 23 Start no client Stellen Sie sicher, dass ausgewählt ist: Drücken Sie hier auf Weiter ohne Änderungen vorzunehmen: Drücken Sie nun auf Fertig stellen: www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
  • Seite 24 → Enable X11 fowarding Xdisplay location eingeschaltet ist und geben Sie unter → localhost:0.0 ein. Drücken Sie nun Open und Sie sollten folgendes sehen: Geben Sie nun Ihre Login Daten ein. Sie haben die SSH-Verbindung erfolgreich hergestellt. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...

  • Seite 25: Ssh-Verbindung Über Mobaxterm

    8.5 SSH-Verbindung über MobaXTerm Stellen Sie sicher, dass SSH aktiviert ist, falls dies noch nicht geschehen ist, schauen Sie im letzten Kapitel nach wie Sie SSH aktivieren können. Laden Sie sich als nächstes MobaXTerm herunter. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
  • Seite 26 Drücken Sie dann auf OK und geben Sie dann das Passwort Ihres Raspberry Pis ein sobald Sie dazu aufgefordert werden. Nun können Sie mit dem Befehl sudo -E python3 strompi_config_gui.py die grafische Oberfläche aufrufen. Diese sollte wie folgt aussehen: www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...

  • Seite 27: Strompi 3 Skripte

    Einstellungen Ihres StromPi zu ändern. Es ist möglich, dass Ihr Skript anders aussieht. Der Poweroff Mode und der Power Save Mode wurden erst für eine spätere Firmware Version hinzugefügt. 9. STROMPI 3 SKRIPTE Alle von uns veröffentlichten StromPi Skripte können Sie hier herunterladen.

  • Seite 28: Kapitel 9.4 Automatisches

    StromPis und überschreibt die ältere mit der neueren Zeit. Zusätzlich sendet es wenn die primäre Spannungsversorgung ausfällt eine Email an die im Skript angegebene Email-Adresse. Eine weitere Email wird gesendet wenn die primäre Spannungsversorgung wieder vorhanden ist oder wenn der Raspberry Pi neugestartet wurde. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
  • Seite 29 Kapitel 9.3 Raspberry Pi Pin-Layout können Sie sich die Pinbelegung des Raspberry Pi anschauen. Sie müssen dieses Skript im Autostart Ihres Raspberry Pi haben damit es funktioniert. Eine Anleitung dazu finden Sie im Kapitel 9.4 Automatisches Ausführen von Skripten. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
  • Seite 30 Kapitel 9.3 Raspberry Pi Pin-Layout können Sie sich die Pinbelegung des Raspberry Pi anschauen. Sie müssen dieses Skript im Autostart Ihres Raspberry Pi haben damit es funktioniert. Eine Anleitung dazu finden Sie im Kapitel 9.4 Automatisches Ausführen von Skripten. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
  • Seite 31 In Zeile 9 des Skripts können Sie den GPIO-Pin den Sie zur alternativen Kommunikation für den Serialless Modus benutzen ändern. In Kapitel 9.3 Raspberry Pi Pin-Layout, können Sie sich die Pinbelegung des Raspberry Pi anschauen. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...

  • Seite 32: Raspberry Pi Pin-Layout

    GPIO 11 (SPI, CLK) GPIO 8 (SPI) Ground GPIO 7 (SPI) ID_SD (I2C, EEPROM) ID_SC GPIO 5 Ground GPIO 6 GPIO 12 GPIO 13 Ground GPIO 19 GPIO 16 GPIO 26 GPIO 20 Ground GPIO 21 www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...

  • Seite 33: Automatisches Ausführen Von Skripten

    In diesem Kapitel beschreiben wir alle Modifikationen, welche für manche Funktionen des StromPis benötigt werden. Serialless Mode Für die Modifizierung für den Serialless Mode gibt es 3 verschiedene Vari- anten, welche Ihnen im Folgenden erklärt werden. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
  • Seite 34 Reset-Pin. Dafür müssen Sie zunächst den Jumper entfernen. Das andere Ende des Kabels müssen Sie auf einen GPIO-Pin stecken. Man kann auf jeden anderen GPIO-Pin verwenden, allerdings muss dafür die Software dementsprechend angepasst werden. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
  • Seite 35 Löten Sie ein Ende des Kabels, wie im Bild zu sehen an das freie Pad. Beachten Sie das der Jumper an dem Reset-Pin dafür gesetzt sein muss. Das andere Ende des Kabels wird wie bei Variante 1 auf einen freien GPIO-Pin gesteckt. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
  • Seite 36 Für Variante 3 löten Sie, wie bei Variante 2 ein Ende des Kabels an das freie Pad des Reset-Pins. Auch hier muss der Jumper gesetzt bleiben. Das andere Ende des Kabels löten Sie, wie um Bild unten zu sehen an einen der GPIO-Pins www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
  • Seite 37 Die beiden rot markierten Lötpads müssen mit einem Kabel überbrückt werden. Geben Sie dazu zunächst etwas Lötzinn auf beide Pads. Löten Sie nun ein Ende des Kabels an das obere Pad. Als letztes wird das andere Kabelende an dem unteren Lötpad angelötet. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...

  • Seite 38: Serialless Und Poweron-Button

    Sekunden liegen. Serialless und PowerOn-Button Da das Pad, dass normalerweise für die Serialless Modifikation genutzt wird durch die Poweroff Modifikation belegt ist, muss das Kabel für den Serialless-Modus jetzt and das rot markierte Pad angelötet werden. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
  • Seite 39 Für mehr Informationen über den Serialless-Modus lesen Sie bitte die Serialless-Anleitung. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...

  • Seite 40: Öffnen Der Seriellen Konsole Des Strompi

    Die serielle Konsole des StromPi 3 öffnen Sie mit: startstrompiconsole oder der Abkürzung: sspc Die serielle Konsole des StromPi 3 öffnet sich nun. Die aktuelle Konfigurationseinstellung Ihres Gerätes können Sie mit dem Befehl show-status einsehen. Eine allgemeine Übersicht liefert der Befehl help.
  • Seite 41 -s Sie sehen nun das folgende Fenster: Serial port setup Wählen Sie hier aus. Das folgende Fenster erscheint nun: /dev/tty8 dev/serial0 Drücken Sie nun A und ändern Sie in / Bestätigen Sie anschließend mit Enter. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...
  • Seite 42 Nun können Sie den folgenden Befehl eingeben, um Minicom zu starten. sudo minicom Nun können Sie mit... startstrompiconsole … oder der Abkürzung... sspc … die StromPi 3 Konsole öffnen. Auf den nächsten Seiten sind alle StromPi-Konsolenbefehle aufgelistet. www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...

  • Seite 43: Konsolen Befehle

    12. STROMPI 3 KONSOLENBEFEHLE Befehle für die CLI und Main Firmwareversionen StromPi - Konsole starten: oder sspc startstrompiconsole StromPi - Konsole beenden: quit Alle Befehle auflisten: help Einstellen der Uhrzeit der RTC des StromPis: set-clock <hour> <minutes> <seconds> Einstellen des Datums der RTC des StromPis: set-date <day>...
  • Seite 44 <hour> <minutes> Einstellen des Wochentags des WakeUp-Alarms: alarm-set-weekday <weekday> Einstellen des Datums des WakeUp-Alarms: alarm-set-date <date> <month> Einstellen der Zeit des Poweroff-Alarms: poweroff-set-time <hour> <minutes> Aktivieren <1> oder deaktivieren <0> des Poweroff-Alarms: poweroff-enable <option> www.joy-it.net Pascalstr. 8 47506 Neukirchen-Vluyn...

  • Seite 45: Eu-Konformitätserklärung

    <option> Einstellen der Zeit der PowerOn-Button Initialisierung: poweronbutton-timer <seconds> 13. EU-KONFORMITÄTSERKLÄRUNG Als Hersteller erklären wir, die JOY-IT Europe GmbH, dass unser Produkt RB-StromPi3 bei bestimmungs-gemäßer Verwendung die grundlegenden Anforderungen der folgenden Richtlinien erfüllt: EMV-Richtlinie 2014/30/ EU (EMV) & 2011/65/EU (Rohs).

  • Seite 46: Sonstige Informationen

    Wir senden Ihnen eine Paketmarke zu mit der Sie das Gerät kostenlos an uns zurücksenden können. Hierzu wenden Sie sich bitte per E-Mail an Service@joy-it.net oder per Telefon an uns. Informationen zur Verpackung: Verpacken Sie Ihr Altgerät bitte transportsicher, sollten Sie kein geeignetes Verpackungsmaterial haben oder kein eigenes nutzen möchten kontaktieren Sie uns, wir lassen Ihnen dann eine geeignete...
