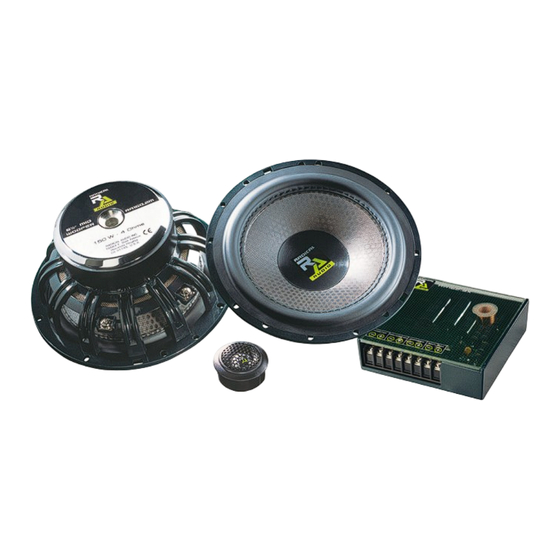

- Seite 1 RA162.3 MID/WOOFER RA160.2M TWEETER RA20.2T CROSSOVER RA162.3X...
- Seite 2 Dear Customer, Congratulations on your purchase of a Radical Audio Inc. loudspeaker system. Your new component system is comprised of loudspeakers and crossovers that have been precision engineered, to produce the highest quality audio for your vehicle. …"We strive for the best"…...
-
Seite 3: Inhaltsverzeichnis
INTRODUCTION This owner's manual provides detailed information on the features, installation and adjustment of the Radical Audio component systems. The Radical Audio RA162.3 separates are high performance loudspeakers. To reach optimum perfor- mance, i.e. best sound reproduction quality, we strongly recommend to have this system installed by a skilled professional installer. -
Seite 4: Technical Design Features
TECHNICAL DESIGN FEATURES MID/WOOFER RA160.2M 6¹⁄₂" EURO-DIN GLASFIBER REINFORCED ABS INJECTION BASKET STRONTIUM-FERRITE MAGNET DRIVE 3-LAYER FIBERGLASS COMPOUND CONE EPDM™ SURROUND - STICHED TO CONE YELLOW NOMEX™ SPIDER INVERTED INJECTION-PP DUSTCAP 25 MM 2-LAYER WOUND VOICE COIL COPPER CLAD FLAT RIBBON ALUMINUM WIRE COIL BLACK KAPTON™... -
Seite 5: Installation Considerations
INSTALLATION CONSIDERATIONS GENERAL SUGGESTIONS a Make sure you have enough high quality speaker wire at hand, to reach all the drivers and crossovers from their intended mounting locations! The preferable cross-section is 2x2.5mm . Please consider that for quality reasons, only the tweeter extension lead is provided with the set contents. All other speaker wires - for example those to connect the mid/woofers and the amplifier to the crossover(s) - must be purchased separately from your Radical Audio dealer. -
Seite 6: Mid/Woofer Installation
Place the Radical Audio RA160.2M mid/woofer over the mounting hole and see if the frame fits properly to the speaker cutout. Now mark the mounting holes for the mid/woofer baskets, using a waterproof Edding marker or something similar. -
Seite 7: Crossover Wiring
CROSSOVER WIRING a Wire the crossover unit as shown in the schematic diagram below. Be sure to maintain speaker polarity at the input/output terminals of the crossover! s The transparent cover of the x-over housing can be pushed back to gain access to the screw mounting holes and the jumper for tweeter attenuation inside the housing. -
Seite 8: Tweeter Installation
TWEETER INSTALLATION The tweeter units come with two different mounting adaptors, suitable for flat sur- face of flush mounting. After you have checked which tweeter location in your vehicle offers best staging and smooth midrange reproduction, you can attempt to install the tweeters: Fig.: Flat Surface Mounting Flat Surface Mounting... - Seite 9 Flush Mounting a Remove the panel you are going to install the tweeter, to check for proper clearance behind it. The flush mount kit is 16 mm deep, so make sure there are no obstructions behind the spot you choose. s Mark the centre of the spot and cut a hole with a diameter of 40 mm, for example using a hole-saw attachment for your power drill.
-
Seite 10: Fine Tuning Of Tweeter Level
FINE TUNING OF TWEETER LEVEL a The tweeter level can be set to four different attenuation levels, to compensate for different mounting locations of the tweeters and - of course - to suit personal taste. s Slide back the transparent cover of the crossover unit and set the preferred attenuation level by adjusting the jumper on the circuit board. - Seite 11 Wir gratulieren Ihnen zum Kauf dieses Radical Audio Inc. Lautsprechersystems. Ihr neues Komponentensystem, bestehend aus Einzellautsprechern und Frequenzweichen, wurde spezifisch für bestmögliche Klangwiedergabe im Fahrzeug entwickelt.."das Streben nach Perfektion"... Die Komponentenlautsprechersysteme von Radical Audio stellen die letzte Entwicklungsstufe in Sachen Materialtechnologie, fortschrittlicher Klebetechniken und präziser Fertigungsmethoden dar.
-
Seite 12: Einleitung
Das Manual enthält detaillierte Informationen zur technischen Konstruktion, der Installation und der klanglichen Feinjustage dieses Radical Audio Komponenten- Systems. Das Radical Audio RA162.3 System besteht aus klanglich und technisch äusserst ausgefeilten Komponenten. Um das volle Potential dieses Lautsprechersystemes wirklich auszuschöpfen, empfehlen wir den Einbau durch den qualifizierten Fachhandel, respektive durch einen erfahrenen Einbau-Spezialist. -
Seite 13: Technische Merkmale / Features
TECHNISCHE MERKMALE / FEATURES MID/WOOFER RA160.2M 16CM EURO-DIN GLASFIBER REINFORCED ABS INJECTION BASKET STRONTIUM-FERRITE MAGNET DRIVE 3-LAYER FIBERGLASS COMPOUND CONE EPDM™ SURROUND - STICHED TO CONE YELLOW NOMEX™ SPIDER INVERTED INJECTION-PP DUSTCAP 25 MM 2-LAYER WOUND VOICE COIL COPPER CLAD FLAT RIBBON ALUMINUM WIRE COIL BLACK KAPTON™... -
Seite 14: Montagehinweise
Hochtöner. Das restliche Lautsprecherkabel – benötigt für den Anschluss der Tiefmitteltöner und des Verstärkers an die Frequenzweiche – kaufen Sie am besten bei Ihrem Radical Audio Händler. s Bevor Sie mit der Installation der Hochtöner oder Tiefmitteltöner beginnen, überprüfen Sie die vorhandene Einbautiefe am gewünschten Montageort! -
Seite 15: Installation Der Tiefmitteltöner
INSTALLATION DER TIEFMITTELTÖNER Dieses Set ist auf die Installation der Tiefmitteltöner in entsprechenden Door- boards ausgelegt. Jeweils zwei Radical Audio 16er Tiefmitteltöner pro Türseite stellen hohe Anfrorderungen an die Stabilität der verwendeten Doorboards. Ver- wenden Sie nur beste Qualität, die Boards sollten aus vollem MDF gefertigt sein. -
Seite 16: Anschluss / Montage Der Frequenzweichen
FREQUENZWEICHEN a Schliessen Sie die Zuführungskabel der Hochtöner, der Tiefmitteltöner und des Verstärkers an die RADICAL AUDIO Frequenzweichen an. Folgen Sie unbedingt dem unten abgebildeten Anschlussplan und beachten Sie die Polaritäten! s Der transparente Deckel der Frequenzweiche lässt sich nach hinten abziehen. -
Seite 17: Montage Der Hochtöner
MONTAGE DER HOCHTÖNER Im Lieferumfang der Hochtöner sind zwei verschiedene Montageadapter enthal- ten. Diese ermöglichen eine flache Aufbaumontage, oder auch eine vollversenkte Montage der Hochtöner. Die vollversenkte Montageoption ermöglicht ausserdem die Ausrichtung des Hochtöners auf den Hörer. F F l l a a c c h h e e A A u u f f b b a a u u m m o o n n t t a a g g e e a Benutzen Sie den flachen Basisadapter des Hochtöners als Schablone und markieren Sie am gewünschten Montageort mittels Filzstift zwei Löcher für die Montage des Hochtöners und das grössere zentrale Loch für die Durchführung... - Seite 18 V V o o l l l l v v e e r r s s e e n n k k t t e e M M o o n n t t a a g g e e a Demontieren Sie das Panel, in welchem Sie den Hochtöner montieren wollen.
-
Seite 19: Feineinstellung Des Hochtonpegels
FEINEINSTELLUNG DES HOCHTONPEGELS a Der Jumper auf der Frequenzweiche ermöglicht vier verschiedene, fein abge- stufte Hochtonpegel. Diese Abstufung ermöglicht eine Lautstärkeanpassung für unterschiedliche Montageorte der Hochtöner, oder/und eine perfekte Anpassung des Brillianzbereiches an den persönlichen Geschmack. s Schieben Sie den transparenten Deckel zurück und stellen Sie mittels Jumper die für Sie klanglich beste Lautstärkebalance im Hochtonbereich ein. -
Seite 20: Technical Specifications
TECHNICAL SPECIFICATIONS MID/WOOFER MODEL RA160.2M Nominal Diameter 6¹⁄₂" (16 cm) Euro-DIN Nominal Impedance 4 Ohms Voice Coil Diameter 25 mm Frequency Response (- 3dB) 50 Hz - 5 kHz 62 Hz 11.0 L 3.3 Ohms 0.94 0.82 13.3 g Xmax 3.0 mm Sensitivity 86.4 dB... - Seite 21 RA160.2M ø72.5mm ø145mm Flush Mount / vollversenkte Montage RA20.2T 45 mm 15,6 mm 40 mm RA20.2T Surface Mount / flacher Aufbau 40 mm 21 mm...
-
Seite 22: Warranty Information
Radical Audio will at its own discretion repair or replace any mechanically defec- tive speaker unit or crossover during this warranty period. Should your Radical Audio Inc. component system - or parts of it - require warran- ty service, please return it to the retailer from whom it was purchased. Please do not send any product to Radical Audio Inc. - Seite 24 RADICAL AUDIO INC. 15584 E. Gale Avenue Hacienda Heights CA 91745, USA...
