HANSGROHE PuraVida 15665XX3 series Gebrauchsanleitung, Montageanleitung
Vorschau ausblenden
Andere Handbücher für PuraVida 15665XX3 series:
- Gebrauchsanleitung, montageanleitung (16 Seiten)
Werbung
Quicklinks
EN Instructions for use / assembly instructions
DE Gebrauchsanleitung / Montageanleitung
2
3
Metris
31456003
Metris Classic
31676003
Decor
31965XX3
Talis S
Ecos
32675003
14630000
PuraVida
MySport
15665XX3
71269000
Metris S
Metris
31665XX3
31685003
Talis S
Talis E
72605XX3
71765003
Logis
Logis Loop
71605003
71267003
Metropol
Metropol
32565003
74565003
Novus
Novus Loop
71065003
71365003
Werbung
Verwandte Anleitungen für HANSGROHE PuraVida 15665XX3 series
Inhaltszusammenfassung für HANSGROHE PuraVida 15665XX3 series

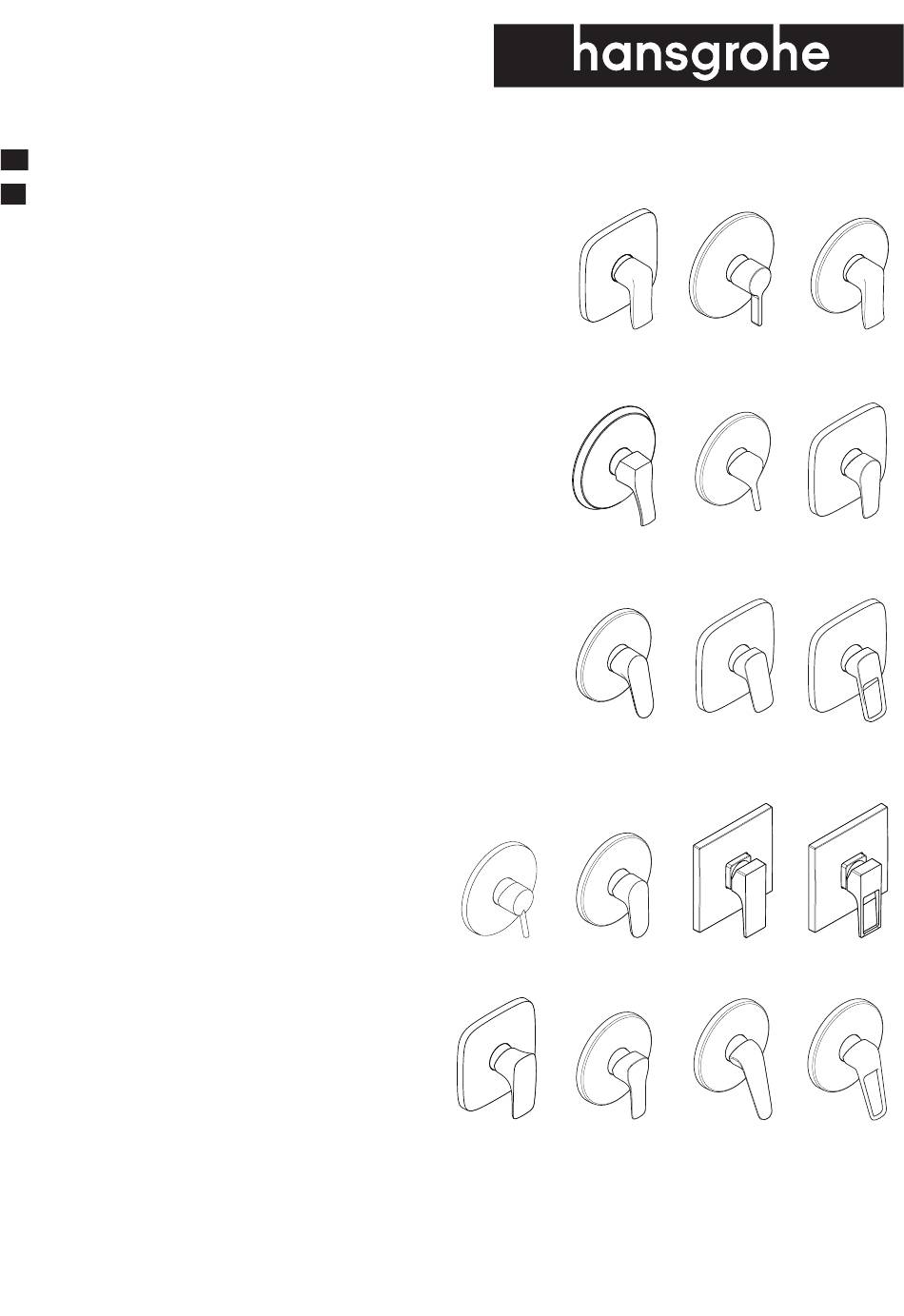

- Seite 1 EN Instructions for use / assembly instructions DE Gebrauchsanleitung / Montageanleitung Metris Metris S Metris 31456003 31665XX3 31685003 Metris Classic Talis S Talis E 31676003 72605XX3 71765003 Decor Logis Logis Loop 31965XX3 71605003 71267003 Talis S Ecos Metropol Metropol 32675003 14630000 32565003 74565003 PuraVida MySport Novus Novus Loop 15665XX3 71269000 71065003...
-
Seite 2: Safety Notes
English Flow diagram (see page 9) Safety Notes free flow Gloves should be worn during installation to prevent Spare parts (see page 10) crushing and cutting injuries. The product may only be used for bathing, hygienic XX = Colors and body cleaning purposes. 00 = Chrome Plated The hot and cold supplies must be of equal 34 = Brushed Black Chrome pressures. 40 = White/Chrome Plated 67 = Matt Black Installation Instructions 95 = Brushed Brass • Prior to installation, inspect the product for transport Special accessories (see page 14) damages. After it has been installed, no transport or surface damage will be honoured. -
Seite 3: Sicherheitshinweise
Deutsch Justierung (siehe Seite 6) Sicherheitshinweise Einstellen der Warmwasserbegrenzung. In Verbindung Bei der Montage müssen zur Vermeidung von mit Durchlauferhitzern ist eine Warmwassersperre nicht Quetsch- und Schnittverletzungen Handschuhe zu empfehlen. getragen werden. Maße (siehe Seite 8) Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken eingesetzt werden. Durchflussdiagramm (siehe Seite 9) Große Druckunterschiede zwischen den Kalt- und freier Durchfluss Warmwasseranschlüssen müssen ausgeglichen werden. Serviceteile (siehe Seite 10) Montagehinweise XX = Farbcodierung • Vor der Montage muss das Produkt auf Transport- 00 = Chrom schäden untersucht werden. Nach dem Einbau 34 = Brushed Black Chrome werden keine Transport- oder Oberflächenschäden 40 = Weiß/Chrom anerkannt. 67 = Mattschwarz • Die Leitungen und die Armatur müssen nach den 95 = Brushed Brass gültigen Normen montiert, gespült und geprüft... - Seite 4 01800180 ( 5 N...
- Seite 5 (0,1 Nm) PuraVida 15665XX3 Metris 31456003 Logis 71605003 Logis Loop 71267003 Talis E 71765003 Metropol 32565003 / 74565003 SW 4 mm (5 Nm)
- Seite 6 60 °C 10 °C 0,3 MPa 36°C 38°C 50°C 60°C 43°C 55°C 17 x...
- Seite 7 open / öffnen close / schließen cold / kalt hot / warm...
- Seite 8 Metris Metris S Metris Metris Classic 31456003 31665XX3 31685003 31676003 68 - 98 63 - 91 105 - 133 93 - 121 Decor Talis S Talis S Talis E 72605XX3 32675003 71765003 31965XX3 6 9 - 9 7 5 9 - 87 8 8 - 116 9 2 - 12 0 PuraVida...
- Seite 9 0,60 0,55 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 Q = l/min 12 18 24 30 36 42 48 Q = l/sec...
- Seite 10 Metris S 31665XX3 Talis S 32675003 Decor 31965003 Metris 31685003 Talis S 72605XX3 96525000 (M5x20) 94073000 92730000 98400000 98793000 98133000 (39x1,5) (Ø 145 mm) (16x2) 95008000 98790XX0 95140000 98792XX0 (Ø 150 mm) 98796000 96454000 96338000 (M5x55) 98532000 98418000 (Decor) (43x3) 96338000 96338000 31093XX0 95519000 (Metris S) (Metris) 96338000 92644XX0 (Talis S) 96338000 32096000...
- Seite 11 PuraVida 15665XX3 Logis Loop 71267003 Metris 31456003 Talis E 71765003 Logis 71605003 96525000 (M5x20) 94073000 92730000 98400000 98133000 98793000 (39x1,5) (16x2) (Ø 145 mm) 95008000 98790000 95140000 95276000 96338000 98796000 95519000 (Metris) 96454000 96338000 (M5x55) 92224000 (Logis) 98418000 96338000 (43x3) 96338000 93011000 95273XX0 (Logis Loop) (PuraVida) 96338000 92666000 (Talis E)
- Seite 12 Metris Classic 31676000 96525000 (M5x20) 94073000 92730000 98400000 98133000 (39x1,5) 98793000 (16x2) (Ø 145 mm) 95008000 98790000 95140000 95412000 (Ø 170 mm) 98796000 96454000 (M5x55) 98418000 (43x3) 96338000 31294000 (Metris Classic) Metropol 32565003 / 74565003 96525000 (M5x20) 94073000 92730000 98400000 98133000 (39x1,5) 98793000 (16x2) (Ø 145 mm) 95008000 93143000 95140000 93142000...
- Seite 13 Ecos 14630000 Novus Loop 71365003 MySport 71269000 Decor 31965223 Novus 71065003 93243000 (M5x35) 94073000 92730000 98400000 (39x1,5) 98133000 98793000 (16x2) (Ø 145 mm) 95008000 98790000 95140000 98792000 SW 4 mm (Ø 150 mm) 98796000 96454000 (M5x55) 98418000 (43x3) 96338000 95518000 (Ecos) 96338000 93194000 (Novus Loop) 96338000 93192000 (Novus)
- Seite 14 Metris S 31665XX3 Ecos 14630000 PuraVida 15665XX3 Decor 31965003 MySport 71269000 Metris 31456003 Talis S 72605XX3 Novus 71065003 Logis 71605003 Novus Loop 71365003 Talis S 32675003 Logis Loop 71267003 Decor 31965223 Metris 31685003 Talis E 71765003 13597000 15597000 (22 mm) (22 mm) Metris Classic 31676000 Metropol 32565003 / 74565003 13596000 (22 mm Ø 170 mm) 15593000 (22 mm) Metris S 31665XX3 Talis E 71765003 Decor 31965003 Metris Classic 31676000 Talis S 72605XX3...
- Seite 15 Cleaning recommendation / Warranty / Contact Reinigungsempfehlung / Garantie / Kontakt www.hansgrohe.com/ cleaning-recommendation www.hansgrohe.com/ cleaning-recommendation www.hansgrohe.com/ cleaning-recommendation www.hansgrohe.com/ cleaning-recommendation...
- Seite 16 Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
