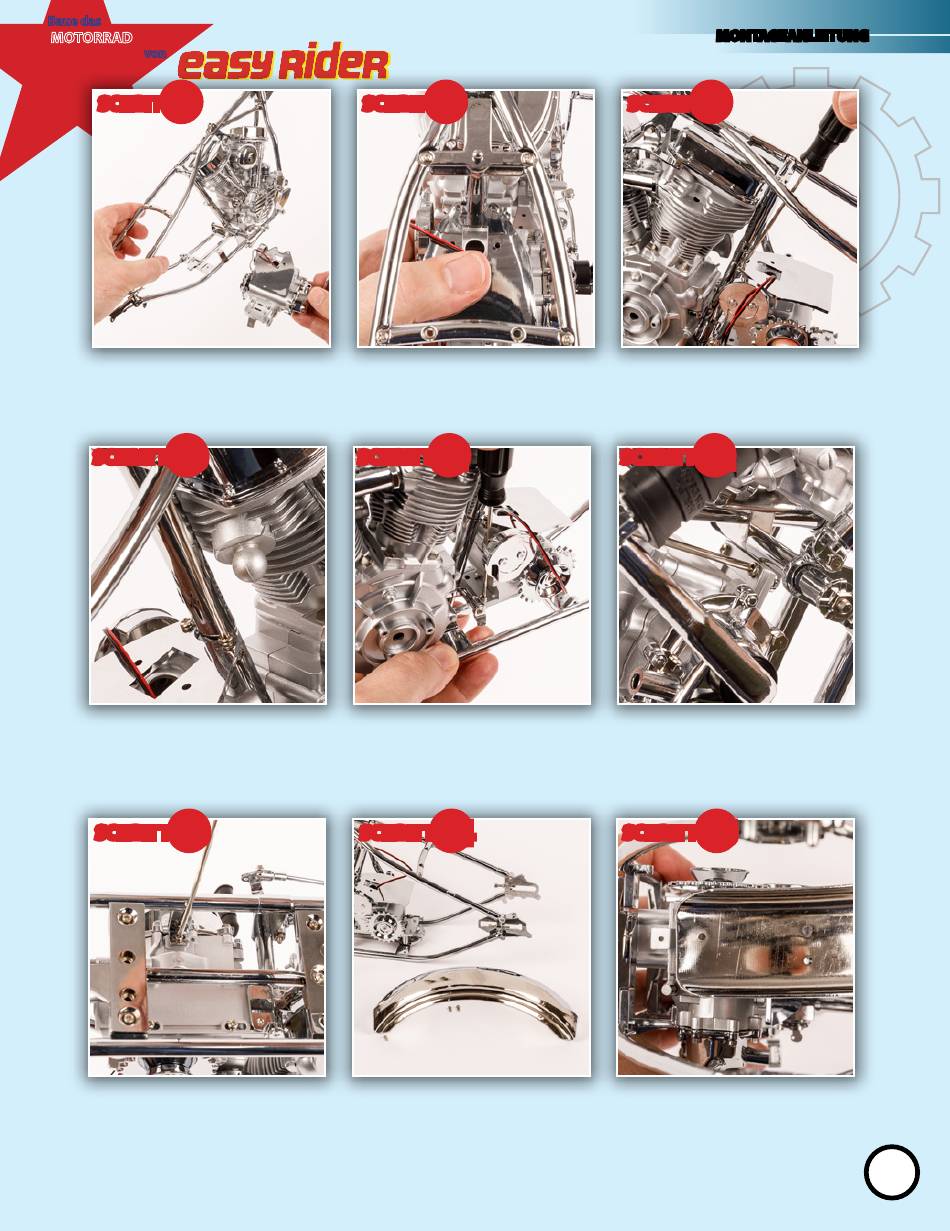

De Agostini Model Space EASY RIDER Montageanleitung Seite 5

Baue das
MotoRRaD
von
7
SCHRitt
SCHRITT 7
Halten Sie das
Getriebegehäuse wie abgebildet und
legen Sie es in den Fahrgestellraum
hinter dem Motor.
10
SCHRitt
SCHRITT 10
Ziehen Sie die
zweite Schraube der Bauteile 41
im rechten Loch an.
13
SCHRitt
SCHRITT 13
Ziehen Sie nun
die Schraube der Bauteile 51 im
unteren Loch an, wie auf dem
Foto gezeigt.
™
8
SCHRitt
SCHRITT 8
Zentrieren Sie das
Getriebegehäuse, indem Sie
die Löcher auf beiden Seiten
ausrichten.
11
SCHRitt
SCHRITT 11
Ziehen Sie eine
der Schrauben der Bauteile
51 im unteren Loch des
Getriebegehäuses an.
14
SCHRitt
SCHRITT 14
Holen Sie sich den
hinteren Kotflügel und eine der
selbstschneidenden Schrauben der
Bauteile 51 sowie zwei Schrauben
der Bauteile 40 wieder.
Montageanleitung
9
SCHRitt
SCHRITT 9
Ziehen Sie eine der
in den Bauteilen 41 mitgelieferten
Schrauben in den links
ausgerichteten Löchern an.
12
SCHRitt
SCHRITT 12
Ziehen Sie die
zweite Schraube der Bauteile 51
im zweiten unteren Loch an.
15
SCHRitt
SCHRITT 15
Setzen Sie den
hinteren Kotflügel auf die
Rückseite des Getriebegehäuses
und des Fahrgestells, indem Sie
die Löcher in beiden ausrichten.
