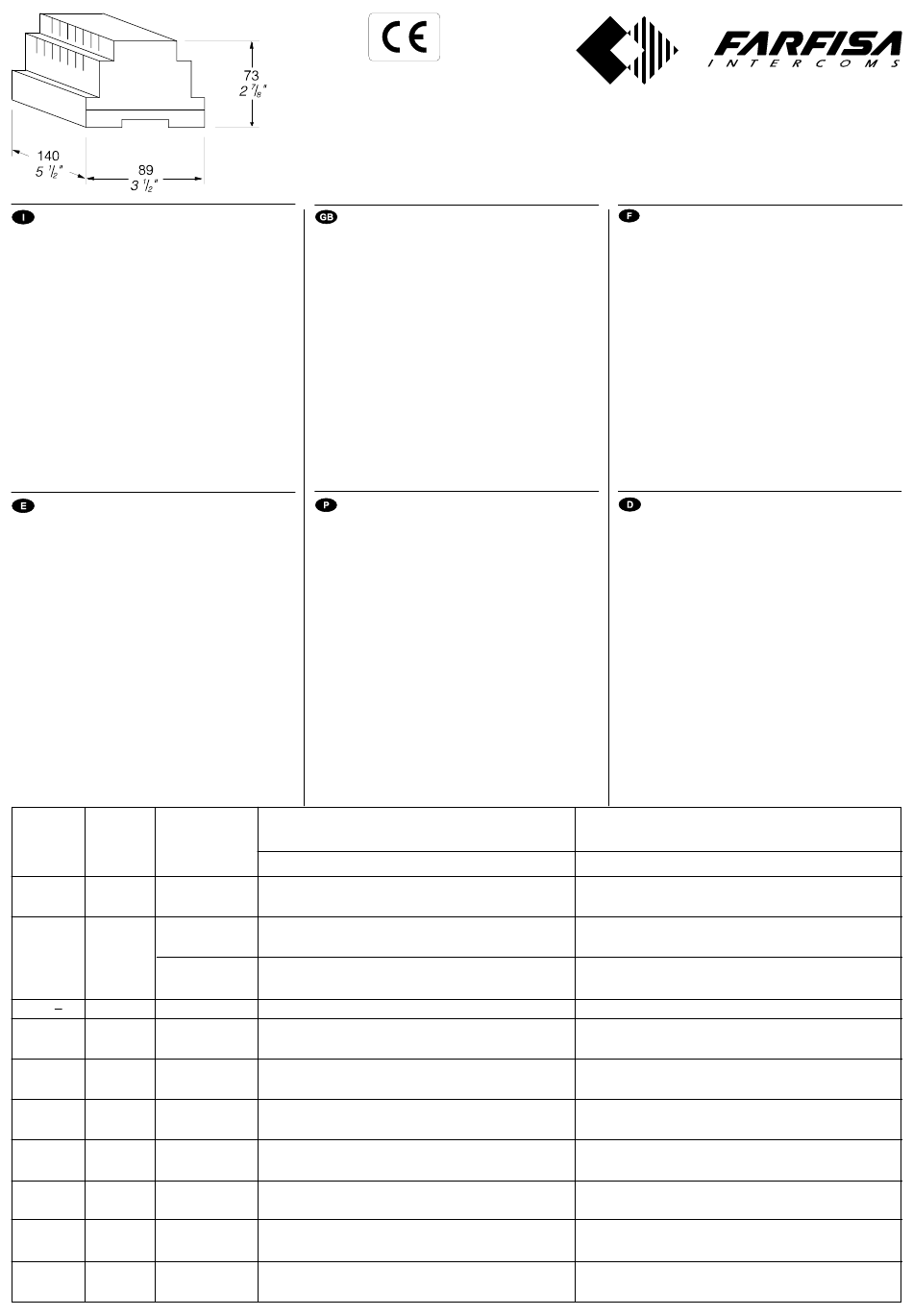

FARFISA INTERCOMS 1281E Bedienungsanleitung

ALIMENTATORE TEMPORIZZATO PER IMPIANTI
VIDEOCITOFONICI
Consente di alimentare in modo temporizzato (circa 100 sec.)
un impianto videocitofonico a chiamata elettronica.
Dati tecnici
Alimentazione da rete:
Potenza:
Temperatura di funzionamento:
Massima umidità ammissibile:
Approvazioni:
Nota. L'alimentatore è sprovvisto di fusibili, ma tutte le sue
uscite sono protette contro sovraccarichi o cortocircuiti da
sensori di temperatura. Per il loro ripristino occorre togliere
la tensione di rete per circa un minuto e ridare tensione dopo
aver eliminato il difetto.
Attenzione
- L'apparecchio non deve essere esposto a pioggia o spruz-
zi d'acqua.
- Un interruttore di rete bipolare, con una separazione dei
contatti di almeno 3mm in ciascun polo, deve essere
incorporato nell'installazione elettrica dell'edificio.
ALIMENTADOR TEMPORIZADO PARA INSTA-
LACIONES DE VIDEOPORTERO
Permite el funcionamiento en modo temporizado (aprox.
100 seg.) de una instalación de videoportero a llamada
electrónica.
Datos técnicos
Alimentación de red:
Potencia:
Temperatura de funcionamiento:
Máxima humedad admitida:
Aprobación:
Nota. El alimentador no posee fusibles, sin embargo,
todas sus salidas están protegidas contra sobrecargas o
cortocircuitos por sensores de temperatura. Para reponer-
los hay que desconectar la tensión de red por un minuto
aproximadamente, y dar nuevamente esta tensión de red
después de haber eliminado el defecto.
Atención
- El aparato no debe ser expuesto a la lluvia o a chorros de
agua.
- Un interruptor bipolar, con una separación por lo menos
de 3 mm, en cada polo, tiene que incorporarse en la
instalación eléctrica del edificio.
Morsetti Tensione Corrente tipica
Bornes Voltage Typical current
Terminals Tension Courant typique
Terminales Tensión Corriente típica
Terminais Tensão Corrente máxima
Klemmen Spannung Nennstrom
0 - 230 220-230VAC
0 - 127 127VAC
(+6 % -10%)
A 13VAC
F / -
H 21VDC
C+ 12Vpp
4 12Vpp
X 12VDC
3+ 8VDC
5 -
S 13VAC
TIMED POWER SUPPLY FOR VIDEOINTERCOM
SYSTEM
To operate a videointercom system with electronic call in
timed mode (about 100 seconds).
Technical characteristics
127/220-230Vca Main voltage:
48VA Power:
0° ÷ +40°C Operating temperature:
90% RH Maximum humidity allowed:
VDE (EN60065) Approved by:
Observation. The power supply has no fuses, but all its
outputs are protected against overloading or short-circui-
ting by temperature sensors. To reset these, unplug the
appliance from the mains for about one minute, eliminate the
fault and then plug in to the mains.
Warnings
- The apparatus shall not be exposed to dripping or splash-
ing.
- An all-pole mains switch, with a contact separation of at
least 3mm in each pole, shall be incorporated in the
electrical installation of the buildings.
ALIMENTADOR-TEMPORIZADOR PARA INSTALA-
ÇÃO DE VÍDEO-PORTEIRO
Consente o funcionamento de maniera temporizada (100
seg.) de uma instalação de vídeo-porteiro com chamada
electrónica.
Dados técnicos
127/220-230Vca Alimentação de rede:
48VA Potência:
0° ÷ +40 °C Temperatura de funcionamento:
90% RH Máxima umidade admitida:
VDE (EN60065)
Aprovação:
Nota. O alimentador não possui fusíveis mas todas as suas
saídas estão protegidas contra sobrecargas ou curtocircuitos
por sensores de temperatura. Para recolocá-los é necessá-
rio desligar a tensão de rede por aproximadamente 1 minuto
e ligar novamente após ter eliminado o defeito.
Atenção
- O aparelho não deve ficar exposto a pingos ou salpicos.
- A instalação eléctrica do edificio deve ter um interruptor
geral com separação dos contactos em pelo menos 3 mm
em cada polo.
Morsettiera e dati elettrici
Terminal board and electrical data
Bornier et données électriques
Caratteristiche / Description / Caractéristiques
Alimentazione da rete
0.22A
Mains supply
0.37A
Alimentation de réseau
Uscita tensione alternata a funzionamento continuo
Continuous operation alternated voltage output
0.6A
Sortie tension alternée et fonctionnement continu
Uscita tensione alternata a funzionamento intermittente
Intermittent operation alternated voltage output
1A
Sortie tension alternée et fonctionnement intermittent
Massa / Ground / Masse
-
Uscita tensione positiva temporizzata
Timed positive voltage output
1A
Sortie tension positive temporisée
Uscita soneria elettronica per chiamate da esterno
Electronic bell output for external calls
0.25A
Sortie sonnerie électronique pour appels depuis l'exterieur
Ingresso accensione di controllo dai monitori
Control switch-ON input from monitors
0.05A
Entrée allumage de contrôle des moniteurs
Uscita tensione positiva non stabilizzata
Positive voltage output not stabilized
0.2A
Sortie tension positive ne stabilisée pas
Uscita tensione positiva stabilizzata
Stabilized positive voltage output
0.1A
Sortie tension positive stabilisée
Comando apertura serratura
Lock release command
0.003A
Commande ouverture serrure
Apertura serratura elettrica
Electric lock release
1A
Ouverture serrure électrique
ALIMENTATION TEMPORISÉE POUR SYSTÉME
VIDEOPHONIQUE
Elle permet d'alimenter de maniére temporisée (100 sec.) une
installation viidéophonique à appel électronique.
Données techniques
Alimentation de secteur:
127/220-230VAC
Puissance:
48VA
Température de fonctionnement:
0° ÷ +40°C
Max. humidité admissible:
90% RH
Approuvé:
VDE (EN60065)
Note. L'alimentation est dépourvue de fusibles mais toutes
les sorties sont protégées contre surcharges ou court-
circuits par des capteurs de température. Pour rétablir le
normal fonctionnement, il faut enlever la tension de réseau
pendant environ 1 minute et redonner la tension après avoir
éliminé le défaut.
Attention
- L'appareil ne doit pas être exposé au ruissellement, ni aux
projections d'eau.
- Un interrupteur de réseau bipolaire, avec une séparation
des contacts d'au moins 3 mm sur chaque pôle doit être
incorporé dans l'installation électrique du bâtiment.
NETZTEIL MIT ZEITSCHALTUHR FÜR VIDEO-
SPRECHANLAGEN
Ermöglicht es den zeitgesteuerten Betrieb (ca.100 Sekun-
den) einer Videosprechanlagen mit Elektroruf.
Technische Daten
Netzversongung:
Leistung:
127/220-230Vca
Betriebstemperatur:
48VA
Max. Luftfeuchtigkeit:
0° ÷ +40°C
90% RH Zulassungen:
VDE (EN60065)
Anmerkungen. Das Netzteil besitzt keine Sicherungen,
aber alle Ausgänge sind gegen Kurzschluß und Überla-
stung mittels Temperatursensoren geschützt. Für die
Wiederinbetriebnahme des Gerätes nach einem Ausfall ist
es notwendig, nach dem Beheben des Fehlers, die Netz-
versorgung noch für etwa 1 Minuten ausgeschaltet zu
lassen.
Bitte Beachten
- Das Gerät darf nicht Tropf- und Spritzwasser ausgesetzt
werden.
- Ein allpoliger Netzschalter mit min. 3 mm Entfernung
zwischen den beiden Polen muss in der Elektroinstalla-
tion des Gebäudes vorhanden sein.
Terminales y datos eléctricos
Terminais e dados elétricos
Anschlußklemmen und elektrische Daten
Caracteristicas / Descrição / Beschreibung
Alimentación de red
Alimentação de rede
Netzversorgung
Salida tensión alterna con funcionamiento continuo
Saída tensão alterna com funcionamento contínuo
Wechselstromausgang im Dauerbetrieb
Salida tensión alterna-funcionamiento intermitente
Saída tensão alterna - funcionamento intermitente
Wechselstromausgang im Kurzzeitbetrieb
Masa / Massa / Masse
Salida tensión positiva temporizada
Saída tensão positiva temporizada
Positive Gleichstromausgang mit Zeitbegrenzung
Salida sonido electrónico para llamadas externas
Saída son electrónico para chamadas externas
Ausgang elektronisches Läutwerk für Außenrufe
Entrada encendimiento de control desde los monitores
Entrada acendimento de controle desde os monitores
Eingang Monitor-Kontrolleinschaltung
Salida tensión positiva no estabilizada
Saída tensão positiva não estabilizada
Ausgang positive Spannung - nicht stabilisiert
Salida tensión positiva estabilizada
Saída tensão positiva estabilizada
Ausgang positive stabilisiert Spannung
Mando apertura cerradura
Comando abertura fechadura
Türöffnungssteuerung
Apertura cerradura eléctrica
Abertura fechadura eléctrica
Elektro-Türschloßöffnung
Art.1281E
Mi 2278
127/220-230Vca
48VA
0° ÷ +40°C
90% RH
VDE (EN60065)
127/220-230Vac
48VA
0° bis 40°C
90% RH
VDE (EN60065)
