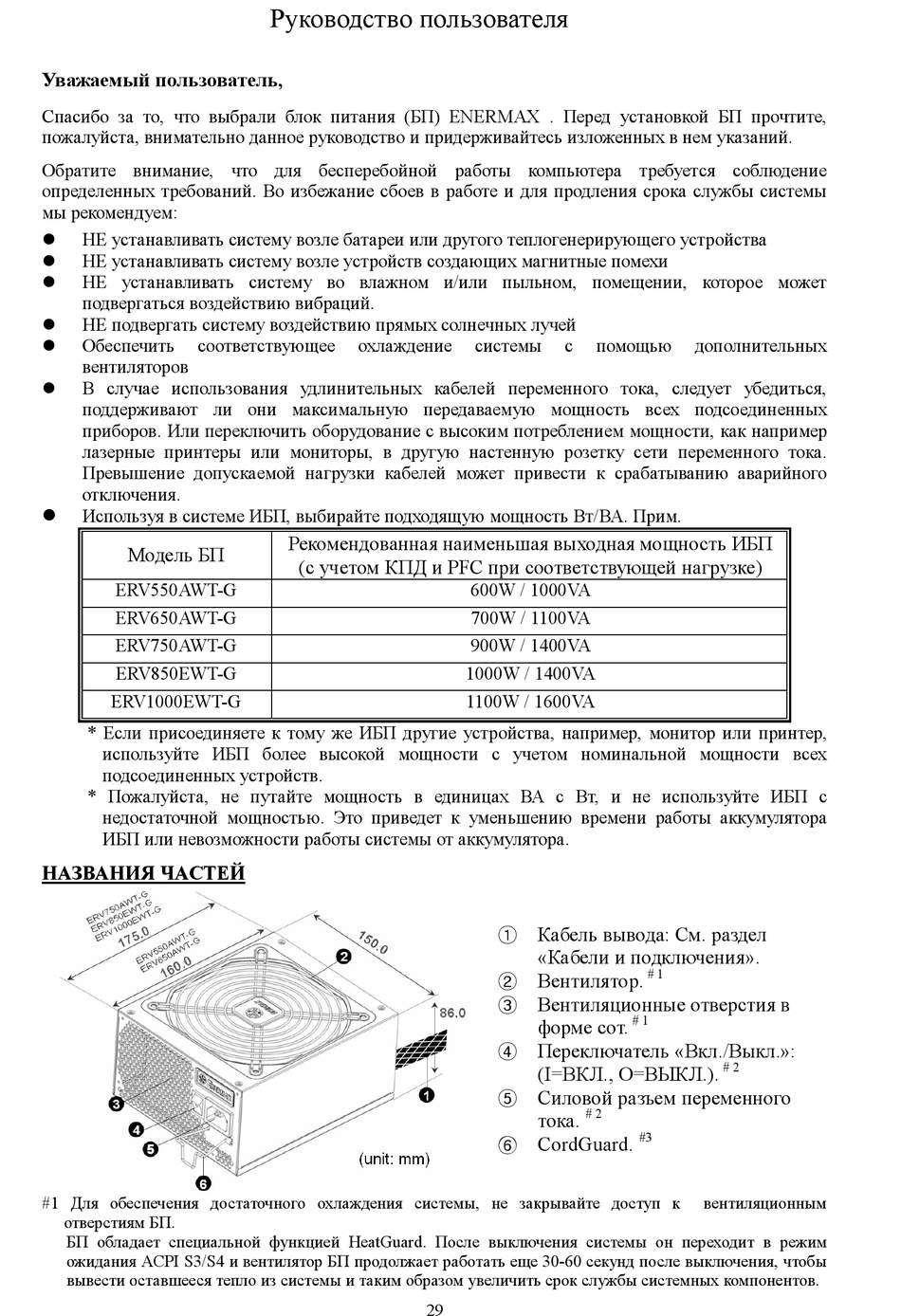

Руководство Пользователя; Названия Частей - ENERMAX REVOLUTION87+ Benutzerhandbuch

Уважаемый пользователь,
Спасибо за то, что выбрали блок питания (БП) ENERMAX . Перед установкой БП прочтите,
пожалуйста, внимательно данное руководство и придерживайтесь изложенных в нем указаний.
Обратите внимание, что для бесперебойной работы компьютера требуется соблюдение
определенных требований. Во избежание сбоев в работе и для продления срока службы системы
мы рекомендуем:

НЕ устанавливать систему возле батареи или другого теплогенерирующего устройства

НЕ устанавливать систему возле устройств создающих магнитные помехи

НЕ устанавливать систему во влажном и/или пыльном, помещении, которое может
подвергаться воздействию вибраций.

НЕ подвергать систему воздействию прямых солнечных лучей

Обеспечить соответствующее
вентиляторов

В случае использования удлинительных кабелей переменного тока, следует убедиться,
поддерживают ли они максимальную передаваемую мощность всех подсоединенных
приборов. Или переключить оборудование с высоким потреблением мощности, как например
лазерные принтеры или мониторы, в другую настенную розетку сети переменного тока.
Превышение допускаемой нагрузки кабелей может привести к срабатыванию аварийного
отключения.

Используя в системе ИБП, выбирайте подходящую мощность Вт/ВА. Прим.
Модель БП
ERV550AWT-G
ERV650AWT-G
ERV750AWT-G
ERV850EWT-G
ERV1000EWT-G
* Если присоединяете к тому же ИБП другие устройства, например, монитор или принтер,
используйте ИБП более высокой мощности с учетом номинальной мощности всех
подсоединенных устройств.
* Пожалуйста, не путайте мощность в единицах ВА с Вт, и не используйте ИБП с
недостаточной мощностью. Это приведет к уменьшению времени работы аккумулятора
ИБП или невозможности работы системы от аккумулятора.
НАЗВАНИЯ ЧАСТЕЙ
#1 Для обеспечения достаточного охлаждения системы, не закрывайте доступ к
отверстиям БП.
БП обладает специальной функцией HeatGuard. После выключения системы он переходит в режим
ожидания ACPI S3/S4 и вентилятор БП продолжает работать еще 30-60 секунд после выключения, чтобы
вывести оставшееся тепло из системы и таким образом увеличить срок службы системных компонентов.
Руководство пользователя
охлаждение
Рекомендованная наименьшая выходная мощность ИБП
(с учетом КПД и PFC при соответствующей нагрузке)
29
системы с помощью
600W / 1000VA
700W / 1100VA
900W / 1400VA
1000W / 1400VA
1100W / 1600VA
① Кабель вывода: См. раздел
«Кабели и подключения».
② Bентилятор.
③ Вентиляционные отверстия в
# 1
форме сот.
④ Переключатель «Вкл./Выкл.»:
(I=ВКЛ., O=ВЫКЛ.).
⑤ Силовой разъем переменного
# 2
тока.
⑥ CordGuard.
дополнительных
# 1
# 2
#3
вентиляционным
