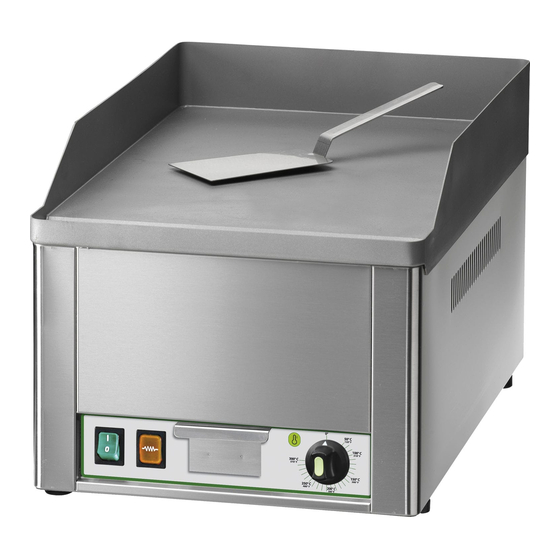

Seite 1 FRY1/L - FRY1/LC - FRY1/R - FRY1/RC FRY2/L -FRY2/LC - FRY2/LR - FRY2/LRC Benutz und Wartungsanleitung uso y mantenimiento uso e manutenção использованиe и техобслуживаниe FRY1/LM - FRY1/LMC - FRY1/RM FRY1/RMC - FRY2/LM - FRY2/LMC...
Seite 2 RACCOMANDAZIONI PER IL LETTORE Prima di mettere in esercizio l'apparecchiatura, è necessario leggere e comprendere tutto il contenuto del manuale di istruzioni. Si raccomanda di leggere le disposizioni di sicurezza e di rispettarle rigorosamente. La prudenza è comunque insostituibile. La sicurezza è anche nelle mani di tutti coloro che interagiscono con l'apparecchiatura nell'arco della vita prevista.
Seite 63 ▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ INDEX ALLGEMEINE INFORMATIONEN UND SICHERHEIT Zweck der Bedienungsanleitung.....3 Identifikation des Herstellers und des Geräts .............3 Kundendienstanforderung ......4 Sicherheitsvorrichtungen ......4 Sicherheitsvorgaben für die Versorgung mit GAS ..........5 Sicherheits- und Informationszeichen..7 Vorgaben für Auspacken, Beförderung und Installation........8 FRY TOP (STROMVERSORGUNG) Allgemeine Beschreibung des Geräts...10 Technische Eigenschaften....11 Beschreibung der Bedienelemente..11 Bedienungshinweise ......12...
Seite 64 ▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ - 2 - Deutsche Sprache...
Seite 65: Allgemeine Informationen Und Sicherheit
ALLGEMEINE INFORMATIONEN UND SICHERHEIT ZWECK DER BEDIENUNGSANLEITUNG – Die Bedienungs- und Wartungsanleitung ist ein Bestandteil des Geräts und wurde vom Hersteller in seiner Originalsprache verfasst, um denjenigen alle notwendigen Informa- tionen zu liefern, die befugt sind, mit dem Gerät im Laufe ihrer vorgesehenen Lebens- dauer zu interagieren.
Seite 66: Kundendienstanforderung
▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ ALLGEMEINE INFORMATIONEN UND SICHERHEIT Das Gerät wird mit dem Kennzeichen des Netzgases, mit dem der Hersteller die Ab- nahme durchgeführt hat, auf den Markt gebracht. Falls das Netzgas nicht mit dem Gas der Abnahme übereinstimmt, muss der Instal- lateur die „Umrüstung" des Geräts vornehmen und den verwendeten Gastyp auf dem Schild angeben, bevor er den Anschluss an das Gasversorgungsnetz aus- führt.
Seite 67: Sicherheitsvorgaben Für Die Versorgung Mit Gas
▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ ALLGEMEINE INFORMATIONEN UND SICHERHEIT – Benutzen Sie das Gerät nur für die vorgesehenen Einsatzbereiche. Der unsachge- mäße Gebrauch und der Einsatz des Geräts für nicht vorgesehene Zwecke kann Risiken für die Sicherheit und Gesundheit von Personen sowie wirtschaftliche Schäden herbeiführen. –...
Seite 68 ▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ ALLGEMEINE INFORMATIONEN UND SICHERHEIT – Benutzen Sie das Gerät nicht mit beschädigten oder nicht wirksamen Gasversorgungs- schläuchen. Sobald Sie einen Defekt feststellen, stoppen Sie das Gerät unverzüglich unter Sicherheitsbedingungen und lassen Sie die Schläuche durch autorisiertes und qualifiziertes Personal ersetzen. –...
Seite 69: Sicherheits- Und Informationszeichen
▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ ALLGEMEINE INFORMATIONEN UND SICHERHEIT SICHERHEITS- UND INFORMATIONSZEICHEN Auf dem Gerät befinden sich Sicherheitszeichen in Übereinstimmung mit den Berei- chen, in denen RESTRISIKEN bestehen, die über das entsprechende Risiko informie- ren. Die Abbildungen zeigen die auf dem Gerät angebrachten Sicherheitszeichen und Infor- mationen.
Seite 70: Vorgaben Für Auspacken, Beförderung Und Installation
▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ ALLGEMEINE INFORMATIONEN UND SICHERHEIT VORGABEN FÜR AUSPACKEN, BEFÖRDERUNG UND INSTALLATION – Das Gerät wird in einem speziellen Behälter geliefert und, falls notwendig, sachgemäß mit stoßsicherem Material stabilisiert, um seine Unversehrtheit zu gewährleisten. Je nach den Geräteeigenschaften, dem Bestimmungsort und dem zu verwendenden Transportmittel kann die Verpackung pallettisiert sein, um die Beförderung zu erleich- tern.
Seite 71 ▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ ALLGEMEINE INFORMATIONEN UND SICHERHEIT - 9 - Deutsche Sprache...
Seite 72: Fry Top (Stromversorgung)
▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ FRY TOP (STROMVERSORGUNG) ALLGEMEINE BESCHREIBUNG DES GERÄTS – "Fry-top" ist ein Gerät, das entworfen und gebaut wurde, um Lebensmittel für den menschlichen Verbrauch mit oder ohne Öl zu kochen. – Es handelt sich um ein Gerät professionellen Typs, das in kommerziellen Räumen (Bar, Pizza-Restaurants, Restaurants, usw.) zu installieren ist.
Seite 73: Technische Eigenschaften
(siehe "Beschreibung der Bedienelemente"). B) Kochmulde: ist aus rostfreiem Stahl mit rutschfester Oberfläche hergestellt. C) Rückstandbehälter: zum Auffangen der Flüssigkeiten und der Garreste. TECHNISCHE EIGENSCHAFTEN Tabelle 1: Technische Daten des Geräts FRY2/LR- FRY1/L-LC FRY1/R-RC FRY2/L-LC Beschreibung Messeinheit Leistung Stromversorgung V Ph Hz...
Seite 74: Bedienungshinweise
▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ FRY TOP (STROMVERSORGUNG) BEDIENUNGSHINWEISE 1 - Füllen Sie den Restebehälter mit wenig Wasser, um seine Reinigung nach Gebrauch zu erleichtern. 2 - Drücken Sie den Hauptschalter (A) (Position "I") zur Aktivierung des Gerätebetriebs. 3 - Drehen Sie den Temperaturregler (B) im Uhrzeigersinn, um die gewünschte Tempe- ratur einzustellen.
Seite 75: Störungssuche
▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ FRY TOP (STROMVERSORGUNG) Falls vorgesehen ist, das Gerät für längere Zeit nicht zu benutzen, reinigen Sie dieses, schalten Sie die Hauptstromversorgung ab (oder ziehen Sie den Netzstecker heraus) und schützen Sie das Gerät auf geeignete Weise, um es sauber zu halten. STÖRUNGSSUCHE Die nachstehenden Informationen dienen als Hilfe beim Erkennen und bei der Behe- bung eventueller Störungen und Fehlfunktionen, die im Betrieb auftreten könnten.
Seite 76: Fry Top (Gasversorgung)
▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ FRY TOP (GASVERSORGUNG) ALLGEMEINE BESCHREIBUNG DES GERÄTS – "Fry-top" ist ein Gerät, das entworfen und gebaut wurde, um Lebensmittel für den menschlichen Verbrauch mit oder ohne Öl zu kochen. – Es handelt sich um ein Gerät professionellen Typs, das in kommerziellen Räumen (Bar, Pizza-Restaurants, Restaurants, usw.) zu installieren ist.
Seite 77: Technische Eigenschaften
▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ FRY TOP (GASVERSORGUNG) B) Kochmulde: ist aus rostfreiem Stahl mit rutschfester Oberfläche hergestellt. C) Rückstandbehälter: zum Auffangen der Flüssigkeiten und der Garreste. TECHNISCHE EIGENSCHAFTEN Tabelle 3: Technische Daten des Geräts FRY1/LM- FRY1/RM- FRY2/LM- FRY2/LRM- Beschreibung Messeinheit LRMC Leistung Versorgungstyp METHAN-Gas –...
Seite 78: Anschluss Brenngasablass
▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ FRY TOP (GASVERSORGUNG) Position (D): Brennerflamme auf maximale Stärke eingestellt. Position (E): Brennerflamme auf minimale Stärke eingestellt. ANSCHLUSS BRENNGASABLASS Anschluss unter Haube mit forciertem Abzug – Positionieren Sie die das Gerät unter der Haube (L). Achtung - Vorsicht Das Elektrosteuerungssystem des Ven- tilators der Rauchabzugsanlage muss mit dem Gasversorgungssystem inte- griert sein, sodass der Ventilator sich...
Seite 79: Gerätereinigung
▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ FRY TOP (GASVERSORGUNG) 2 - Drücken und drehen Sie den Taster (B) gegen den Uhrzeigersinn (Pos. (D)) und gleichzeitig betätigen Sie den piezoelektrischen Schalter (A) mehrmals, um den Brenner einzuschalten. 3 - Halten Sie den Drehknopf ungefähr 10 Sek. lang gedrückt, um das Thermoelement auszulösen.
Seite 80: Störungssuche
▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ FRY TOP (GASVERSORGUNG) Falls vorgesehen ist, das Gerät für längere Zeit nicht zu benutzen, SCHLIESSEN SIE DIE GASVERSORGUNGSLEITUNG, reinigen Sie das Gerät und schützen Sie dieses auf geeignete Weise, um es sauber zu halten. STÖRUNGSSUCHE Die nachstehenden Informationen dienen als Hilfe beim Erkennen und bei der Behe- bung eventueller Störungen und Fehlfunktionen, die im Betrieb auftreten könnten.
Seite 81: Umrüstung Gasversorgung
▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ FRY TOP (GASVERSORGUNG) – Rüsten Sie den Gasversorgungsschlauch mit einem Hahn aus, um gegebenenfalls den Anschluss an die Gasversorgungsanlage zu unterbrechen. – Der Hahn (nicht mit dem Gerät geliefert) muss an einer gut sichtbaren und leicht zugän- glichen Stelle installiert werden, sodass sein Funktionsstatus (offen oder geschlossen) leicht erkennbar ist.
Seite 82: Außerordentliche Wartung
▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬ FRY TOP (GASVERSORGUNG) Einstellung der thermischen Leistung aufs Minimum Gerät mit METHANGAS-Versorgung. 1 - Schalten Sie das Gerät ein und lassen Sie es bei Maximalleistung ungefähr 10 Minuten lang laufen. 2 - Drehen Sie den Bedienknopf des Bren- ners auf die Minimalleistungsposition und ziehen Sie diesen heraus.
