4.6. Verwendung im ATS-Betrieb

Da der Stromerzeuger im Falle eines Netzausfalles unbeaufsichtigt läuft sind die
Sicherheitshinweise bezüglich Brandschutz, Belüftung usw. zwingend einzuhalten!
Beachten Sie die Hinweise zur maximalen Leistung des Stromerzeugers wie unter 4.2. be-
schrieben. Sollte ein Verbraucher einen zu hohen Anlauf-/Blindstrom benötigen, könnte der
Schutzschalter des Generators auslösen!
Vor Verwendung im ATS Betrieb muss eine Erstinbetriebnahme in der MANUAL Betriebsart
durchgeführt werden (siehe 4.5.) um die einwandfreie Integration sicherzustellen.

4.6.1. Funktionsweise

Der Auto-Transfer-Switch (kurz ATS) dient zum automatischen Start des Generators bei Ausfall der
Netzversorgung. Der Stromerzeuger wird hierzu zwischen Netzversorgung und Last geschaltet.
In der ATS-Betriebsart überwacht die Elektronik des Stromerzeugers die Netzspannung an der Ein-
gangsbuchse der ATS-Einheit (Vorne). Die Eingangsbuchse (Netz) ist auf die Ausgangsbuchse (Ver-
braucher) geschaltet.
Sollte die Netzspannung ausfallen wird der Generator gestartet und der ATS-Ausgang (und somit die
Last) allpolig vom Netz auf den Generator umgeschalten. Sobald die Stromversorgung wiederherge-
stellt wurde, schaltet die Elektronik die Last wieder auf das Netz und stellt den Motor ab.

4.6.2. Verkabelung

Beachten Sie bei Verwendung im ATS Betrieb die Vorschriften ihres Stromversorgers. Unter
Umständen ist der Anschluß von ATS Stromerzeugern an das Stromnetz an spezielle Bewil-
ligungen/Vorschriften gebunden.
Beachten Sie, dass der Generator im Auslieferzustand ohne Nullung ausgeführt und für die
Verwendung nach einem Fehlerstromschutzschalter vorgesehen ist. Sollten Sie das Gerät
vor dem Verteilerkasten (Fehlerstromschutzschalter, FI) installieren wollen, muss das Gerät
von einem Elektrofachbetrieb für diesen Betrieb umverkabelt werden (Nullung am Generator
ist vorzusehen).

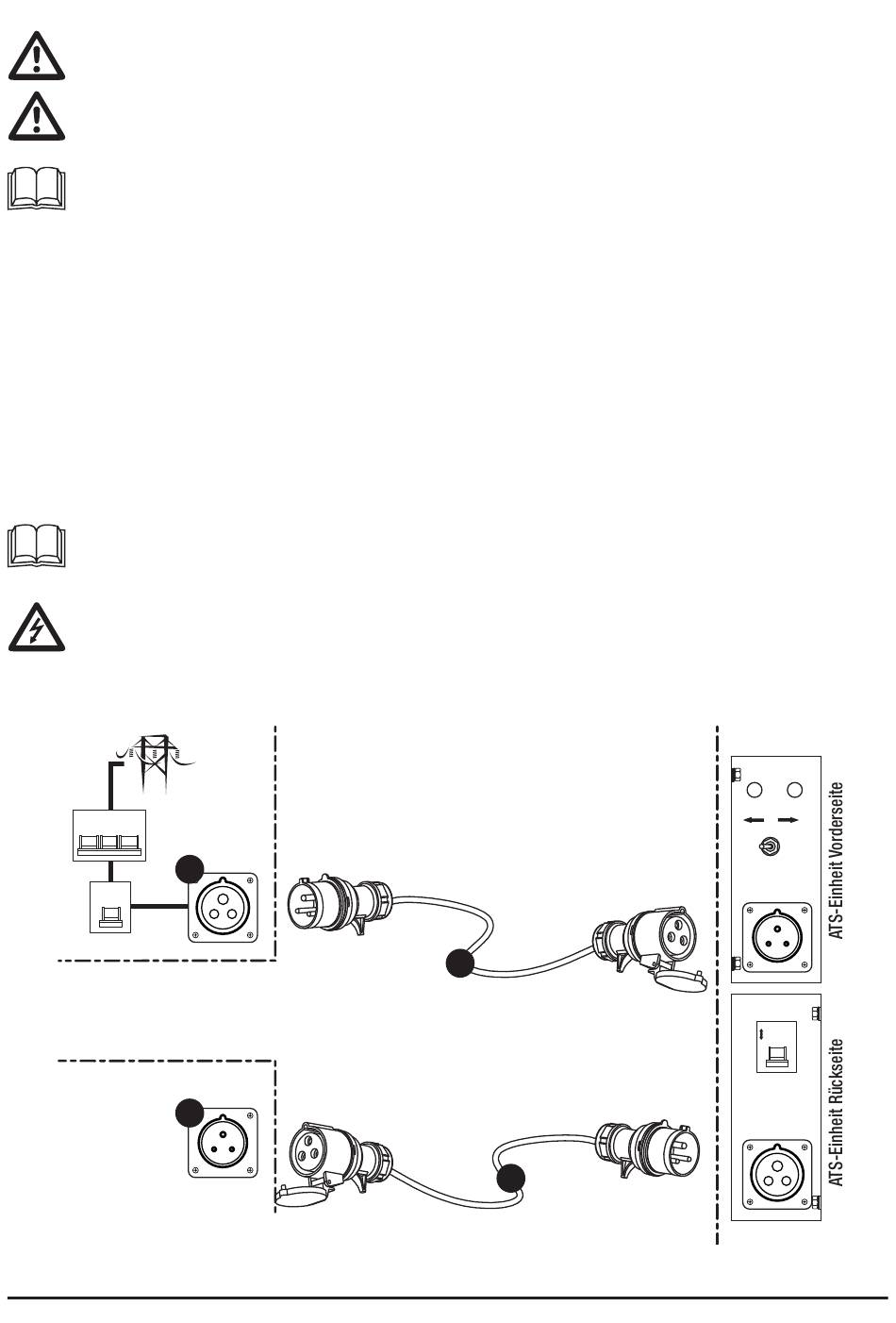

Netz
FI
LSS
Verbraucher/Last
14
Netzversorgung
1
2
3
4
Generator
AUTO FAILURE
AUTO MANUAL
AC INPUT
CIRCUIT BREAKE
ON
OFF
AC OUTPUT
