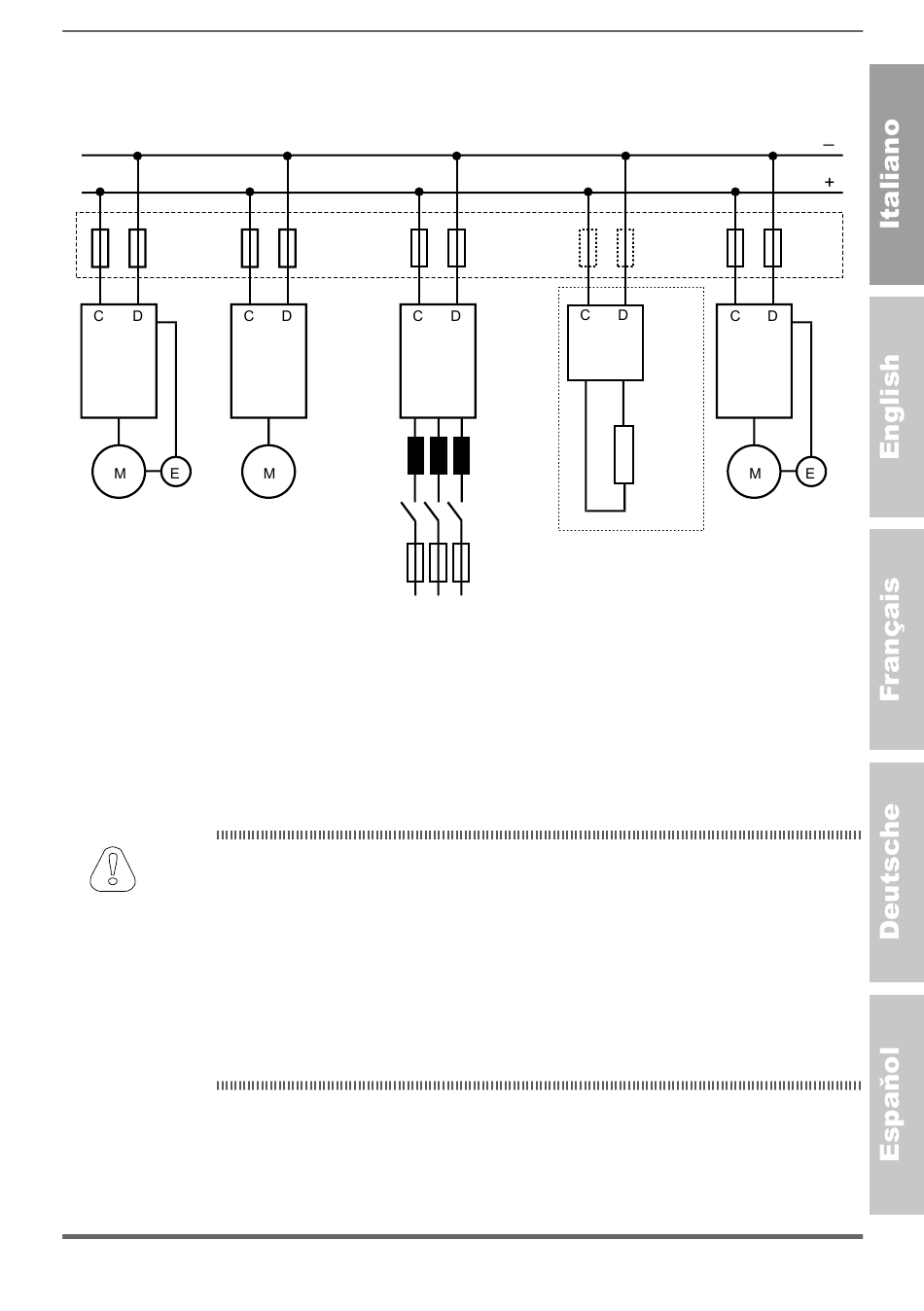

6.3. Sistema a inverter multipli con bus comune

AC
Drive
* Necessari per la protezione cavi, qualora non sia assicurata l'impossibilità di avere corto circuiti lungo i
tratti di connessione, fino ai fusibili di ingresso agli inverter.
** I fusibili indicati sono necessari solo per unità di frenatura serie BU32. Non sono richiesti per l'unità di
frenatura serie BUy / BU200.
È sempre consigliato proteggere l'unità di frenatura mediante fusibili extrarapidi sulle connessioni DC al
fine di limitare i danni in caso di guasto.
Importante!
Tuttavia, se una sola unità di frenatura è connessa al drive e la potenza del drive è pressoché uguale
a quella nominale della BU, allora i fusibili possono essere omessi se il drive è già equipaggiato con
fusibili di rete indicati a manuale.
Se la potenza della BU è molto inferiore rispetto alla potenza del drive, oppure sono impiegate unità di
frenatura in parallelo, allora ciascuna unità di frenatura deve essere protetta mediante una coppia di
fusibili di tipo e valore indicato.
La connessione DC tra drive e BU deve essere a prova di corto verso terra.
*
AC
SM32
Drive
AC MAINS
INPUT
SM32 • Instruction manual
* **
Braking
unit
External
AC mains
choke
AC mains
contactor
OPTION
External
fuses
DC BUS
External
fuses
AC
Drive
braking
resistor
"Rbr"
23
