3 Montage
Hinweis: Bevor mit der Montage begonnen wird, sind die „Sicherheitshinweise" in Kapitel 1 zu lesen.
Obwohl das Ventil über eine optimale strukturelle Integrität verfügt, hat eine gravierende Falschausrichtung und/oder
die Sogwirkung einer inkorrekten Leitungslänge eine nachteilige Auswirkung auf das Ventil und muss vermieden
werden. Besondere Beachtung muss einer korrekten Ausrichtung der Leitung geschenkt werden, sodass sich die
Eintrittsrohrleitungen und Ventile alle auf derselben Achse befinden.
Ventile sind für Ein-/Aus-Anwendungen und können manuell betrieben werden.
Wenn möglich sollten Ventile dort installiert werden, wo sich ein dafür geeigneter, verfügbarer Raum bietet, damit
diese bequem bedient und gewartet werden können.
Vor der Installation eines Ventils muss sichergestellt werden, dass die Größe, Druckstufen, Werkstoffe, Anschlüsse,
etc. für die Betriebsbedingungen der betreffenden Anwendung geeignet sind.
Es muss sorgfältig sichergestellt werden, dass eventuell angesammelter Schmutz im Ventil während der Lagerung
vor der Installation entfernt wird. Des Weiteren muss auf Sauberkeit während der Installation geachtet werden, da
das Eindringen von Schmutz zu Beschädigungen an den Ventilsitzen und dem Betriebsmechanismus führen kann.
Um die Gefahr von Abriebstoffen, die Sitze beschädigen könnten, zu vermeiden, müssen Rohrleitungsschmutzfänger
vor den Ventilen angebracht werden.
Der Griff muss sich bei der Installation des Ventils in einer geeigneten Position befinden. Bevorzugte Position ist
mit senkrecht stehender Spindel. Das Ventil kann für den Betrieb mit Gas in jeder Lage installiert werden (siehe
Abbildung 3 unten).
Bei der Verwendung mit Dampf:
1. Ein Auffang-Entwässerungsstutzen wird vor dem Ventil angebracht.
2. Das Ventil wird langsam geöffnet, um der Gefahr von Beschädigung durch Wasserschlag vorzubeugen.

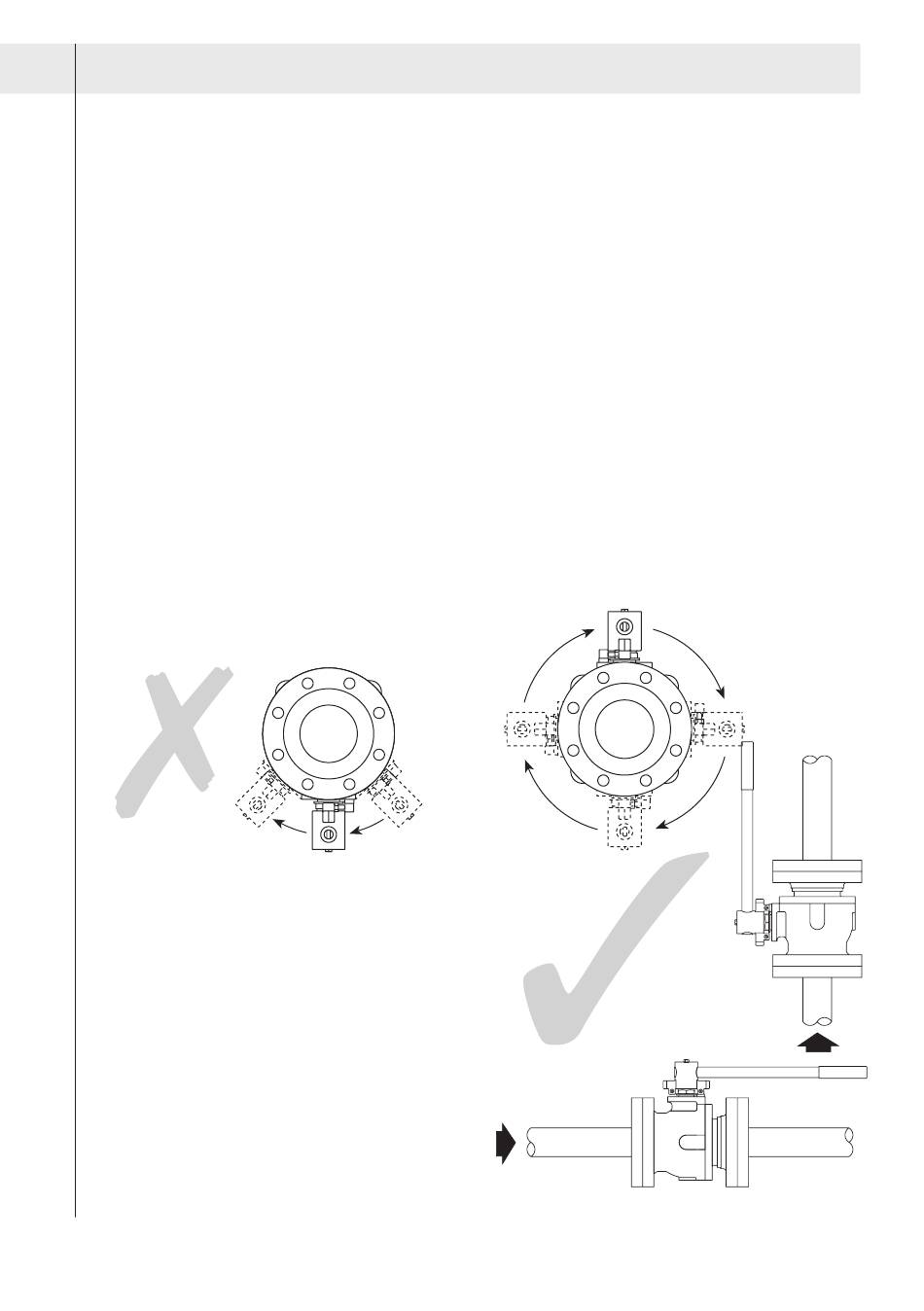

Das Ventil darf für den Betrieb mit Flüssigkeiten
nicht kopfstehend montiert werden (Abbildung 2).
Abb. 2 Inkorrekte Installation für den Betrieb mit
Flüssigkeiten
Ventile müssen bei vollständig geschlossenem Zustand
in der Rohrleitung installiert werden.
Ventile immer langsam öffnen, um Schläge in der
Anlage zu vermeiden.
Abb. 3 Korrekte Installation für den Betrieb mit Gas
