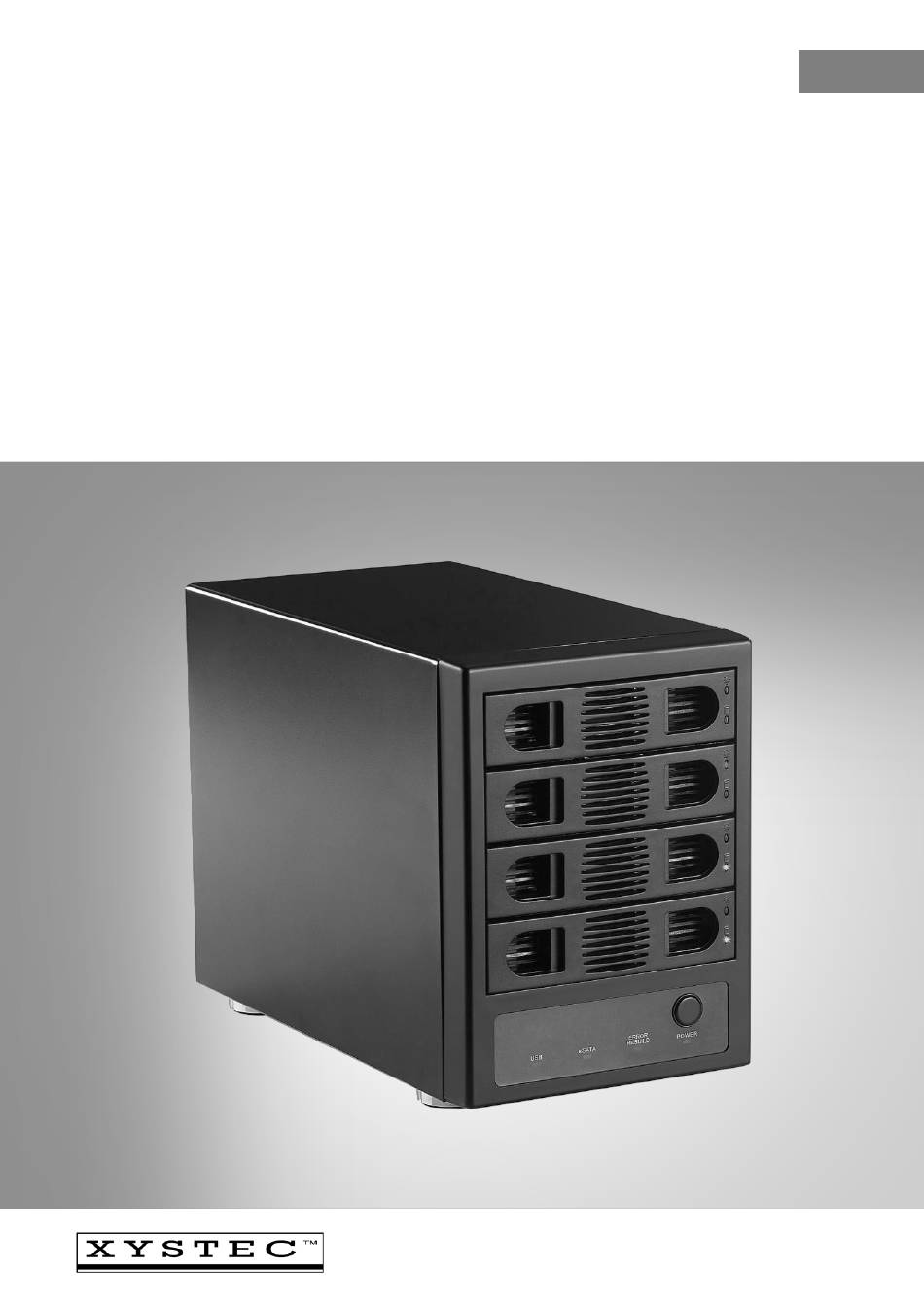

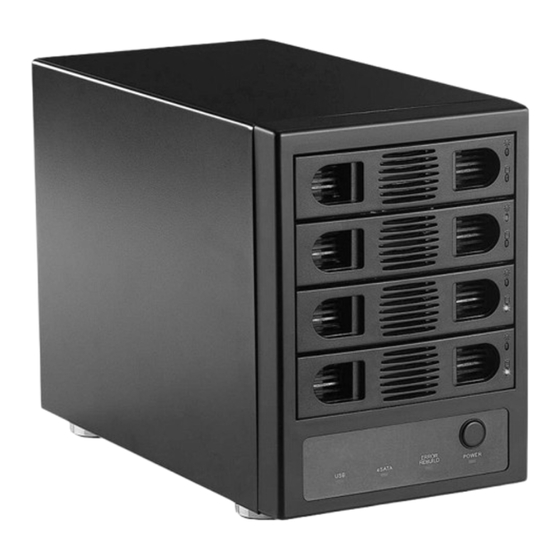

- Seite 1 4-fach-Festplatten-Gehäuse 3,5"-SATA mit USB 3.0, eSATA & RAID Bedienungsanleitung PX-4820-675...
-
Seite 2: Inhaltsverzeichnis
Was ist RAID? ........................ 11 RAID 0 ........................11 RAID 1+0 ........................12 RAID 3 ........................12 RAID 5 ........................12 Sonstige Modi ......................... 12 Formatieren einer neuen Festplatte ................13 Auf Windows-Systemen ..................... 13 Sicheres Entfernen der Festplatte .................. 14 XYSTEC – www.xystec.info... -
Seite 3: Ihr Neues 4-Fach-Festplatten-Gehäuse
1 bis 4 interne Festplatten mit 2,5- oder 3,5-Zoll-Gehäuse und SATA-Anschluss Systemvoraussetzungen • Intel- oder AMD-Prozessor mit 2 GHz • 1 GB RAM oder mehr • Betriebssystem: Windows XP / Vista / 7 / 8 / 8.1; Mac OSX ab Version 10.3 XYSTEC – www.xystec.info... -
Seite 4: Wichtige Hinweise Zu Beginn
2014/35/EU befindet. Leiter Qualitätswesen Dipl. Ing. (FH) Andreas Kurtasz Die ausführliche Konformitätserklärung finden Sie unter www.pearl.de. Klicken Sie unten auf den Link Support (Handbücher, FAQs, Treiber & Co.). Geben Sie anschließend im Suchfeld die Artikelnummer PX-4820 ein. XYSTEC – www.xystec.info... -
Seite 5: Produktdetails
Zum Ändern des RAID-Levels eSATA-Anschluss Stellt die eSATA-Verbindung zum Computer her RAID-Schalter Legt den RAID-Level mit DIP-Schaltern fest USB 3.0-Anschluss Stellt die USB-Verbindung zum Computer her Stromanschluss Ein internes Netzteil befindet sich im Gehäuse Lüfter Kühlt die Festplatten im Betrieb XYSTEC – www.xystec.info... -
Seite 6: Inbetriebnahme Des Festplattengehäuses
Ecke der Schublade. Dort befinden sich im Boden vier Schraublöcher. • Drehen Sie die Schublade, wie im Bild gezeigt, auf ihre Unterseite. Schrauben Sie mit dem beiliegenden Kreuzschlitz-Schraubendreher 4 Schrauben durch den Boden in die Festplatte ein. XYSTEC – www.xystec.info... -
Seite 7: Einstellen Des Raid-Levels
Raid 1+0 wird auch „RAID-10-Verbund“ genannt. Es werden dabei die Eigen- schaften von Raid 1 und 0 verbunden. Um diesen Standard nutzen zu können, benötigen Sie 4 Festplatten im Gehäuse. Für optimale Leistung des Systems verwenden Sie möglichst 4 gleichgroße und baugleiche Festplatten. XYSTEC – www.xystec.info... - Seite 8 XYSTEC – www.xystec.info...
-
Seite 9: Anschluss Der Kabel
• Stellen Sie die DIP-Schalter jetzt auf den gewünschten Modus ein. • Halten Sie nochmal die „RESET“-Taste gedrückt und schalten das Gerät ein. Lassen Sie die „RESET“-Taste erst nach 15 Sekunden los. Der neue RAID-Level ist jetzt eingestellt. XYSTEC – www.xystec.info... -
Seite 10: Verwendung
Die LEDs an der Vorderseite geben Ihnen diese Hinweise auf den momentanen Betriebs- zustand der Festplatten: Status Bedeutung USB-LED Per USB-Angeschlossen Keine USB-Verbindung eSATA-LED Per eSATA-angeschlossen Keine eSATA-Verbindung Betriebs-LED Grün Festplatten betriebsbereit Festplattenfehler Grün/Rot Neuinitialisierung Festplatten-LEDs Festplatte betriebsbereit Blinken Festplatte defekt/fehlerhaft Keine Festplatte installiert XYSTEC – www.xystec.info... -
Seite 11: Anhang: Erklärung Der Fachbegriffe
Ihre Daten werden im „Reißverschluss-Verfahren“ in fortlaufenden Streifen über mehrere Platten geschrieben. Mindestens 2 Platten sind dabei erforderlich. Es wird zwar eine grö- ßere Lese- und Schreibgeschwindigkeit erzielt, aber RAID0 bietet Ihnen keinerlei zusätzli- che Sicherheit gegenüber Datenverlust bei Ausfall einer Festplatte. XYSTEC – www.xystec.info... -
Seite 12: Raid 1+0
Festplatten in unterschiedlicher Weise, aber bieten keine zusätzliche Ausfallsicherheit: • Clone erzeugt 4 Platten mit genau den gleichen Inhalten. • Large ist ein großes Laufwerk mit der Summe aller Platten als Größe. • Normal lässt alle eingesetzten Platten als einzelnes Laufwerk erscheinen. XYSTEC – www.xystec.info... -
Seite 13: Formatieren Einer Neuen Festplatte
Die Verwendung von NTFS wird nicht empfohlen, da die USB-OTG- Funktionen des Gehäuses dies chipsatzbedingt nicht unterstützen. ACHTUNG: Gehen Sie beim Bearbeiten der Partitionen sehr sorgfältig vor. Sollten Sie versehentlich eine andere Partition oder Festplatte formatieren, so sind deren Daten unwiederbringlich verloren! XYSTEC – www.xystec.info... -
Seite 14: Sicheres Entfernen Der Festplatte
Wenn das Bestätigungsfenster erscheint, trennen Sie das Festplattengehäuse vom Computer. ACHTUNG: Trennen Sie das Festplattengehäuse nicht während einer laufenden Daten- übertragung oder während ein Programm von dieser Festplatte aus aktiv ist! Dies kann Datenverlust zur Folge haben. XYSTEC – www.xystec.info... - Seite 15 XYSTEC – www.xystec.info...
- Seite 16 Kundenservice: 0049 (0) 7631 / 360 - 350 PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen © REV2 – 08.01.2020 – MR/AR//GH XYSTEC – www.xystec.info...
- Seite 17 Boîtier pour 4 disques durs SATA 3,5" (USB 3.0, eSATA, RAID) Mode d'emploi PX-4820-675...
- Seite 18 RAID 0 ........................12 RAID 1+0 ........................13 RAID 3 ........................13 RAID 5 ........................13 Modes spéciaux ......................13 Formatage d’un nouveau disque dur ................14 Sur les systèmes Windows ..................14 Éjection sécurisée du disque dur ..................15 XYSTEC – www.xystec.fr...
-
Seite 19: Votre Nouveau Boîtier Pour 4 Disques Durs
Configuration système requise • Processeur Intel ou AMD 2 GHz • 1 Go de RAM ou plus • Système d'exploitation : Windows XP / Vista / 7 / 8 / 8.1 ; Mac OSX 10.3 ou supérieur XYSTEC – www.xystec.fr... -
Seite 20: Consignes Préalables
Pour l'enlèvement approprié des déchets, veuillez vous adresser aux points de ramassage publics de votre municipalité. Les détails concernant l'emplacement d'un tel point de ramassage et des éventuelles restrictions de quantité existantes par jour/mois/année, ainsi que sur des frais éventuels de collecte, sont disponibles dans votre municipalité. XYSTEC – www.xystec.fr... -
Seite 21: Déclaration De Conformité
à disposition sur le marché du matériel électrique destiné à être employé dans certaines limites de tension. Directeur Service Qualité Dipl.-Ing. (FH) Andreas Kurtasz La déclaration de conformité complète du produit est disponible en téléchargement à l'adresse https://www.pearl.fr/support/notices ou sur simple demande par courriel à qualite@pearl.fr. XYSTEC – www.xystec.fr... -
Seite 22: Description Du Produit
Interrupteur RAID Définit le niveau RAID grâce aux commutateurs DIP Port USB 3.0 Établit la connexion eSATA avec l'ordinateur Port d'alimentation Un bloc d'alimentation interne se trouve dans le boîtier Ventilateur Refroidit le disque dur pendant l'utilisation XYSTEC – www.xystec.fr... -
Seite 23: Mise En Marche Du Boîtier Pour Disque Dur
Le boîtier n'est pas équipé de port IDE. Ne tentez en aucun cas d'y insérer un disque dur IDE ! Cela pourrait endommager le disque dur ainsi que le boîtier. Veuillez aussi tenir compte des informations concernant les disques durs SATA et IDE en annexe. XYSTEC – www.xystec.fr... -
Seite 24: Réglage Du Niveau Raid
1 et de Raid 0. Pour que vous puissiez utiliser ce standard, il est nécessaire que 4 disques durs se trouvent dans le boîtier. Pour des performances optimales du système, utilisez si possible 4 disques durs de même type et de même capacité. XYSTEC – www.xystec.fr... - Seite 25 XYSTEC – www.xystec.fr...
-
Seite 26: Branchement Du Câble
• Éteignez à nouveau l'appareil. • Placez maintenant les commutateurs DIP sur le mode souhaité. • Maintenez à nouveau la touche RESET appuyée et allumez l'appareil. Ne relâchez la touche RESET qu'après 15 secondes. Le nouveau niveau RAID est maintenant réglé. XYSTEC – www.xystec.fr... -
Seite 27: Utilisation
Voyant de Vert Disques durs prêts à être utilisés fonctionnement Rouge Disfonctionnement du disque dur Vert/Rouge Réinitialisation Voyant du disque dur Activé Disque dur prêt à être utilisé Clignotement Disque dur défectueux Désactivé Aucun disque dur installé XYSTEC – www.xystec.fr... -
Seite 28: Annexe : Signification Des Termes Techniques
à glissière. Au moins 2 disques sont alors nécessaires. Vous obtenez une plus grande vitesse de lecture et d'écriture, mais RAID 0 ne vous offre pas de sécurité supplémentaire concernant la perte de données en cas de défaillance d'un des disques durs. XYSTEC – www.xystec.fr... -
Seite 29: Modes Spéciaux
• Clone : vous obtenez 4 disques au contenu exactement similaire. • Large : un seul lecteur, dont la taille est la somme des tailles de tous les disques insérés • Normal : chaque disque inséré apparaît comme un lecteur distinct XYSTEC – www.xystec.fr... -
Seite 30: Formatage D'un Nouveau Disque Dur
OTG du boîtier ne supportent pas ces conditions d'utilisation de la puce. ATTENTION Procédez à la modification des partitions avec beaucoup de prudence. Si vous formatiez un autre disque par mégarde, vous perdriez définitivement toutes vos données ! XYSTEC – www.xystec.fr... -
Seite 31: Éjection Sécurisée Du Disque Dur
ATTENTION : Ne débranchez pas le boîtier durant un transfert de données ou si un programme est encore actif sur le disque dur ! Ceci pourrait provoquer des pertes de données ! XYSTEC – www.xystec.fr... - Seite 32 Importé par : PEARL.GmbH | PEARL-Straße 1–3 | D-79426 Buggingen Service commercial PEARL France : 0033 (0) 3 88 58 02 02 © REV2 – 08.01.2020 – MR/AR//GH XYSTEC – www.xystec.fr...
