7. SERIELLE SCHNITTSTELLEN KABEL ANSCHLIESSEN

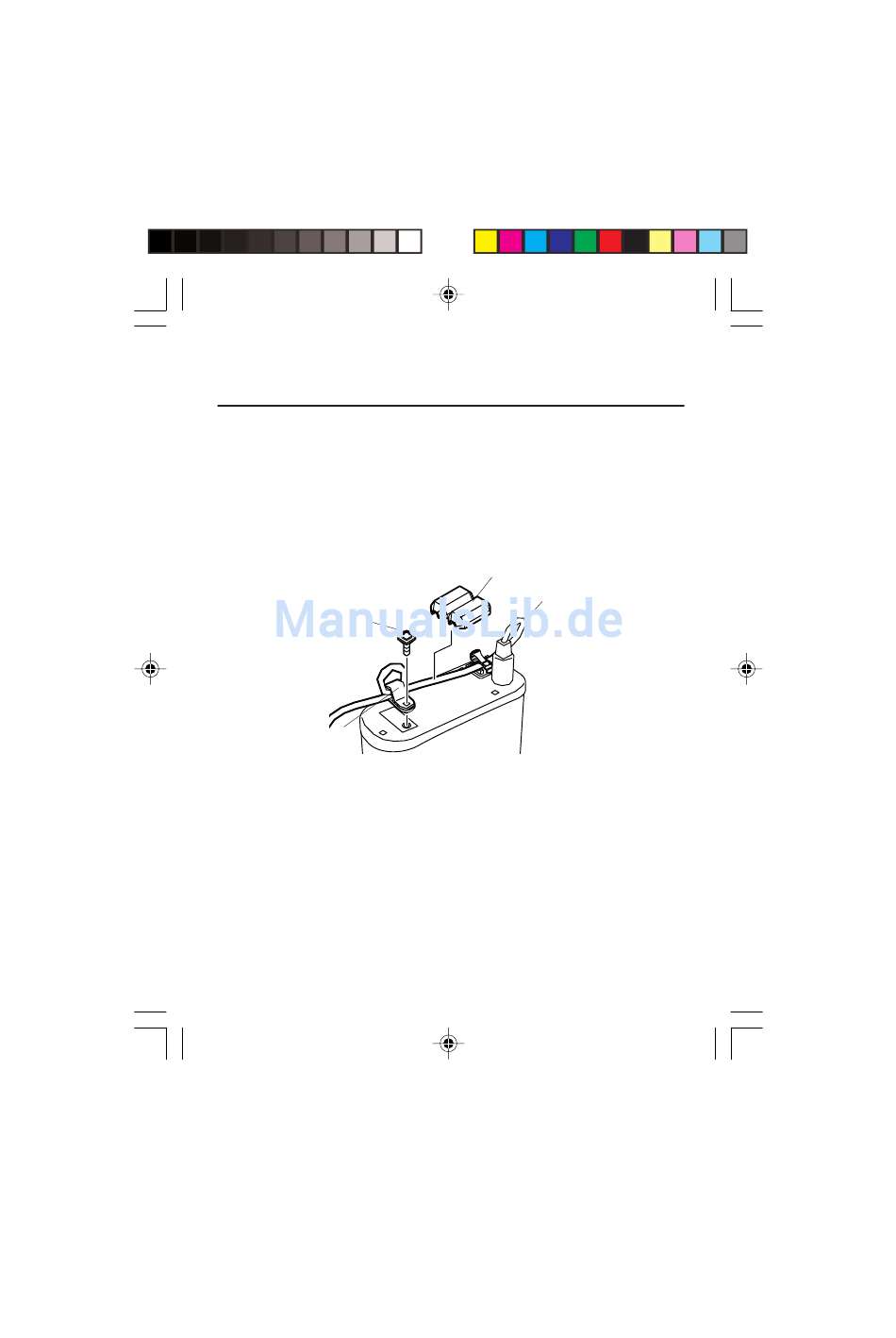

4) Sichern Sie das Serielle Schnittstellen Kabel an dem Drucker mit der
beigefügten Kabelklemme und einer SMW-3x8 Schraube. (s. u. Abb.).
HINWEIS:
Das Kabel zwischen der Kabelklemme und dem Anschluß sollte
locker sein. Sollte das Kabel zu stramm angebracht sein, kann dies
zur Schädigung des Anschlusses führen.
5) Bringen Sie den beigefügten Ferrite Kern an das Serielle Schnittstellen
Kabel an, zwischen dem Anschluß und der Kabelklammer.
SMW-3x8 Schraube
Kabelklemme
HINWEIS: Verwenden Sie das Serielle Schnittstellen Kabel „CABLE-SP2D-S"
oder ein ähnliches Kabel, welches folgende Voraussetzungen
erfülllt:
- 1.2 m Lang
- Abgeschirmt
- Der beiliegende Ferritkern sollte um das Kabel gelegt werden
- Druckeranschluß ist ein 8-Pin Male MINI DIN Typ.
Section 7.p65
GERMAN VERSION GO1-33052
7. SERIELLE SCHNITTSTELLEN KABEL ANSCHLIESSEN
Ferrite Kern
G7- 2
2
Serielle Schnittstellen
Kabel
