- Seite 1 TOSHIBA Barcode Drucker B-EX4T SERIE Bedienungsanleitung...
- Seite 2 Für Europa Dieses Gerät wurde von zertifizierten Stellen getestet und geprüft. Hiermit erklärt Toshiba TEC Corporation, dass dieses Gerät den grundlegenden Anforderungen und weiteren relevanten Zulassungsbestimmungen entspricht. Dieses Gerät benutzt Funkfrequenzen, welche nicht in allen EU und EFTA Ländern standardisiert sind.
- Seite 3 1. Diese Handbuch darf ohne vorherige schriftliche Genehmigung von TOSHIBA TEC weder auszugsweise noch ganz kopiert werden. 2. Wir behalten uns vor den Inhalt des Handbuches ohne Vorankündigung zu ändern.. 3. Für weiter Fragen und Anregungen steht Ihnen der TOSHIBA TEC Fachhandel zur Verfügung.
- Seite 4 1. PRODUKT ÜBERBLICK GERMAN VERSION 1.1 Einleitung 1. PRODUKT ÜBERBLICK Vielen Dank, dass Sie sich für den TOSHIBA B-EX4T1 Drucker 1.1. Einleitung entschieden haben. Dieses Handbuch enthält Informationen zum Betrieb und zur Wartung des Druckers. Bitte lesen Sie es sorgfältig, um die besten Druckergebnisse und eine maximale Lebensdauer des Produktes zu erzielen.
- Seite 5 1. PRODUKT ÜBERBLICK GERMAN VERSION 1.4 Zubehör 1.4. Zubehör Beim Auspacken des Druckers liegt folgendes Zubehör bei. Netzanschluß Drucker ( 1 Stück Sicherheitshinweise Kurzanleitung CD-ROM...

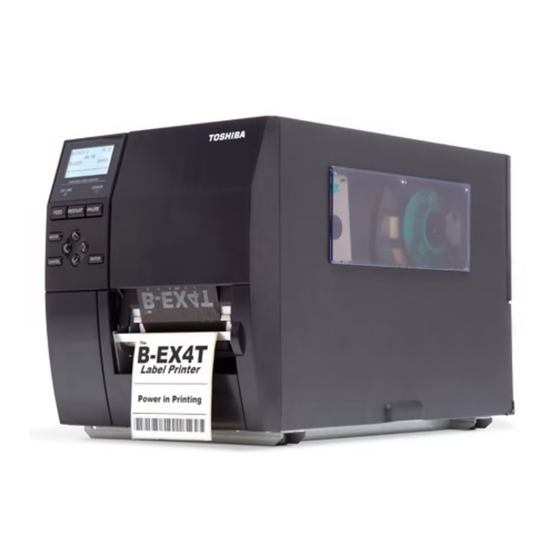

- Seite 6 1. PRODUKT ÜBERBLICK GERMAN VERSION 1.5 Äußeres Die hier verwendeten Bezeichnungen, finden sich in der ganzen 1.5. Äußeres Bedienungsanleitung wieder. 1.5.1. Abmessungen 278 (10.9) 460 (18.1) (12.2) Abmessungen in mm (Inch) 1.5.2. Vorderansicht Gehäusedeckel LCD Message Display Sichtfenster Bedienfeld Papierauslaß 1.5.3.
- Seite 7 1. PRODUKT ÜBERBLICK GERMAN VERSION 1.5 Äußeres 1.5.4. Bedienfeld ONLINE LED ERROR LED PAUSE FEED RESTART MODE LEFT RIGHT CANCEL ENTER DOWN 1.5.5. Details Rollenhalter Farbbandstopper Verschlussring Druckkopf Block Achse Druckkopf Walze Kopfverriegelung Farbbandschaft...
- Seite 8 Diese Option stellt eine Centronics Schnittstelle zur Schnittstelle Verfügung. RS-232C Schnittstelle B-EX700-RS-QM-R Diese Option stellt eine RS-232C Schnittstelle zur Verfügung. Wireless LAN B-EX700-WLAN-QM-R Diese Option stellt eine kabellose Funk Schnittstelle B-EX700-WLAN3-QM-S Schnittstelle (WLAN) zur Verfügung. HINWEIS: Bitte wenden Sie sich an ihren nächsten TOSHIBA TEC Fachhändler.
- Seite 9 2. DRUCKER SETUP GERMAN VERSION 2. DRUCKER SETUP 2. DRUCKER SETUP Dieses Kapitel beschreibt das Vorgehen zum reibungslosen Betrieb des Drucker, es umfasst Vorsichtsmaßnahmen, Material und Farbband Handhabung, Schnittstellen Anschluss, optimale Arbeitsumgebung und das Durchführen eines Testausdrucks. Ablauf Beschreibung Inhaltzverzeichnis Stellen Sie den Drucker gemäß...
- Seite 10 Sie in dem Gerät arbeiten (z. B. Farbbandwechsel, Materialwechsel oder Säubern des Gerätes. • Um die besten Resultate und eine lange Lebensdauer zu erzielen, sollten Sie nur TOSHIBA TEC geprüfte Materialien und Farbbänder verwenden. • Lagern Sie die Farbbänder und das Material gemäß den Spezifikationen.
- Seite 11 2. DRUCKER SETUP GERMAN VERSION 2.2 Netzanschluß 2.2. Netzanschluß 1. Vergewissern Sie sich, daß der Netzschalter auf AUS steht. Verbinden Sie das Netzkabel wie gezeigt mit dem Drucker. ACHTUNG! 1. Vergewissern Sie sich, daß der Netzschalter auf AUS steht (Position ) bevor das Netzkabel eingesteckt wird.
- Seite 12 2. DRUCKER SETUP GERMAN VERSION 2.3 Einlegen des Verbrauchsmaterials 2.3. Einlegen des Verbrauchsmaterials WARNUNG! 1. Fassen Sie keine beweglichen Teile an. So verhindern Sie, dass Finger, Schmuck, Kleidungsstücke oder ähnliches von den beweglichen Teilen erfasst werden. Schalten Sie das Gerät IMMER “AUS”. 2.
- Seite 13 Kopfverriegelungs- Führungsblech für Hebel Materialbeschaffenheit Farbbandachsen abhängig, näheres erfahren Sie bei Ihrem TOSHIBA TEC Fachhändler. 4. Drehen Sie den Verschlussring entgegengesetzt dem Urzeigersinn und 3. Drehen Sie die ziehen den Rollenhalter vom Schaft herunter. Rollenhalterung nicht zu weit gegen den Uhrzeigersinn, da...
- Seite 14 2. DRUCKER SETUP GERMAN VERSION 2.3 Einlegen des Verbrauchsmaterials 2.3.1 Einlegen des Materials Setzten Sie den Rollenhalter auf die Achse und zentrieren Sie das (Fortsetzung) Material. Drehen Sie danach den Verschlussring wieder fest. HINWEIS: Ziehen Sei den Verschlussring Umlenkrolle Nase Rollenhalter nicht zu fest an.
- Seite 15 2. DRUCKER SETUP GERMAN VERSION 2.3 Einlegen des Verbrauchsmaterials 10. Senken Sie den Druckkopfblock bis zum Anschlag. 2.3.1 Einlegen des Materials 11. Möglicherweise muß die Sensorposition eingestellt werden, um den (Fortsetzung) Etikettenanfang zu erkennen. Einstellen der Durchleutungssensor-Position (1) Positionieren Sie den Durchleutungssensor in die Mitte des Materials.
- Seite 16 2. DRUCKER SETUP GERMAN VERSION 2.3 Einlegen des Verbrauchsmaterials 12. Endlosdruck (Batch Mode) 2.3.1 Einlegen des Materials Im Endlosdruck wird die zu druckende Anzahl von Etiketten (Fortsetzung) hintereinander produziert. Spende Modus (Strip Mode) Bei einem optional installiertem Spendemodul, wird das Etikett an der Spendekante vom Trägermaterial gelöst nachdem das Etikett gedruckt ist.
- Seite 17 2. DRUCKER SETUP GERMAN VERSION 2.3 Einlegen des Verbrauchsmaterials 2.3.1 Einlegen des Materials 14. Schneidebetrieb (Fortsetzung) Mit installiertem optionalem Messer kann das Material automatisch geschnitten werden. Sowohl ein Rollenmesser - als auch ein WARNUNG! Rotationsmesser sind verfügbar. Das Messer ist scharf, seien Führen Sie die Materialvorderkante durch das Messer hindurch.
- Seite 18 2. DRUCKER SETUP GERMAN VERSION 2.3 Einlegen des Verbrauchsmaterials 2.3.2. Einlegen des Es sind zwei Materialarten verwendbar: Thermotransfer und Farbbandes Thermodirekt. . Verwenden Sie kein Farbband, wenn sie Thermodirekt Material verwenden. HINWEIS: 1. Schieben Sie die Farbbandstopper ganz an das Ende des Schaftes, indem Sie die Federn zusammendrücken.
- Seite 19 2. DRUCKER SETUP GERMAN VERSION 2.3 Einlegen des Verbrauchsmaterials 3. Positionieren Sie das Farbband mittig und schieben Sie die 2.3.2 Einlegen des Farbbandstopper als Anschlag dagegen. Farbbandes 4. Senken Sie den Druckkopfblock bis zum Anschlag und schließen das (Fortsetzung) Führungsblech um die Farbbandachsen auszurichten. 5.
- Seite 20 2. DRUCKER SETUP GERMAN VERSION 2.4 Anschluss der Datenkabel 2.4. Anschluss der Der folgende Abschnitt beschreibt die Anschlussmöglichkeiten des Druckers an einen PC oder andere Geräte. Datenkabel Abhängig von Ihrem verwendeten System gibt es fünf Möglichkeiten: • Netzwerkanschluss über das Standard LAN Board. •...
- Seite 21 2. DRUCKER SETUP GERMAN VERSION 2.5 Ein-/ Ausschalten ON/OFF Es empfiehlt sich erst den Drucker und dann den PC ein- 2.5. Ein-/ Ausschalten auszuschalten. ON/OFF 1. Betätigen Sie den Netzschalter wie gezeigt, um den Drucker 2.5.1. Einschalten des einzuschalten. Beachten Sie, dass die (|) Seite die EIN Stellung ist. Druckers ACHTUNG! Schalten Sie den Drucker nur...
- Seite 22 3. WARTUNG GERMAN VERSION 3.1 Reinigen 3. WARTUNG Dieses Kapitel beschreibt die Vorgehensweise bei einer Routinewartung. WARNUNG! Durch eine regelmäßige Wartung können Sie dazu beitragen, die hohe Qualität und Leistung ihres Druckers zu erhalten. Bei hohem 1. Schalten Sie das Gerät zur Druckvolumen sollte dies täglich geschehen, bei einem geringen Wartung immer AUS.
- Seite 23 Druckkopfreiniger-Stift oder einem weichen leicht mit Alkohol Sensoren (Fortsetzung) getränktem Tuch. HINWEIS: Bitte beziehen Sie den Druckkopf – Reiniger nur von autorisierten Druckkopf TOSHIBA TEC Fachhändlern. Pinch-Roller-Walze Heizelement Feed-Roller-Walze Walze Reflexions / Durchleuchtungssensor 7. Die Walzen können mit einem weichen leicht mit Alkohol getränktem Tuch gesäubert werden.
- Seite 24 3. WARTUNG GERMAN VERSION 3.1 Reinigen 3.1.3. Schneideeinheit Ein Rollenmesser - und ein Rotationsmesser sind als Option verfügbar. (Option) Beide können in der gleichen Weise gereinigt werden, beachten Sie jedoch bitte die unterschiedlichen Klingen. WARNUNG! Am Beispiel des Rollenmessers ist nun der Reinigungsvorgang 1.
- Seite 25 Dieses Kapitel listet alle Fehlermeldungen auf und erläutert die jeweilige Bedeutung. WARNUNG! Wenn mit den nachfolgenden beschriebenen Maßnahmen ein Fehler nicht beseitigt werden kann, so schalten Sie bitte den Drucker aus, ziehen den Netzstecker und verständigen Ihren TOSHIBA TEC Fachhändler. 4.1. Fehlermeldungen HINWEIS: •...
- Seite 26 2. Legen Sie ein Farbband ein ⇒ Kapitel 2.3.2 3. Der Farbbandsensor ist defekt. 3. Schalten Sie den Drucker aus und wenden Sie sich an Ihren TOSHIBA TEC Fachhändler. KEIN FARBBAND Das Ende des Farbbandes ist erreicht. Legen Sie neues Farbband ein und drücken Sie die [RESTART] Taste.
- Seite 27 4. FEHLERBEHEBUNG GERMAN VERSION 4.1 Fehlermeldungen 4.1 Fehlermeldungen (Fortsetzung) Fehlermeldung Ursache Lösung 1. Der Drucker befindet sich in einem 1. Halten Sie den Drucker von elektrischen SYSTEM ERROR Feld von elektrischem Rauschen. Störungen fern. Oder es befinden sich unabgeschirmte Kabel in der Nähe des Druckers. 2.
- Seite 28 4. FEHLERBEHEBUNG GERMAN VERSION 4.2 Mögliche Ursachen 4.2. Mögliche Ursachen Dieser Absatz beschreibt möglicherweise auftretende Probleme und ihre Ursachen mit Lösungen. Mögliche Probleme Ursache Lösung 1. Das Netzkabel ist nicht eingesteckt. 1. Stecken Sie das Netzkabel ein. Der Drucker lässt sich nicht einschalten.
- Seite 29 4. FEHLERBEHEBUNG GERMAN VERSION 4.3 Beheben eines Papierstaus Dieser Absatz beschreibt detailliert, wie ein Papierstau behoben werden 4.3. Beheben eines kann. Papierstaus 1. Schalten Sie den Drucker aus und ziehen den Netzstecker. ACHTUNG! 2. Gehäuse öffnen. Benutzen Sie keine 3. Drehen Sie die grüne Kopfverriegelung in die Position Free, um das Hilfsmittel, die den Druckkopf Führungsblech der Farbbandachsen zu öffnen.
- Seite 30 5. DRUCKER SPEZIFIKATIONEN GERMAN VERSION 5. DRUCKER SPEZIFIKATIONEN 5. Drucker Spezifikationen Dieses Kapitel beschreibt die Druckerspezifikationen. Model B-EX4T-GS12-QM-R B-EX4T-TS12-QM-R Item Abmessungen (B × T × H) 278 mm × 460 mm × 310 mm (10.9”× 18.1”× 12.2”) Gewicht 37.5 lb (17 kg) (ohne Material und Farbband.) Umgebungstemperatur 5°C bis 40°C (40°F bis 104°F) Luftfeuchtigkeit...
- Seite 31 5. DRUCKER SPEZIFIKATIONEN GERMAN VERSION 5. DRUCKER SPEZIFIKATIONEN Model B-EX4T-GS12-QM-R B-EX4T-TS12-QM-R Item Barcode Typen JAN8, JAN13, EAN8, EAN8+2, EAN8+5, EAN13, EAN13+2, EAN13+5, UPC-E, UPC-E+2, UPC-E+5, UPC-A, UPC-A+2, UPC-A+5, MSI, ITF, NW-7, CODE39, CODE93, CODE128, EAN128, Industrial 2 aus 5, Customer Bar Code, POSTNET, KIX CODE, RM4SCC (ROYAL MAIL 4STATE CUSTOMER CODE), GS1 DataBar zweidimensionale Datencodes...
- Seite 32 Copyright © 2011-2020 TOSHIBA TEC CORPORATION, All Rights Reserved 1-11-1, Osaki, Shinagawa-ku, Tokyo 141-8562, Japan...
- Seite 33 Mincho), Chinese character (Standard), Outline Font: 8 Typen (Standard), Writable character, TrueType Font, Weitere Fonts: Unicode (UTF-32) Unterstützung / Open Type Font (Noto Sans CJK) 2. Weiter Informationen Bitte wenden Sie sich an einen autorisierten Vertriebspartner der Toshiba Tec Corporation, um die (DE)
- Seite 34 neueste Version des Handbuchs zu erhalten. Fehlerbehebung Symptom Grund Lösung Der Druck erfolgt mit Dies geschieht zum Kühlen Der Drucker kann in diesem Unterbrechungen. des Druckkopfs, wenn dieser Zustand weiter genutzt sich nach einem längeren, werden. Es gibt keine kontinuierlichen Probleme hinsichtlich der Druckvorgang erwärmt hat.
