Differenzdrucksensor DDR
5.0

Technische Daten

Messbereich
Max. stat. Betriebsdruck
Berstdruck
Max. Kennlinienabweichung
1)
Reproduzierbarkeit
Max. TK Spanne und Nullpunkt
1) Kennlinienabweichung (Nichtlinearität und Hysterese) bei 25 °
– Nennspannung:
– Betriebspannung:
– Ausgangssignal:
– zulässige Bürde:
– Umgebungstemperatur:
– zul. Medientemperatur:
– zul. Lagertemperatur:
– Gehäuseschutzart:
– Werkstoff Gehäuse:
– Werkstoff medienberührt:
– Elektr. Anschluss:
– Druckanschluss:

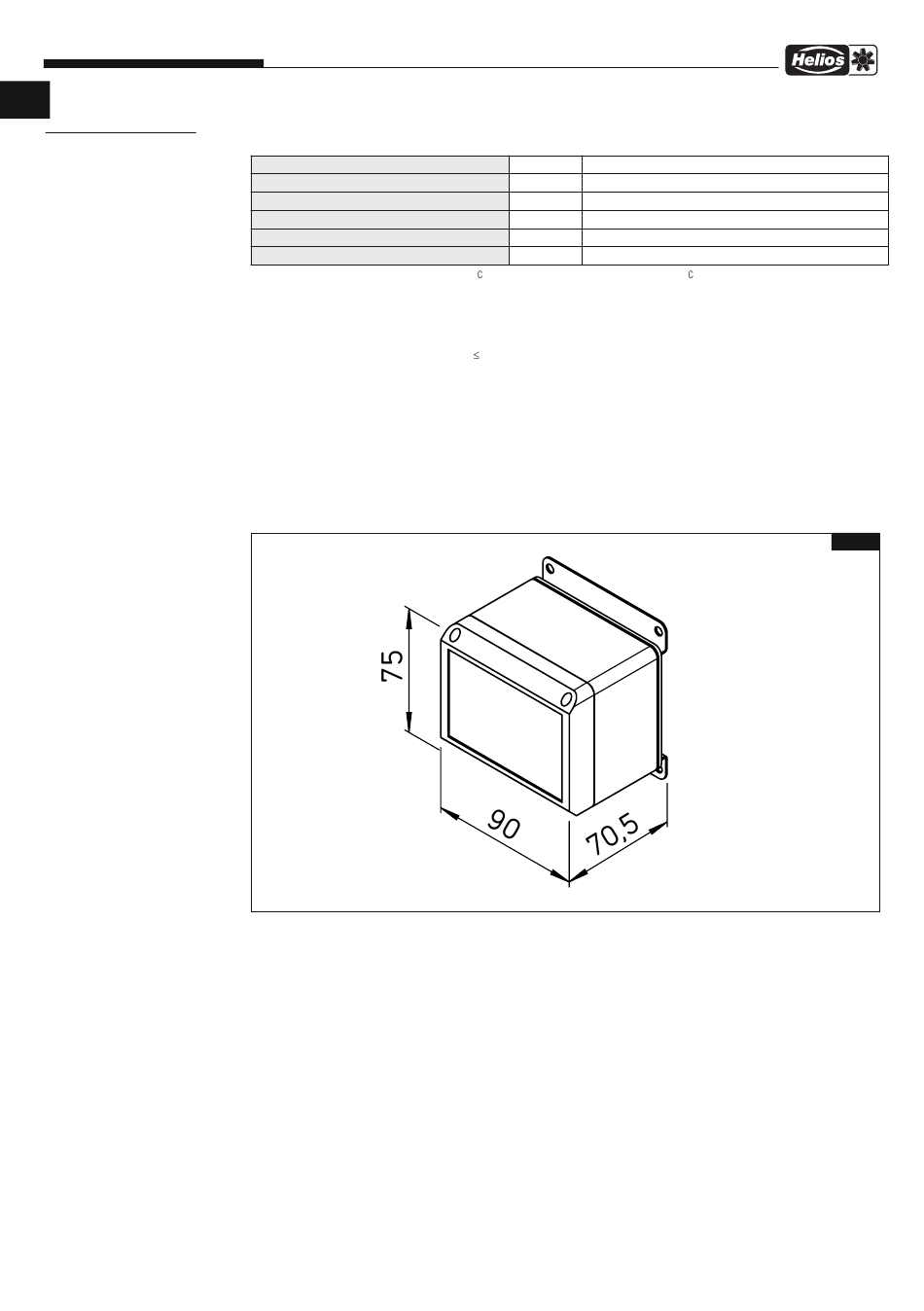

5.1 Abmessungen
Abmessungen in mm
Pa -100 bis 100 Pa
bar 1,0
bar 1,7
1) %FS 1,0
%FS 0,1
2) %FS/10K 0,6
2) Kompensationsbereich 4 ... 50 °
24 V DC
12 bis 36 V DC
4 ... 20 mA Zweileiter
R (U - 12 V) / 0,02 A
L B
-10 °C bis + 70 °C
-10 °C bis + 70 °C
-20 °C bis + 70 °C
IP 65
Polyamid PA 6,6
Silizium, PVC, Aluminium, Messing
1 Rundsteckverbinder M12 (4polig, männlich, A-codiert)
Schlauchverschraubung aus Aluminium für 6/4 mm
6
Abb.3
