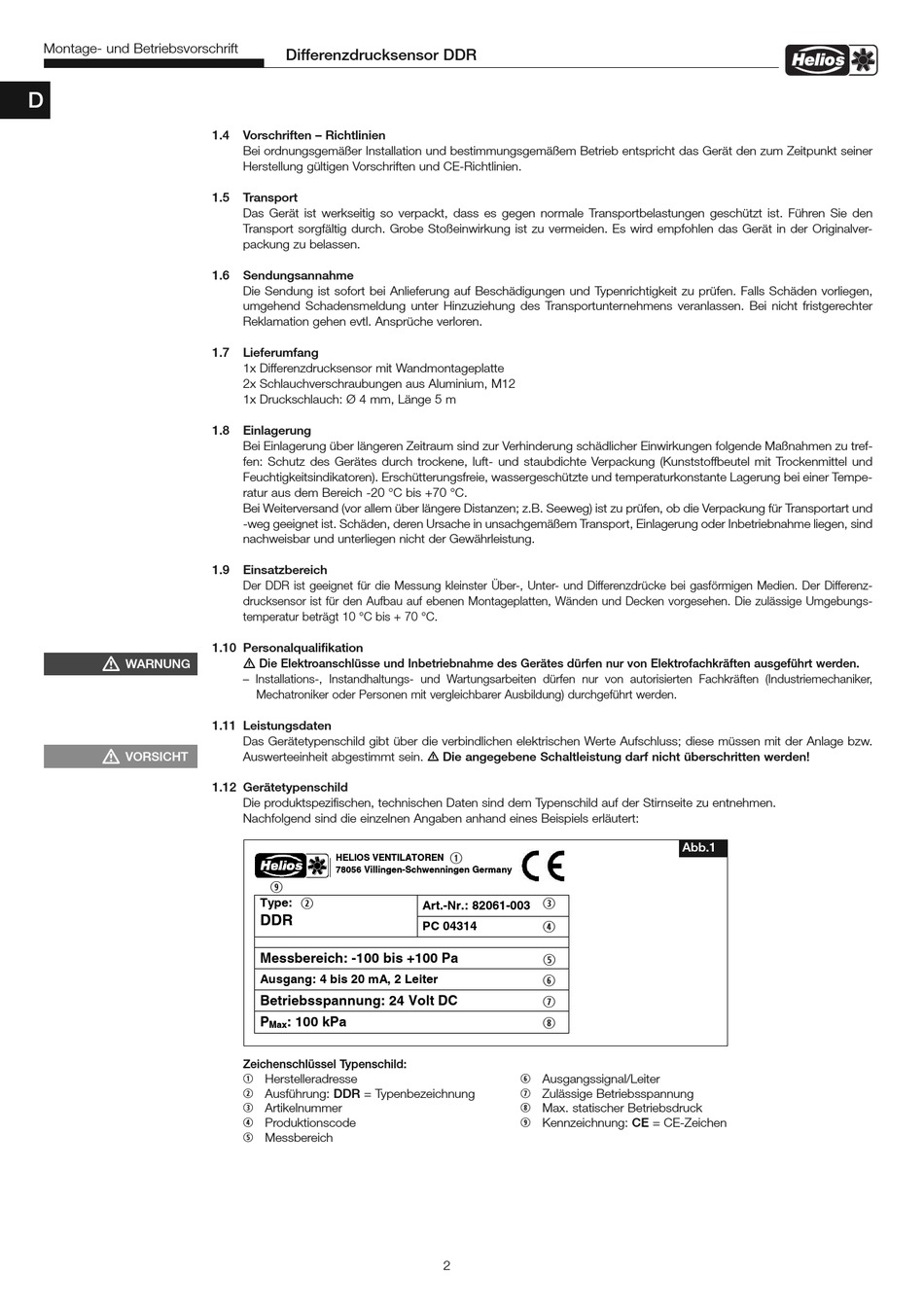

Differenzdrucksensor DDR
1.4
Vorschriften – Richtlinien
Bei ordnungsgemäßer Installation und bestimmungsgemäßem Betrieb entspricht das Gerät den zum Zeit punkt seiner
Herstellung gültigen Vorschriften und CE-Richtlinien.
1.5
Transport
Das Gerät ist werkseitig so verpackt, dass es gegen normale Transportbelastungen geschützt ist. Führen Sie den
Transport sorgfältig durch. Grobe Stoßeinwirkung ist zu vermeiden. Es wird empfohlen das Gerät in der Originalver-
packung zu belassen.
1.6
Sendungsannahme
Die Sendung ist sofort bei Anlieferung auf Beschädi gungen und Typenrichtigkeit zu prüfen. Falls Schäden vorliegen,
umgehend Schadensmeldung unter Hinzuziehung des Transportunternehmens veranlassen. Bei nicht fristgerechter
Reklamation gehen evtl. Ansprüche verloren.
1.7
Lieferumfang
1x Differenzdrucksensor mit Wandmontageplatte
2x Schlauchverschraubungen aus Aluminium, M12
1x Druckschlauch: Ø 4 mm, Länge 5 m
1.8
Einlagerung
Bei Einlagerung über längeren Zeitraum sind zur Ver hin derung schädlicher Einwirkungen folgende Maß nahmen zu tref-
fen: Schutz des Gerätes durch trockene, luft- und staubdichte Verpackung (Kunst stoff beutel mit Trockenmittel und
Feuchtigkeits in di ka to ren). Erschütterungsfreie, wassergeschützte und temperaturkonstante Lagerung bei einer Tempe-
ratur aus dem Bereich -20 °C bis +70 °C.
Bei Weiterversand (vor allem über längere Distanzen; z.B. Seeweg) ist zu prüfen, ob die Verpackung für Transportart und
-weg geeignet ist. Schäden, deren Ursache in unsachgemäßem Transport, Einlagerung oder Inbetriebnahme liegen, sind
nachweisbar und unterliegen nicht der Gewährleistung.
1.9
Einsatzbereich
Der DDR ist geeignet für die Messung kleinster Über-, Unter- und Differenzdrücke bei gasförmigen Medien. Der Differenz-
drucksensor ist für den Aufbau auf ebenen Montageplatten, Wänden und Decken vorgesehen. Die zulässige Umgebungs-
temperatur beträgt 10 °C bis + 70 °C.
1.10 Personalqualifikation
Die Elektroanschlüsse und Inbetriebnahme des Gerätes dürfen nur von Elektrofachkräften ausgeführt werden.
– Installations-, Instandhaltungs- und Wartungsarbeiten dürfen nur von autorisierten Fachkräften (Industriemechaniker,
Mechatroniker oder Personen mit vergleichbarer Ausbildung) durchgeführt werden.
1.11 Leistungsdaten
Das Gerätetypenschild gibt über die verbindlichen elektrischen Werte Aufschluss; diese müssen mit der Anlage bzw.
Auswerteeinheit abgestimmt sein.
1.12 Gerätetypenschild
Die produktspezifischen, technischen Daten sind dem Typenschild auf der Stirnseite zu entnehmen.
Nachfolgend sind die einzelnen Angaben anhand eines Beispiels erläutert:
.
.
HELIOS VENTILATOREN
78056 Villingen-Schwenningen Germany
o
Type:
w
DDR
Messbereich: -100 bis +100 Pa
Ausgang: 4 bis 20 mA, 2 Leiter
Betriebsspannung: 24 Volt DC
P
: 100 kPa
Max
Zeichenschlüssel Typenschild:
q Herstelleradresse
w Ausführung: DDR = Typenbezeichnung
Artikelnummer
r Produktionscode
t Messbereich
Die angegebene Schaltleistung darf nicht überschritten werden!
q
Art.-Nr.: 82061-003
PC 04314
r
y
u
i
y Ausgangssignal/Leiter
u Zulässige Betriebsspannung
i Max. statischer Betriebsdruck
o Kennzeichnung: CE = CE-Zeichen
2
Abb.1
