Rollator Senio SRL

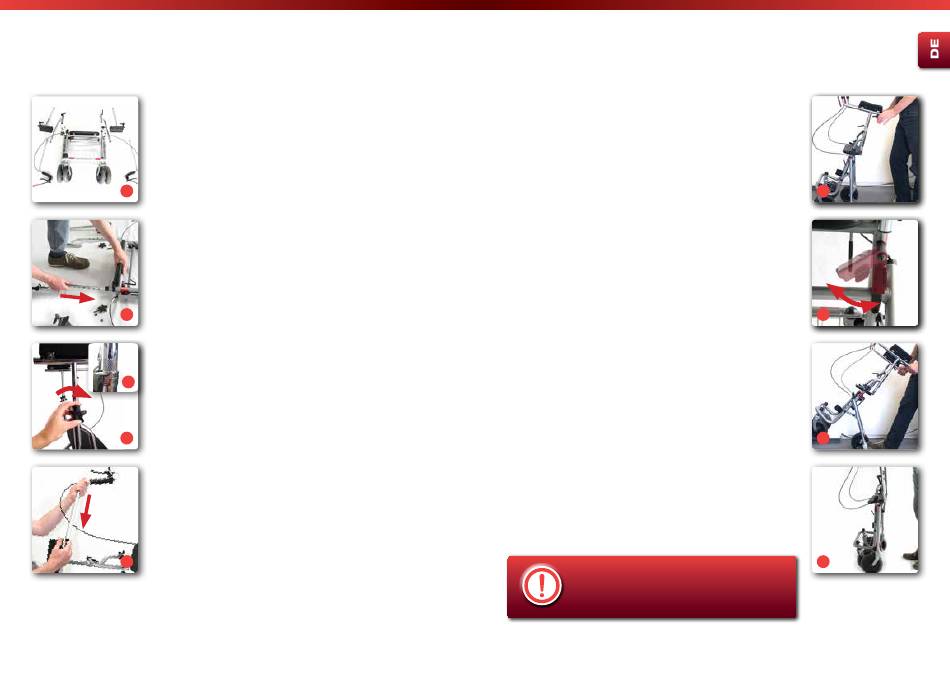

4. Zusammenbau
4.1. Halterung für Armauflagen
anbringen
•
Legen Sie alle Teile des Rollators vor sich auf den Boden (Abb. 4).
•
Beachten Sie, dass die Griffrohre der entsprechenden Seiten bereits
4
mit den Bremsen durch die Bowdenzüge verbunden sind.
•
Schieben Sie das Rohr mit den Bohrlöchern so in die Halterung,
dass die Aufnahme für die Unterarme nach unten zeigt (Abb. 5).
•
Fixieren Sie das Rohr indem Sie die Schraube von innen nach
außen schieben. Setzen Sie außen den gewölbten Plastikadapter
(Radienscheibe) und anschließend die Unterlegscheibe auf die
Schraube.
•
Jetzt schrauben Sie die Sternmutter außen auf die Schraube und
5
ziehen Sie fest.
•
Gehen Sie auf der anderen Seite genauso vor.
4.2. Armauflagen anbringen
6a
•
Schieben Sie die Stange mit der Armauflage in die Halterung, so
dass die Sternschraube nach außen zeigt. Und ziehen Sie sie fest
(Abb. 6). Beachten Sie, dass sich die geriffelte Fläche innerhalb des
6
festzuziehenden Bereichs befindet (Abb. 6a).
•
Schieben Sie nun die Stange mit dem Handgriff und den Bremsen
von oben nach unten durch die Rohre unter den Armauflagen
(Abb. 07). Diese Stangen sind jeweils durch den Bowdenzug
der Bremsen bereits mit der zu nutzenden Seite verbunden. Die
Handgiffe sollten senkrecht nach oben stehen. Sie können auch
beim Einstellen der Armauflagen in die richtige Position gebracht
werden (s. Kapitel 4.6, S. 14).
7
12
| Rollator
Rollator |
4.3. Entfalten
•
Positionieren Sie den B+B Rollator in Fahrtrichtung vor sich.
•
Die Feststellbremsen sind angezogen.
•
Halten Sie den Rollator an den Stangen vor den Armauflagen fest
(Abb. 8).
•
Stellen Sie ihn so, dass beide Hinterräder den Boden berühren.
•
Drücken Sie nun die Stangen der Armauflagen nach unten bis sich
der Rollator entfaltet.
•
Wenn der Rollator auf allen vier Rädern steht, drücken Sie die
Querstange unter dem Sitz zum Boden, bis die Arretierung komplett
eingerastet ist.
•
Legen Sie nun den Entriegelungshebel auf der rechten Seite in die
Senkrechte um den Rollator gegen ungewolltes Falten zu sichern
Abb 9).
4.4. Falten
•
Positionieren Sie den B+B Rollator in Fahrtrichtung vor sich.
•
Betätigen Sie die Feststellbremsen (siehe Kapitel 4.7, S. 15).
•
Achten Sie darauf, dass die Entriegelung gelöst ist (sich in der
Waagerechten befindet) (Abb. 9).
•
Halten Sie den Rollator an den Rohren vor den Armauflagen fest.
•
Kippen Sie den B+B Rollator zu sich heran, bis die Lenkräder frei in
der Luft sind und das Gewicht des Rollators auf den Hinterrädern
liegt. Halten Sie gleichzeitig Ihren Fuß gegen die Ankipphilfe um
einem Wegrutschen vorzubeugen (Abb. 10).
•
Durch leichtes Rütteln löst sich die Arretierung und der Rollator
faltet sich zusammen. Die Lenkräder rutschen zwischen die
Hinterräder (Abb.11).
Beachten Sie, dass sich beim Rütteln der Rollator
ruckartig zusammenfalten
kann.
Bischoff & Bischoff GmbH |19.10.2019 - Revision 1
Rollator Senio SRL
8
8
9
9
10
11
13
