Dieses Gerät erfüllt Grundanforderungen folgender Richtlinie: 9001:2015 zertifiziertes Unternehmen. Pyramid Innovation Ltd. ist der Handelsname der Firma Pyramid Innovation Ltd. • Niederspannungsrichtlinie 2014/35/EG Alle anderen Marken sind Eigentum des Unternehmens Pyramid Innovation Ltd. und seiner Niederlassungen. Symbole Pyramid Innovation Ltd. bemüht sich um inhaltlich korrekte Sowohl in dieser Anleitung als auch am Gerät...
Seite 4
Info-Menü ........................30 Datum & Uhrzeit-Menü ....................30 Display-Menü ........................31 Screenshot........................31 Internationales Menü ....................... 32 Sprachen ........................32 Tastatur-Menü ......................... 33 Netzwerk-Menü ....................... 33 IP-Adresse ........................34 MAC-Adresse ......................34 Name ........................... 34 An Hub anschließen ..................... 34 Datenein-/ausgang .......................
Seite 5
Menü Datenkonverter ...................... 56 Name ........................... 56 Objekt .......................... 56 Code ..........................56 Element-Zuordnungen ....................56 Trennzeichen ....................... 59 Reihenfolge der Zuordnung ..................60 Umsetzer von Daten mit fester Länge................61 Hinzufügen eines Umsetzers von Daten mit fester Länge ..........61 Trennen der Zeichenkette ....................
Umgebung zu prüfen. Sicherheitshinweise Einführung Die Geräte von Pyramid Innovation Ltd. sind für einen bequemen und zuverlässigen Betrieb ausgelegt. Unsachgemäße Verwendung oder Handhabung können jedoch zu Geräte- bzw. Gesundheitsschäden führen. Die nachstehenden Abschnitte enthalten wichtige Angaben zur Einrichtung und Bedienung des Geräts und sollten vor dem Gebrauch des Geräts vom Bediener...
Seite 7
Verwenden Sie für das Gerät ausschließlich werkseitig zugelassenes Zubehör bzw. Ersatzteile. Bei nicht sachgemäßer Nutzung des Geräts gemäß den Anweisungen von Pyramid Innovation Ltd. besteht die Gefahr, dass der vom Gerät gewährleistete Schutz beeinträchtigt wird. Wenden Sie sich bitte bei Problemen an Ihren zuständigen Pyramid Innovation Ansprechpartner.
Geräts dem Händler zurückgegeben werden. Ggf. übernimmt der Händler die Entsorgung bei der Sammelstelle. Weitere Auskünfte über die Einhaltung dieser Richtlinien durch Pyramid Innovation Ltd., Recyclingstellen in Ihrer Nähe und Informationen über Pyramid Innovation Produkte zur Erkennung von Stoffen, die der RoHS-Richtlinie unterliegen, erteilt Ihnen Ihr Vertriebspartner.
Land zu Land. Einzelheiten hierzu entnehmen Sie den Lieferunterlagen bzw. erteilt Ihnen Ihr Vertriebspartner oder Ansprechpartner. Die Gewährleistung entfällt unter folgenden Bedingungen: Das Gerät wird in irgendeiner Art und Weise geändert oder nicht wie von Pyramid • Innovation Ltd. vorgesehen verwendet.
Aufbau der Bedienungsanleitung Einführung Der Drucker ist dazu bestimmt, Gewebekassetten zu bedrucken. Der Betreiber bürgt für die Richtigkeit der gedruckten Informationen. Durch die Verwendung anderer als die vom Hersteller empfohlenen Kassetten kann das Gerät dauerhaft beschädigt werden. Die empfohlenen Kassetten entnehmen Sie der Liste im Anhang A.
Inbetriebnahme Schließen Sie das mitgelieferte Netzkabel an das Netzteil an. Stecken Sie den runden 24V-Stecker in die Steckdose auf der Rückseite des Druckers. Stecken Sie das Netzkabel in die Wandsteckdose. Achtung – Vor Einschalten des Geräts ist sicherzustellen, dass auf dem Drucker kein Magazin installiert ist.

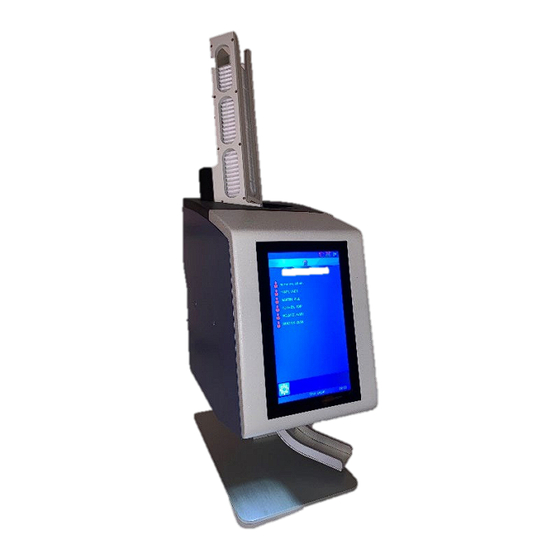

Kapitel 1 – Installation und Inbetriebnahme Beschreibung der Bestandteile A. Abnehmbares Magazin B. Display mit Touchscreen C. Kassetten-Ausgabefach D. Netzteil E. Barcode-Scanner F. Anschlüsse und Netzeingang PI007-D040 v1 Bedienungsanleitung - Pi Kassettendrucker...
Rückseite und Anschlüsse Hinten am Drucker befinden sich mehrere Anschlüsse, darunter der 24V Gleichstrom- Netzteil-Anschluss. Die Signalanschlüsse eignen sich ausschließlich für den Anschluss von Geräten, die den Anforderungen von Klausel 6.3 der Norm IEC 61010-1 bzw. den SELV-Anforderungen der Norm IEC 60950- 2014 entsprechen.
Druckerbedienung Der Drucker bedruckt die Kassette mit der aktuell am Display angezeigten Beschriftung. An der Geräte-Vorderseite befindet sich ein hochauflösendes Touchscreen-Display. Durch Berühren bestimmter Bereiche des Touchscreens bedienen Sie das Gerät und aktivieren Tasten und selbsterklärende Funktionen. Ein Barcode-Scanner befindet sich an der linken vorderen Ecke des Druckers.
Farbband korrekt eingelegt ist. Die Verwendung anderer Farbbänder kann den Kassettendrucker beschädigen bzw. die Beschriftung unlesbar machen. Die für das Thermotransferband von Pyramid Innovation Ltd. verwendete Tinte ist beständig gegen gängige Laborchemikalien wie Alkohole und Xylole.
Seite 16
A. Matte Farbbandseite B. Schiebeklappe C. Farbbandführungsstift D. Druckkopf E. Aufrollspule F. Abrollspule PI007-D040 v1 Bedienungsanleitung - Pi Kassettendrucker...
über den Rand des Magazins herausragen. Wahl der Kassetten Für den Pi Kassettendrucker müssen Kassetten von Pyramid Innovation verwendet werden, da sie für einen optimalen Betrieb speziell auf diesen Drucker ausgelegt sind. Die Verwendung anderer Kassetten kann das Gerät beschädigen bzw. die Druckqualität oder die Beständigkeit gegenüber Druckchemikalien beeinträchtigen.
Kapitel 2 - Benutzeroberfläche Benutzermodus Hinzufügen eines neuen Anwenders Beim Einschalten des Druckers befindet sich dieser im Benutzermodus und zeigt einen einzigen Admin-Benutzer sowie einen provisorischen Benutzer an. Hinzufügen eines neuen Anwenders: 1. Drücken Sie die Taste „Einstellungen“. 2. Drücken Sie die Taste „Anwender“. PI007-D040 v1 Bedienungsanleitung - Pi Kassettendrucker...
Seite 19
3. Drücken Sie die + Taste. 4. Löschen Sie den Text „User_00“ und geben Sie den Vornamen des Anwenders ein. 5. Nutzen Sie zur Eingabe des Vornamens die Buchstaben-Tasten. 6. Drücken Sie abschließend die Bestätigungstaste. PI007-D040 v1 Bedienungsanleitung - Pi Kassettendrucker...
Seite 20
7. Wählen Sie „Nachname“ und geben Sie die entsprechenden Daten ein. 8. Wählen Sie „Initialen“ und geben Sie die entsprechenden Daten ein. 9. Wählen Sie „PIN“ und geben Sie eine (einmalige) PIN-Nummer ein. 10. Ggf. können Sie auch einen ScanCode eingeben. Durch diesen wird ein Anwender automatisch ein- bzw.
Benutzeranmeldung Einloggen ins System: 1. Wählen Sie den gewünschten Anwender und geben Sie die Codenummer ein. 2. Geben Sie die Codenummer ein. 3. Drücken Sie die Bestätigungstaste. 4. Nach Eingabe der korrekten Codenummer wird der Hauptbildschirm angezeigt. Bei Eingabe einer falschen Codenummer wird der Anwender- Bildschirm angezeigt.
Seite 22
Jetzt ist der Drucker startklar. Um weitere Anwender einzugeben, wiederholen Sie die in diesem Abschnitt beschriebenen Schritte. INWEIS ÜR DEN EINWANDFREIEN ETRIEB DES RUCKERS MUSS JEDER NWENDER ÜBER EIGENE NITIALEN EINE EIGENE ODENUMMER UND EINEN EIGENEN ODE VERFÜGEN Zum Ausloggen brauchen Sie nur die Home-Taste zu drücken.
Anwender-Eigenschaften Mit Hilfe dieses Menüs können Sie die Einstellungen des Druckers definieren. Um dieses Menü aufzurufen, gehen Sie wie folgt vor: 1. D „E “. RÜCKEN IE DIE ASTE INSTELLUNGEN 2. D „A “. RÜCKEN IE DIE ASTE NWENDER „E “.
Hauptbildschirm Der Hauptbildschirm dient dazu, den Status des Kassettendruckers anzuzeigen, Beschriftungen zu erstellen und den Druckvorgang zu steuern. A. Drucker-Statusleiste Ganz oben am Display erscheint die Statusleiste des Druckers. tartklar Drucker ist druckbereit. In Betrieb Drucker ist in Betrieb. Anzeige des Farbbandvorrats B.
D. Vorlage In der Vorlage werden die Daten angezeigt, mit denen die Kassette bedruckt wird. Um die Beschriftung zu ändern, berühren Sie das Vorlagen-Feld in der Mitte. E. Play-Taste Durch Drücken der Play-Taste starten Sie den Druckvorgang. F. Auswurf-Taste Durch Drücken der Taste mit dem nach unten zeigenden Pfeil wird die Kassette ausgeworfen.
Bedrucken von Kassetten Der Pi Kassettendrucker wurde entwickelt, um Kassetten auf Abruf zu bedrucken. Am Display wird die Beschriftung angezeigt, mit der die Kassette bedruckt wird. Dieser Abschnitt behandelt das Bedrucken von Kassetten unabhängig davon, wie und wo sie sich in der Druckerwarteschlange befinden.
Durch einmaliges Drücken des Pfeils „Einzelne Kassette verschieben“ wird eine einzige Kassette aus der Warteschlange nach links verschoben. Zunächst wird immer die vordere Kassette bedruckt und dann in Folge alle weiteren Kassetten rechts davon. Abschließend wird die Kassette auf der linken Seite bedruckt. Umkehren der Druckreihenfolge Sie haben die Möglichkeit, die in der Druckerwarteschlange befindlichen Kassetten in umgekehrter Reihenfolge zu bedrucken.
Seite 28
Durch Drücken dieser Taste löschen Sie alle Kassetten in der Warteschlange. Um einzelne Kassetten zu löschen, drücken Sie die Papierkorb-Taste. Mit dieser Taste wird lediglich die vordere Kassette gelöscht. Das bedeutet, dass Sie die zu löschende Kassette zunächst in die vordere Position bringen müssen. Durch Drücken der Papierkorb- bzw.
Menü „Einstellungen“ Home-Taste Durch Drücken dieser Taste an jedem beliebigen Bildschirm werden alle vorgenommenen Änderungen gespeichert und der Hauptbildschirm des Druckers angezeigt. Durch Drücken der Home-Taste am Hauptbildschirm wird der Anwender ausgeloggt und der Bildschirm „Benutzeranmeldung“ angezeigt. Zurück-Taste Durch Drücken dieser Taste werden alle vorgenommenen Änderungen gespeichert und das vorherige Menü...
Info-Menü Dieses Menü gibt Auskunft über die Drucker-Software und allgemeine Informationen. Anzeige folgender Elemente: Software-Version • • Firmware-Version • Gesamtanzahl der bedruckten Kassetten Geräte-ID • Datum & Uhrzeit-Menü Um das Datum und die Uhrzeit einzustellen, drücken Sie im Menü „Einstellungen“ auf das Kalender-Symbol. Ist der Drucker an ein Netzwerk oder einen Computer angeschlossen, empfehlen wir, die Einstellung NETZWERKZEIT VERWENDEN zu aktivieren.
Datum und Uhrzeit manuell anpassen. Für die Einstellung der Region muss UTC (koordinierte Weltzeit) gewählt und die Option NETZWERKZEIT VERWENDEN deaktiviert sein. Datum und Uhrzeit anpassen: 1. D „E “. RÜCKEN IE AUF INSTELLUNGEN 2. D RÜCKEN IE AUF DAS YMBOL ATUM HRZEIT...
Internationales Menü Sprachen Dieses Menü bietet die Möglichkeit, eine andere Sprache zu wählen. Bei allen ausgelieferten Kassettendruckern ist die Standardsprache Englisch. Wählen einer anderen Sprache: 1. D „E “. RÜCKEN IE AUF INSTELLUNGEN 2. D RÜCKEN IE AUF DAS RDKUGEL YMBOL 3.
Tastatur-Menü Bei der Texteingabe über die Tastatur wird der erste Buchstabe groß geschrieben. Dann schaltet das System automatisch auf Kleinschrift um. Durch Deaktivieren dieser Option bleibt die Großschrift bestehen. EXTERNE TASTATUR – Bei Bedarf können Sie eine externe Tastatur an Ihren Kassettendrucker anschließen, mit der Sie Daten in bestimmte Eingabefelder eingeben.
IP-Adresse Wählen Sie für den Anschluss des Druckers an ein Netzwerk die Option IP-Adresse. Sie haben die Wahl zwischen einer vom Netzwerk zugewiesenen IP-Adresse (DNS) oder einer vom Anwender ausgewählten festen IP-Adresse. MAC-Adresse Hier wird die MAC-Adresse des Kassettendruckers angezeigt. Name Hier können Sie den Namen des Druckers ändern, sollten Sie mehrere Geräte anschließen.
Seite 35
DRESSE ZURÜCKZUSETZEN Sobald der Drucker an ein Netzwerk angeschlossen ist, kann er Daten von anderen Anwendungen empfangen – sei es vom Pyramid Innovation Windows® Drucker-Treiber, Pyramid Innovation Hub, von Etikettendesign-Softwarelösungen wie NiceLabel oder von anderen LIS-Systemen. PI007-D040 v1 Bedienungsanleitung - Pi Kassettendrucker...
Drucker-Menü Farbband indexieren Hierdurch erfolgt der Vorschub des Farbbandes. Der Vorschub ist kurz, wenn das Vorschubsystem ordnungsgemäß funktioniert. Handelt es sich beim Vorschub des Bandes um eine längere Distanz (mehr als 1 cm), ist das Vorschubsystem möglicherweise defekt. Drucker zurücksetzen Beim Zurücksetzen beschreibt der Drucker einen Zyklus.
Software-Menü Aktualisierungsprogramm Das Software-Menü bietet die Möglichkeit, die Software der Benutzeroberfläche zu aktualisieren und die vom Anwender vorgenommenen Einstellungen zu übertragen. Die Einstellungen können von einem Memory-Stick auf den Drucker hochgeladen oder vom Drucker auf einen Memory-Stick heruntergeladen werden. Aktualisieren der Software Mit der Upgrade-Funktion können Sie neue Softwaredateien der Benutzeroberfläche auf dem Drucker installieren.
Seite 38
6. W -USB-A IRD AM NSCHLUSS KEINE GÜLTIGE PGRADE „K ATEI GEFUNDEN ERSCHEINT KURZZEITIG DIE ELDUNG !“ D PGRADE GEFUNDEN IESE ELDUNG ERFORDERT KEINE ESTÄTIGUNG Mit dem in der Software eingebetteten Datumscode wird geprüft, ob die Software auf dem USB-Stick neuer oder älter als die auf dem Drucker installierte Software ist.
Konfigurationsdateien Werkseitige Voreinstellungen (Zurücksetzen der XML- Dateien) Durch Wiederherstellung der werkseitigen Voreinstellungen lassen sich die vom Anwender vorgenommenen Konfigurationen zurücksetzen. Hierdurch werden die vom Anwender erstellten Vorlagen und Datenkonverter gelöscht; die Maschineneinstellungen bleiben jedoch erhalten. Zurücksetzen der Konfigurationsdateien (XML): 1. D „E “.
Exportieren der Drucker-Konfiguration (XML) Mit Hilfe der XML-Funktion kann der Anwender seine Konfiguration des Kassettendruckers speichern bzw. kopieren. Es sollte stets eine Sicherheitskopie der Konfiguration angelegt werden, nachdem der Kassettendrucker konfiguriert wurde. Diese ist nützlich, wenn Daten oder Einstellungen verloren gehen oder die Konfiguration versehentlich geändert wird.
Seite 41
5. D „E “. RÜCKEN IE AUF XPORTIEREN 6. H IERAUF WIRD EINE ESTÄTIGUNGSAUFFORDERUNG ANGEZEIGT M DAS OCHLADEN DER ATEIEN ABZUBRECHEN DRÜCKEN M DEN ORGANG FORTZUSETZEN DRÜCKEN IE AUF 7. W XML-D ÄHREND DES XPORTIERENS DER ATEIEN WIRD EINE ELDUNG ANGEZEIGT EENDIGUNG ERSCHEINT ERNEUT XML-M ENÜ...
Importieren der Drucker-Konfiguration (XML) Importieren (Herunterladen) einer Kopie der XML-Dateien: 1. S USB-S USB-B TECKEN IE DEN TICK IN EINE DER BEIDEN UCHSEN USB-S HINTEN AM RUCKER AUPTVERZEICHNIS DES TICKS XML-D SOLLTE EINEN ATZ GÜLTIGER ATEIEN ENTHALTEN 2. D „E “.
Seite 43
6. H IERAUF WIRD EINE ESTÄTIGUNGSAUFFORDERUNG ANGEZEIGT M DAS ERUNTERLADEN DER ATEIEN ABZUBRECHEN DRÜCKEN IE AUF M DEN ORGANG FORTZUSETZEN DRÜCKEN IE AUF Achtung – Durch diesen Vorgang werden die aktuellen XML-Konfigurationsdaten auf dem Drucker überschrieben. 7. W XML-D ÄHREND DES MPORTIERENS DER ATEIEN WIRD EINE ELDUNG ANGEZEIGT...
Schallpegel-Menü Es sind vier Schallpegel-Einstellungen möglich. Mit den Ab- und Aufwärts-Pfeiltasten stellen Sie den gewünschten Pegel ein. Hoher Schallpegel Mittlerer Schallpegel Niedriger Schallpegel Schallpegel auf AUS Einrichten des Windows-Druckers Der Kassettendrucker kann zum Drucken von Etiketten parametriert und genutzt werden, die mit Etikettendesign-Programmen oder LIS-Systemen erstellt worden sind.
Konfigurationsmenü Das Konfigurationsmenü dient der Einstellung des Druckers, damit dieser Daten akzeptieren, in die interne Datenbank importieren und Beschriftungen für die Kassetten erstellen kann. Um das Gerät vollständig zu konfigurieren, sind mehrere Schritte erforderlich, die im nächsten Abschnitt näher beschrieben werden. Daten Mit den Optionen des Daten-Menüs verwalten und konfigurieren Sie die Daten der Datenbank.
Daten-Menü Exportieren Exportieren im CSV-Format Mit der Funktion „Exportieren“ laden Sie die Datenbank des Druckers im CSV-Format auf ein externes Laufwerk hoch. Stecken Sie hierzu einen Memory-Stick in den USB-Anschluss des Kassettendruckers und drücken Sie im Menü „Daten exportieren“ auf CSV. Importieren Mit der Funktion„...
Der andere Druckertreiber kommt zum Einsatz, wenn die gesendeten Dateien von anderen Windows-Treibern oder LabWriter-Programmen stammen. Weitere Informationen zur Einrichtung des Windows-Treibers finden Sie in der Windows- Drucker-Bedienungsanleitung von Pyramid Innovation. Datenbankverwaltung Mit Hilfe dieses Menüs werden die im Drucker gespeicherten Daten verwaltet, exportiert bzw. zurückgesetzt.
Verwenden der internen Beschriftungsfunktion Mit der internen Beschriftungsfunktion konvertiert der Drucker normalen Text in eine druckfähige Beschriftung. Die Übertragung der Daten an den Drucker kann auf verschiedene Weise erfolgen: in Form von Textdateien oder durch Eingabe der Daten über die Tastatur. Zudem können mit dem integrierten Barcodescanner Barcodes gescannt und automatisch an die Scanner-Leiste oben am Hauptbildschirm gesendet werden.
Grundlegende Schritte für einen Beschriftungsentwurf Die Konfiguration, um den Drucker für den Datenimport / die Beschriftung einzurichten, erfolgt in vier Schritten. Diese Schritte sind: Konfigurieren der Elemente • Konfigurieren der Objekte • Konfigurieren des Datenkonverters • Konfigurieren der Vorlage • Elemente Das Menü...
Menü Elemente Datenelemente dienen dazu, Daten zu formatieren und in Vorlagen anzuzeigen. Die Elemente entsprechen Zellen einer Datenbank, die ähnlich wie eine Excel-Tabelle aufgebaut ist: In der oberen Zeile sind die Namen der Elemente aufgeführt und in den Spalten darunter die Daten.
3. D „E “. RÜCKEN IE AUF LEMENTE 4. S CROLLEN IE DURCH DIE ISTE UND WÄHLEN „G 1“. ENERIC 5. D „E “. RÜCKEN IE DIE ASTE DITIEREN Name Name: Der angezeigte Name des Elements kann geändert werden, darf aber nicht mit dem Namen eines anderen Elements identisch sein.
6. W „E “. ÄHLEN IE DEN AMEN UND DRÜCKEN IE DIE ASTE DITIEREN 7. G : „C “ (G EBEN IE DEN NEUEN AMEN EIN ONTAINER EBINDE 8. D RÜCKEN IE DIE ESTÄTIGUNGSTASTE In der Tabelle unten ist zu sehen, dass das Element von Spalte E jetzt „Container“ lautet. Die in der Datenbank erfassten Daten erscheinen in der Tabelle, wie in der nachstehende Abbildung zu sehen: Datenkonverter...
Beispiel ausgehender Daten, die zur Erstellung eines gedruckten Barcodes dienen. Präfix = S19 Fallnr. = 12345 Datenkonverter Suffix1 = A Suffix2 = 01 S19-12345-A-01 Getrennte Daten Trennzeichen dienen der Trennung von Datenelementen; in diesem Fall ist das Trennzeichen ein Bindestrich. Datenelemente können verschieden lang sein. S19-12345-A-01 Daten mit fester Länge Daten mit fester Länge bestehen aus Datenelementen mit fester Länge.
Seite 54
4. D „H “. RÜCKEN IE AUF INZUFÜGEN 5. G EBEN IE FÜR DEN ATENKONVERTER EINEN AMEN EIN 6. D RÜCKEN IE DIE ESTÄTIGUNGSTASTE 7. H „C IERAUF WIRD DAS LEERE ODE SCANNEN ODER “ EINGEBEN EINGEBLENDET PI007-D040 v1 Bedienungsanleitung - Pi Kassettendrucker...
Seite 55
8. D ATEN KÖNNEN ÜBER DIE ASTATUR EINGEGEBEN ÜBER DEN INTEGRIERTEN CANNER EINGELESEN ODER VON DER OFTWARE ÜBERTRAGEN WERDEN IERAUF ERSCHEINEN DIE ATEN IM INGABEFELD 9. D RÜCKEN IE DIE ESTÄTIGUNGSTASTE 10. D „T “ ILDSCHIRM RENNZEICHEN AUSWÄHLEN WIRD EINGEBLENDET INDET DER ATENKONVERTER IN EINER EICHENKETTE EIN...
Menü Datenkonverter Name In diesem Feld wird der Name des Datenkonverters angezeigt. Sie können den Namen im Eingabefeld ändern. Drücken Sie danach die Bestätigungstaste. Objekt In diesem Feld wird das Objekt für den Datenkonverter ausgewählt. Sie können das angezeigte Objekt ändern, indem Sie aus der Dropdown-Liste ein anderes Objekt auswählen.
Seite 57
15. E ENSTER WIRD EINGEBLENDET IE UM ESTÄTIGUNG Ä DER VORGENOMMENEN NDERUNG BITTET ESTÄTIGEN „J “. INWEIS IERDURCH WERDEN ALLE UORDNUNGEN UND EGELN GELÖSCHT 16. W ÄHLEN IE DAS GEWÜNSCHTE RENNZEICHEN UND DRÜCKEN IE DIE ESTÄTIGUNGSTASTE M WEITERE RENNZEICHEN HINZUZUFÜGEN WIEDERHOLEN IE DIE CHRITTE...
Seite 58
18. D AS GEGENWÄRTIG ZUGEORDNETE LEMENT WIRD HERVORGEHOBEN 19. M IT DEN UFWÄRTS FEILTASTEN KÖNNEN WEITERE LEMENTE ANZEIGEN 20. W ÄHLEN IE DAS NEUE LEMENT AUS DER ISTE 21. D RÜCKEN IE DIE ESTÄTIGUNGSTASTE 22. H IERAUF WIRD DIE NEUE UORDNUNG ANGEZEIGT 23.
Datenumsetzer-Merkmale Mit Hilfe des Menüs „Datenkonverter-Einstellungen“ können Sie die Liste der Trennzeichen und die Reihenfolge, in der die Datenelemente vom Datenkonverter eingelesen werden, Ihren Wünschen anpassen. Drücken Sie im Menü „Datenkonverter“ die Taste „Einstellungen“. Trennzeichen Die Liste der verfügbaren Trennzeichen kann erweitert werden. 1.
3. H IERAUF WERDEN EIN INGABEFELD UND EINE ASTATUR EINGEBLENDET EBEN IE ÜBER DIE ASTATUR ODER MIT ILFE DES INTEGRIERTEN CANNERS EIN NEUES RENNZEICHEN EIN 4. S OLLTE DIE ISPLAY ASTATUR NICHT ÜBER DAS GEWÜNSCHTE RENNZEICHEN VERFÜGEN SCANNEN IE EINEN ARCODE DER DIESES RENNZEICHEN ENTHÄLT...
Umsetzer von Daten mit fester Länge Der Umsetzer von Daten mit fester Länge wird verwendet, um Daten zu trennen, die keine Trennzeichen enthalten. Der Umsetzer von Daten mit fester Länge verwendet Datenblöcke zur Trennung der Daten, weshalb die Daten immer gleich lang sein müssen. Sollte die Länge der Daten geändert werden, können die Daten nicht wie gewünscht getrennt werden.
Seite 62
4. D „H “. RÜCKEN IE AUF INZUFÜGEN 5. G EBEN IE FÜR DEN ATENKONVERTER EINEN AMEN EIN 6. D RÜCKEN IE DIE ESTÄTIGUNGSTASTE 7. H „C IERAUF WIRD DAS LEERE ODE SCANNEN ODER “ EINGEBEN EINGEBLENDET PI007-D040 v1 Bedienungsanleitung - Pi Kassettendrucker...
Seite 63
8. D ATEN KÖNNEN ÜBER DIE ASTATUR EINGEGEBEN ÜBER DEN INTEGRIERTEN CANNER EINGELESEN ODER VON DER OFTWARE ÜBERTRAGEN WERDEN IERAUF ERSCHEINEN DIE ATEN IM INGABEFELD 9. D RÜCKEN IE DIE ESTÄTIGUNGSTASTE 10. D A DER ATENKONVERTER KEIN RENNZEICHEN ERKENNT „T “...
Trennen der Zeichenkette Die Zeichenkette ist in Datenelemente zu unterteilen. Wahl des nächsten Trennstrichs Vertikaler Trennstrich Hinzufügen eines neuen Trennstrichs Löschen des gewählten Trennstrichs Verschieben des Trennstrichs um eine Stelle nach links Gewählter vertikaler Trennstrich Verschieben des Trennstrichs um eine Stelle nach rechts 12.
Seite 65
13. D ER VERTIKALE RENNSTRICH ERSCHEINT AN DER ERSTEN MÖGLICHEN TELLE UND KANN DURCH RÜCKEN DER NACH RECHTS ZEIGENDEN FEILTASTE NACH RECHTS VERSCHOBEN WERDEN N DIESEM EISPIEL WIRD DURCH ZWEIMALIGES RÜCKEN DER NACH RECHTS ZEIGENDEN FEILTASTE DER RENNSTRICH ZWEI TELLEN WEITER NACH RECHTS VERSCHOBEN 14.
Seite 66
18. D ER VERTIKALE RENNSTRICH BEFINDET SICH JETZT VIER TELLEN WEITER RECHTS 19. D RÜCKEN IE DIE ASTE ZUM INZUFÜGEN DES RENNSTRICHS 20. D EICHENKETTE IST JETZT IN VERSCHIEDENE LÖCKE UNTERTEILT 21. U M DEN ERSTEN ATENBLOCK EINEM LEMENT ZUZUORDNEN HEBEN IE DIESEN HERVOR UND DRÜCKEN IE DIE...
Seite 67
25. D RÜCKEN IE DIE ESTÄTIGUNGSTASTE Ggf. kann das Objekt zugeordnet werden. Der Datenkonverter ist nun erstellt und einsatzbereit. PI007-D040 v1 Bedienungsanleitung - Pi Kassettendrucker...
Menü „Vorlagen“ Vorlagen legen fest, wie die Datenfelder und Barcodes auf die Kassetten aufgedruckt werden. Für das Layout stehen Ihnen Schriftarten, Schriftgrößen und Barcodes zur Verfügung. Wichtig ist, um den Rand der Vorlage und um die Barcodes herum etwas Weißraum zu lassen. Das Erstellen einer neuen Vorlage ist einfacher, wenn Sie hierzu einen Datenkonverter wählen.
Seite 69
5. H „N “ IERAUF WIRD DIE ENÜ EITE EINGEBLENDET 6. G EBEN IE FÜR DIE ORLAGE DEN GEWÜNSCHTEN AMEN EIN 7. D RÜCKEN IE DIE ESTÄTIGUNGSTASTE 8. L IEGT EIN ATENKONVERTER ZUR ERWENDUNG VOR „D ?“. ERSCHEINT DIE ELDUNG ATENKONVERTER VERWENDEN „J “.
Seite 70
9. W ÄHLEN IE DEN ATENKONVERTER UND DRÜCKEN IE DIE ESTÄTIGUNGSTASTE 10. D IE VOM ATENKONVERTER BEARBEITETEN LEMENTE WERDEN AUTOMATISCH IN DIE ORLAGE EINGEFÜGT 11. D URCH BELIEBIGES NORDNEN DER LEMENTE UND NPASSEN DER CHRIFTART UND GRÖßE ERSTELLEN IE DIE HNEN GEWÜNSCHTE ESCHRIFTUNG PI007-D040 v1 Bedienungsanleitung - Pi Kassettendrucker...
Bearbeiten der Vorlage Hin- und Herschalten zwischen zwei Formatierungsmenüs Drehen des hervorgehobenen Objekts im bzw. entgegen dem Uhrzeigersinn Verschieben des hervorgehobenen Objekts nach oben bzw. nach unten Verschieben des hervorgehobenen Objekts nach links bzw. nach rechts Wechseln beim hervorgehobenen Objekt zwischen normal und fett Wechseln beim hervorgehobenen Objekt zwischen normal und kursiv...
Seite 72
Ausgehend vom Menü „Vorlagen“: 1. D „E “. RÜCKEN IE DIE ASTE LEMENTE 2. H IERAUF WIRD EINE ISTE DER AKTUELLEN LEMENTE ANGEZEIGT 3. D RÜCKEN IE DIE ASTE INZUFÜGEN 4. W ÄHLEN IE AUS DER ANGEZEIGTEN ISTE DAS GEWÜNSCHTE LEMENT AUS 5.
IERAUF WIRD DAS LEMENTE ENÜ ANGEZEIGT Auf Vorlage anzeigen - Ist diese Option angekreuzt, wird das Element in der Druckvorlage angezeigt. Normal - Ist diese Option angekreuzt, wird das Element in der Vorlage angezeigt, aber es kann nicht bearbeitet werden. Inkrementieren - Ist diese Option angekreuzt, inkrementiert das Element mit jeder zusätzlichen Kassette.
Seite 74
2. D RÜCKEN IE DIE ASTE INZUFÜGEN 3. W ÄHLEN IE DAS LEMENT AUS DER ISTE 4. D RÜCKEN IE DIE ESTÄTIGUNGSTASTE 5. H IERAUF WIRD DAS LEMENTE ENÜ ANGEZEIGT 6. A „B “. KTIVIEREN IE DAS ONTROLLKÄSTCHEN NEBEN ARCODE PI007-D040 v1 Bedienungsanleitung - Pi Kassettendrucker...
Seite 75
7. H IERAUF WIRD DAS ARCODE ENÜ ANGEZEIGT 8. W ÄHLEN IE DEN GEWÜNSCHTEN ATENKONVERTER 9. W ÄHLEN IE DIE GEWÜNSCHTE YMBOLOGIE 10. B ESTIMMEN IE GGF RÜFZEICHEN 11. W ÄHLEN IE DIE ARCODE RÖßE NGEACHTET DER GEWÄHLTEN RÖßE WIRD DER ARCODE AUTOMATISCH VERGRÖßERT SOLLTE DIES ZUR...
Einstellungen für die Vorlage Durch Drücken der Taste „Einstellungen“ auf der Vorlagenseite werden die für die jeweils gewählte Vorlage verfügbaren Einstellungen angezeigt (jede Vorlage besitzt ihr eigenes Menü „Einstellungen“). Mit der Option „Name“ können Sie den Namen der Vorlage ändern. Mit der Option „Datenkonverter“...
Erweiterte Druckfunktionen Vorlagen bearbeiten Zur Ergänzung der Beschriftung mit zusätzlichen Daten können alle für den Anwender editierbaren Elemente bearbeitet werden, die bei der Erstellung der Vorlage eingerichtet wurden. Jede Kassette verfügt durch diese editierbaren Elemente über einzigartige Informationen; nicht alle Kassetten erfordern die gleichen Daten. Editieren der Elemente einer Vorlage: 1.
Auswählen der Vorlagen Für den Druck können viele verschiedene Vorlagen erstellt und genutzt werden. Auswählen einer anderen Vorlage: 5. B ERÜHREN IE AM AUPTBILDSCHIRM DAS ORLAGEN 6. D EITE ZUM DITIEREN DER ORLAGENDATEN WIRD „V “. ANGEZEIGT RÜCKEN IE DIE ASTE ORLAGE 7.
9. D EITE ZUM DITIEREN DER ORLAGENDATEN WIRD ANGEZEIGT RÜCKEN IE DIE ESTÄTIGUNGSTASTE AUPTBILDSCHIRM WIRD DIE GEÄNDERTE ORLAGE ANGEZEIGT Erstellen von Kassetten-Serien Sie können mit einem einzigen Druckauftrag eine ganze Reihe von Kassetten im so genannten Seriendruck-Verfahren bedrucken. Der Seriendruck ist nur mit inkrementierten Vorlagen möglich. Um eine Serie von Kassetten zu erstellen, muss ein Anwender am Hauptbildschirm angemeldet sein.
Seite 80
2. I CANNER ELD MÜSSEN ATEN ANGEZEIGT SEIN 3. D „S “. RÜCKEN IE DIE ASTE ERIE Hierauf wird das Menü „Serie erstellen“ angezeigt. In diesem Feld sind die VON und BIS Daten abgebildet. Durch Drücken der Ab- und Aufwärts-Pfeiltasten werden die hervorgehobenen Daten ab- bzw.
Seite 81
5. D RÜCKEN IE DIE ESTÄTIGUNGSTASTE 6. E S WERDEN ASSETTEN ERSTELLT 7. D RÜCKEN IE ZUM EDRUCKEN DER ASSETTEN DIE ASTE PI007-D040 v1 Bedienungsanleitung - Pi Kassettendrucker...
Erstellen eines Protokolls Ein Protokoll ist eine gespeicherte Kassetten-Serie. Sobald eine Kassetten-Serie erstellt wurde, kann diese als Protokoll gespeichert werden, um später auf Abruf wiederverwendet zu werden. Auf diese Weise können Sie im Handumdrehen Kassetten-Stapel erstellen. Mit dem Protokoll werden alle vom Anwender bearbeiteten Elemente der Serie gespeichert, u.a.: −...
Seite 83
5. W ÄHLEN IE AUS DER ROPDOWN ISTE 6. D RÜCKEN IE DIE ESTÄTIGUNGSTASTE 7. D „E RÜCKEN IE DIE ASTE INZELNE ASSETTE NACH LINKS “. VERSCHIEBEN 8. B ERÜHREN IE DAS ESCHRIFTUNGSFELD DER ABGEBILDETEN ASSETTE PI007-D040 v1 Bedienungsanleitung - Pi Kassettendrucker...
Seite 84
9. W ÄHLEN IE AUS DER ROPDOWN ISTE 10. D RÜCKEN IE DIE ESTÄTIGUNGSTASTE 11. D „E RÜCKEN IE DIE ASTE INZELNE ASSETTE NACH LINKS “. VERSCHIEBEN 12. B ERÜHREN IE DAS ESCHRIFTUNGSFELD DER ABGEBILDETEN ASSETTE PI007-D040 v1 Bedienungsanleitung - Pi Kassettendrucker...
Seite 85
13. W ÄHLEN IE AUS DER ROPDOWN ISTE 14. D RÜCKEN IE DIE ESTÄTIGUNGSTASTE 15. D „E RÜCKEN IE DIE ASTE INZELNE ASSETTE NACH LINKS “. VERSCHIEBEN 16. B ERÜHREN IE DAS ESCHRIFTUNGSFELD DER ABGEBILDETEN ASSETTE PI007-D040 v1 Bedienungsanleitung - Pi Kassettendrucker...
Seite 86
17. W ÄHLEN IE AUS DER ROPDOWN ISTE 18. D RÜCKEN IE DIE ESTÄTIGUNGSTASTE 19. D „E RÜCKEN IE DIE ASTE INZELNE ASSETTE NACH LINKS “. VERSCHIEBEN 20. B ERÜHREN IE DAS ESCHRIFTUNGSFELD DER ABGEBILDETEN ASSETTE PI007-D040 v1 Bedienungsanleitung - Pi Kassettendrucker...
Seite 87
21. W ÄHLEN IE AUS DER ROPDOWN ISTE 22. D RÜCKEN IE DIE ESTÄTIGUNGSTASTE 23. A UF DIESE EISE WURDEN ASSETTEN MIT BEARBEITETEN LEMENTEN ERSTELLT IT DER ROTOKOLL ASTE SPEICHERN BZW RUFEN IE EIN GESPEICHERTES ROTOKOLL AB 24. D „P “.
25. H IERAUF WIRD DAS ENSTER ZUR INGABE DES ROTOKOLL AMENS EINGEBLENDET EBEN IE DEN GEWÜNSCHTEN AMEN EIN 26. D RÜCKEN IE DIE ESTÄTIGUNGSTASTE UM DAS ROTOKOLL ZU SPEICHERN Abrufen eines Protokolls Wird eine Kassetten-Serie angezeigt, erscheint durch Drücken der Protokoll-Taste die Seite „Protokoll speichern“.
5. D ASSETTEN SOLLTEN ERSTELLT SEIN 6. D RÜCKEN IE ZUM EDRUCKEN DER ASSETTEN DIE ASTE Datenkonverter-Regeln Der Datenkonverter verfügt über eine regelgeleitete Funktion, mit der sich bestimmte Software- und Druckerfunktionen automatisieren lassen. Anhand verschiedener Regeln können Änderungen an Vorlagen, Elementen, Daten, Magazinen, Serien und Protokollen vorgenommen werden.
Erstellen einer neuen Regel Die Regel wird vom Datenkonverter für ein Element erstellt. Zum Erstellen einer neuen Regel gehen Sie wie folgt vor: 1. D „E “ RÜCKEN IE DIE ASTE INSTELLUNGEN 2. D „D “. RÜCKEN IE DIE ASTE ATEN 3.
Seite 91
9. D „H “. RÜCKEN IE DIE ASTE INZUFÜGEN 10. H IERAUF WIRD DAS ENSTER ZUR INGABE DES AMENS DER EGEL EINGEBLENDET EBEN IE EINEN AMEN EIN UND DRÜCKEN IE DIE ESTÄTIGUNGSTASTE 11. H IERAUF WIRD DAS ONFIGURATIONSMENÜ FÜR DIE EGEL ANGEZEIGT Eine Regel ist eine Funktion, die einen Test und einen Befehl...
Seite 92
Der Test vergleicht mit Hilfe eines Operators das Element mit einem Wert. Die Liste der Operatoren enthält gängige Formelzeichen und einen „IsDelimited“ und einen „NotDelimited“ Operator. Dieser Operator bestimmt, ob die Daten ungleich dem Element sind. Dieser Operator bestimmt, ob die Daten kleiner oder gleich dem Element sind. Dieser Operator bestimmt, ob die Daten gleich dem Element sind.
Der Befehl wird durchgeführt, wenn der Test bestanden wurde. Der durchzuführende Befehl ist auf Grundlage des bestandenen Tests festzulegen. Wählen Sie auf der Seite „Regeln“ die Option „Befehl“ und anschließend den Typ des Befehls. Die für den Befehl zur Verfügung stehenden Objekte sind: Liste erstellen Dieses Objekt erstellt eine Kassetten-Serie anhand einer Liste, die im Elemente-Menü...
Wert des Elements übertragen Durch dieses Objekt wird der Wert eines Elements auf ein anderes Element übertragen. Sie müssen das Element auswählen, auf das der Wert übertragen werden soll. Regeln, die die Operatoren IsDelimited und SetDelimited verwenden, sind recht komplex. Das nachstehende Beispiel soll verdeutlichen, wie diese Regeln zur Anwendung kommen.
Seite 95
4. D „R “ RÜCKEN IE IM HIERAUF ANGEZEIGTEN ENÜ EGELN „H “. ASTE INZUFÜGEN 5. G EBEN IE DEN AMEN DER EGEL EIN 6. D RÜCKEN IE DIE ESTÄTIGUNGSTASTE „DELIMIT 1“ 7. H IERAUF WIRD DIE EITE FÜR DIE EGEL ANGEZEIGT 8.
Seite 96
9. D „T “ RÜCKEN IE IM HIERAUF ANGEZEIGTEN ENÜ „O “. PERATOR 10. H EBEN IE IN DEM HIERAUF ANGEZEIGTEN ENÜ „O “ „I “ PERATOREN PTION ELIMITED HERVOR 11. D RÜCKEN IE DIE ESTÄTIGUNGSTASTE 12. D „T “ RÜCKEN IE IM HIERAUF ANGEZEIGTEN ENÜ...
Seite 97
13. G „W “ EBEN IE IM RENNZEICHEN EIN 14. D RÜCKEN IE DIE ESTÄTIGUNGSTASTE 15. H IERAUF WIRD DAS ENÜ MIT DEN GEWÄHLTEN INSTELLUNGEN ANGEZEIGT RÜCKEN IE DIE ESTÄTIGUNGSTASTE 16. D „DELIMIT 1“ RÜCKEN IE IM HIERAUF ANGEZEIGTEN ENÜ „B “.
Seite 98
17. D „T “. RÜCKEN IE AUF 18. W „B ÄHLEN IE IN DEM HIERAUF ANGEZEIGTEN ENÜ EFEHL “ „T “. AUSWÄHLEN PTION RENNZEICHEN SETZEN 19. D RÜCKEN IE DIE ESTÄTIGUNGSTASTE 20. H „B “. U IERAUF ERSCHEINT DAS ENÜ EFEHL M DEN “0”...
Seite 99
22. W „E ÄHLEN IE IN DEM HIERAUF ANGEZEIGTEN ENÜ LEMENT “ „G 1“. AUSWÄHLEN PTION ENERIC 23. D RÜCKEN IE DIE ESTÄTIGUNGSTASTE 24. D „DELIMIT 1“ RÜCKEN IE IM HIERAUF ANGEZEIGTEN ENÜ ESTÄTIGUNGSTASTE 25. D „R “ RÜCKEN IE IM HIERAUF ANGEZEIGTEN ENÜ...
Seite 100
26. G EBEN IE IN DEM HIERAUF ANGEZEIGTEN ENÜ DEN AMEN EGEL EIN 27. D RÜCKEN IE DIE ESTÄTIGUNGSTASTE 28. D „DELIMIT 2“ RÜCKEN IE IM HIERAUF ANGEZEIGTEN ENÜ „T “. 29. D „T “ RÜCKEN IE IM HIERAUF ANGEZEIGTEN ENÜ...
Seite 101
30. H EBEN IE IN DEM HIERAUF ANGEZEIGTEN ENÜ „O “ „I “ PERATOREN PTION ELIMITED HERVOR 31. D RÜCKEN IE DIE ESTÄTIGUNGSTASTE 32. D „T “ RÜCKEN IE IM HIERAUF ANGEZEIGTEN ENÜ „W “. 33. G „W EGEN IE IN DEM HIERAUF ANGEZEIGTEN ENSTER “...
Seite 102
35. D „T “ RÜCKEN IE IM HIERAUF ANGEZEIGTEN ENÜ ESTÄTIGUNGSTASTE 36. D „DELIMIT 2“ RÜCKEN IE IM HIERAUF ANGEZEIGTEN ENÜ „B “. EFEHL 37. D „B “ RÜCKEN IE IM HIERAUF ANGEZEIGTEN ENÜ EFEHL „T “. PI007-D040 v1 Bedienungsanleitung - Pi Kassettendrucker...
Seite 103
38. H „B “ IERAUF WIRD DAS ENÜ EFEHL AUSWÄHLEN ANGEZEIGT „T “. ÄHLEN IE DEN EFEHL RENNZEICHEN SETZEN 39. D RÜCKEN IE DIE ESTÄTIGUNGSTASTE „B “. U 40. H IERAUF ERSCHEINT DAS ENÜ EFEHL M DEN “1” RENNZEICHEN NDEX AUF ZU SETZEN DRÜCKEN ZWEIMAL DIE...
Seite 104
44. D „B “ RÜCKEN IE IM HIERAUF ANGEZEIGTEN ENÜ EFEHL ESTÄTIGUNGSTASTE 45. D „D 2“ RÜCKEN IE IM HIERAUF ANGEZEIGTEN ENÜ ELIMIT ESTÄTIGUNGSTASTE 46. D „R “ RÜCKEN IE IM HIERAUF ANGEZEIGTEN ENÜ EGELN ESTÄTIGUNGSTASTE PI007-D040 v1 Bedienungsanleitung - Pi Kassettendrucker...
Seite 105
47. D „D RÜCKEN IE IM HIERAUF ANGEZEIGTEN ENÜ ATEN “ UORDNUNG ASTE PI007-D040 v1 Bedienungsanleitung - Pi Kassettendrucker...
Anforderungen an Kassetten Um dauerhaft eine optimale Druckqualität zu erzielen, müssen für den Pi Kassettendrucker Kassetten von Pyramid Innovation verwendet werden. Durch den Einsatz von Kassetten anderer Hersteller besteht das Risiko, dass der Kassettendrucker beschädigt wird. Der Gebrauch anderer Kassetten-Marken erfordert die Abnahme durch das jeweilige Labor.
Übersicht der Symbole Information Daten Datum und Display Uhrzeit International Tastatur Netzwerk Drucker Schall- Software Anwender Elemente pegel Daten Objekte Vorlagen Daten- konverter PI007-D040 v1 Bedienungsanleitung - Pi Kassettendrucker...
24 V DC Strom 1,5 A Druckauflösung 300 dpi Druckgeschwindigkeit 3-5 Sek. im Schnitt (ganzflächiger Druck) Kassetten Für das Gerät sind Kassetten von Pyramid Innovation zu verwenden. Umgebungsbedingungen Höhenlage bis zu 2.000 m Umgebungstemperatur 5˚C bis 40°C Empfohlener Temperaturbereich: +15˚C bis +30 ˚C (+59 ˚F bis +86 ˚F) Der Betrieb des Geräts außerhalb des empfohlenen...
Netzkabel - China SP50015 Netzkabel - Japan SP50016 Druckkopf-Reinigungsset P30001-E Kassetten-Magazin P52001-E Anhang A Empfohlene Kassetten-Modelle Empfohlene Hersteller / Marke Temperatur- Einstellung Einbettkassetten von Pyramid Innovation Biopsiekassetten von Pyramid Innovation Mikrobiopsiekassetten von Pyramid Innovation PI007-D040 v1 Bedienungsanleitung - Pi Kassettendrucker...
Wurde das Gerät in Zusammenhang mit Proben von bei Menschen oder Tieren bekannten übertragbaren spongiformen Enzephalophatien wie Creutzfeldt-Jakob-Krankheit, Traberkankheit oder BSE (Rinderwahn) genutzt? JA / NEIN Falls ja, wenden Sie sich bitte an den Kundendienst von Pyramid Innovation, bevor Sie weitere Maßnahmen ergreifen. Unterschrift ……………………………………………………. Funktion ………………………………………………….………. Name (Druckbuchstaben) …………………………………………………………………………………………………..
Seite 112
Teil 2 Checkliste für die Rücksendung von Geräten Bitte nehmen Sie zur vorschriftsmäßigen Rücksendung Ihres Gerätes folgende Checkliste zu Hilfe. Alle Reagenzien / Wachsrückstände wurden vom Gerät einschließlich der Prallflächen (sofern zutreffend) entfernt ……………………………………………………………………………………………………………...… Die Zubehörteile sind gesichert / einzeln aufgelistet……………………………………………………………….. Das Gerät verfügt über Transportsicherungen gemäß...
