Montage
5.

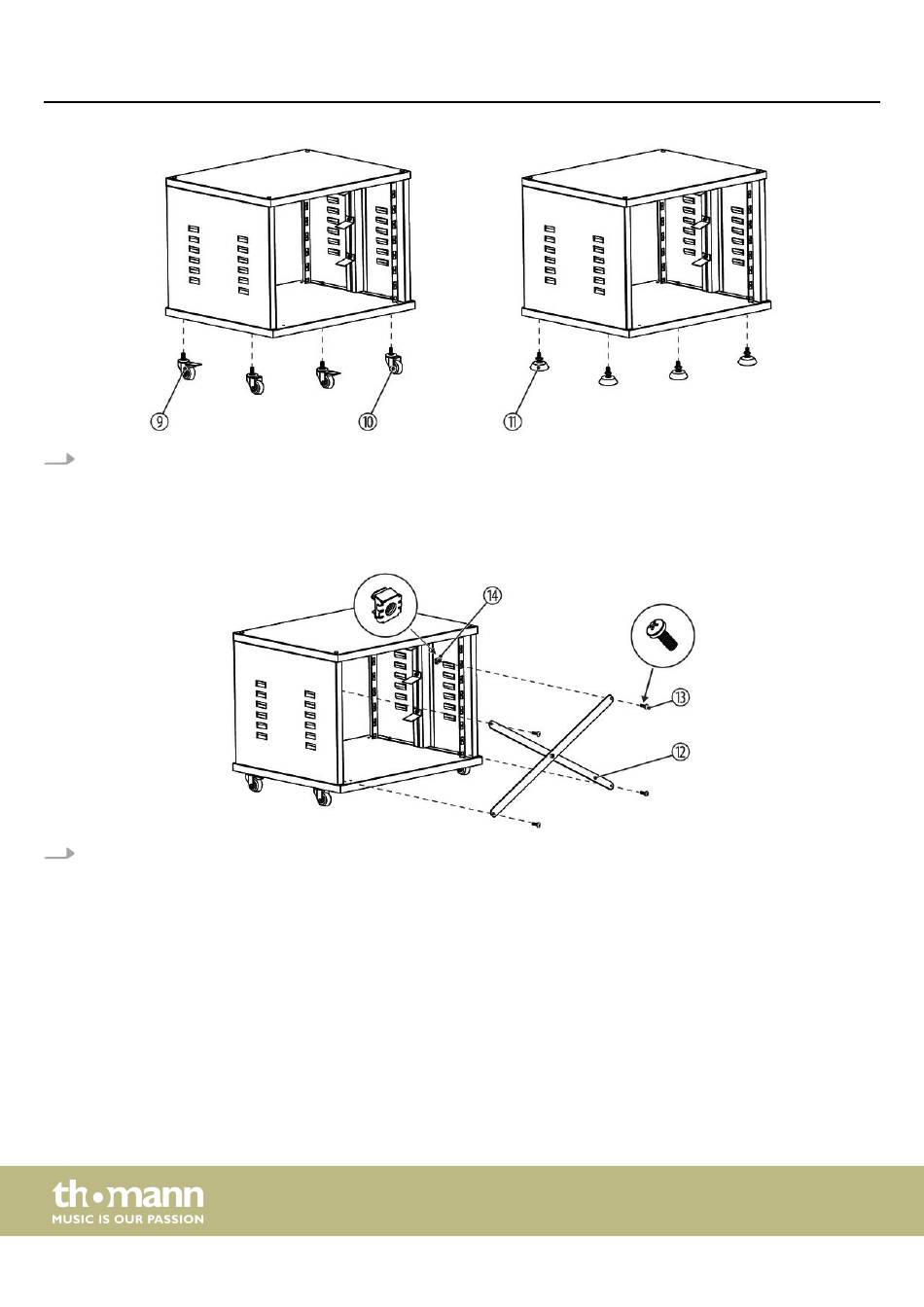

Legen Sie die montierte Einheit mit der Deckplatte nach unten auf einer geeigneten Montagefläche ab. Benutzen Sie eine
weiche Unterlage, um Beschädigungen an der Montage- oder an der Gehäuseoberfläche zu vermeiden.
Montieren Sie die beiden Rollen (10) und die beiden Rollen mit Feststellmechanismus (9) oder alternativ die vier höhenvers‐
tellbaren Standfüße (11) an die Bodenplatte.
Nur gültig für Artnr. 351448 Millenium SR-2008
6.
Stellen Sie die montierte Einheit mit den Rollen/höhenverstellbaren Standfüßen nach unten ab.
Montieren Sie wie abgebildet die Querstrebe (12) mit vier Kreuzschlitzschrauben M6 × 20 (13) und vier Käfigmuttern
M6 (14) mit einem Kreuzschlitzschraubendreher in den Rack-Schienen der Seitenteile.
10
