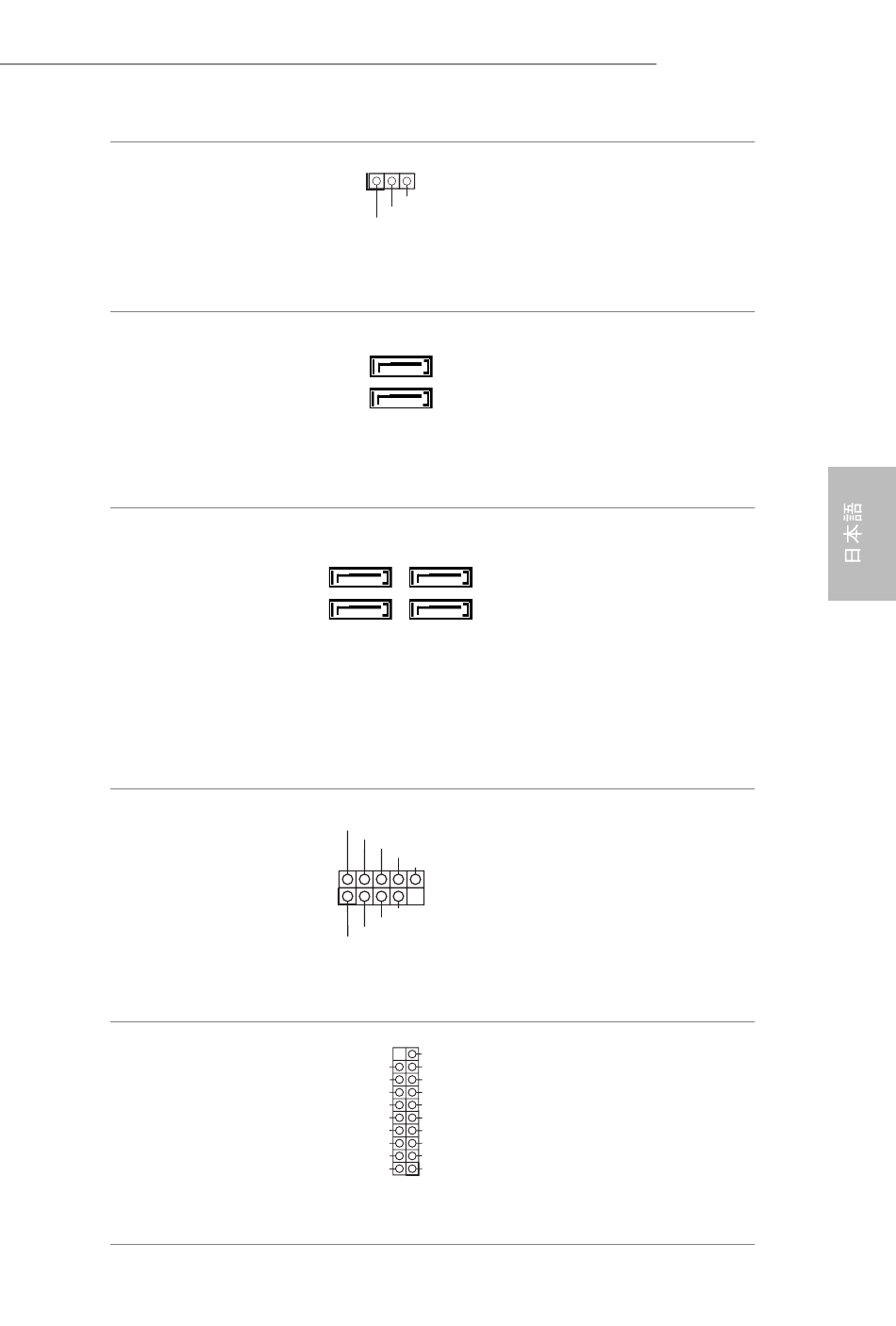

電源 LED ヘッダー
（3 ピン PLED1）
（p.1、 No. 15 参照）
シリアル ATA2 コネクタ
ー
(SATA2_0:
p.1、 No. 7 参照）
(SATA2_1:
p.1、 No. 8 参照）
シリアル ATA3 コネクタ
ー
（SATA3_0 ：
p.1、 No. 9 参照）
(SATA3_1:
p.1、 No. 14 参照）
（SATA3_2 ：
p.1、 No. 11 参照）
（SATA3_3 ：
p.1、 No. 10 参照）
USB 2.0 ヘッダー
（9 ピン USB4_5）
（p.1、 No. 18 参照） （ 9 ピン
USB6_7）
（p.1、 No. 17 参照）
USB 3.0 ヘッダー
（19 ピン USB3_2_3）
（p.1、 No. 6 参照）
1
PLED-
PLED+
PLED+
SATA2_0
SATA2_1
SATA3_0 SATA3_3
SATA3_1 SATA3_2
USB_PWR
P-
P+
GND
DUMMY
1
GND
P+
P-
USB_PWR
Vbus Vbus
Vbus IntA_PB_SSRX-
IntA_PA_SSRX- IntA_PB_SSRX+
IntA_PA_SSRX+ GND
GND IntA_PB_SSTX-
IntA_PA_SSTX-
IntA_PB_SSTX+
IntA_PA_SSTX+ GND
GND IntA_PB_D-
IntA_PA_D- IntA_PB_D+
IntA_PA_D+
Dummy
1
システムの電源ステー
タスを表示するために、
シャーシ電源 LED をこの
ヘッダーに接続してく だ
さい。
これら 2 つの SATA2 コネ
クターは、 最高 3.0 Gb/ 秒
のデータ転送速度で内部
ストレージデバイス用の
SATA データケーブルを
サポートします。
これら 4 つの SATA3 コネ
クターは、 最高 6.0 Gb/ 秒
のデータ転送速度で内部
ストレージデバイス用の
SATA データケーブルを
サポートします。
I/O パネルの 2 つの USB
2.0 ポートに加えて、 この
マザーボードには 2 つの
ヘッダーがあります。 各
USB 2.0 ヘッダーは、 2 つ
のポートをサポートでき
ます。
I/O パネルの 4 つの USB
3.0 ポートに加えて、 この
マザーボードには 1 つの
ヘッダーがあります。 各
USB 3.0 ヘッダーは、 2 つ
のポートをサポートでき
ます。
