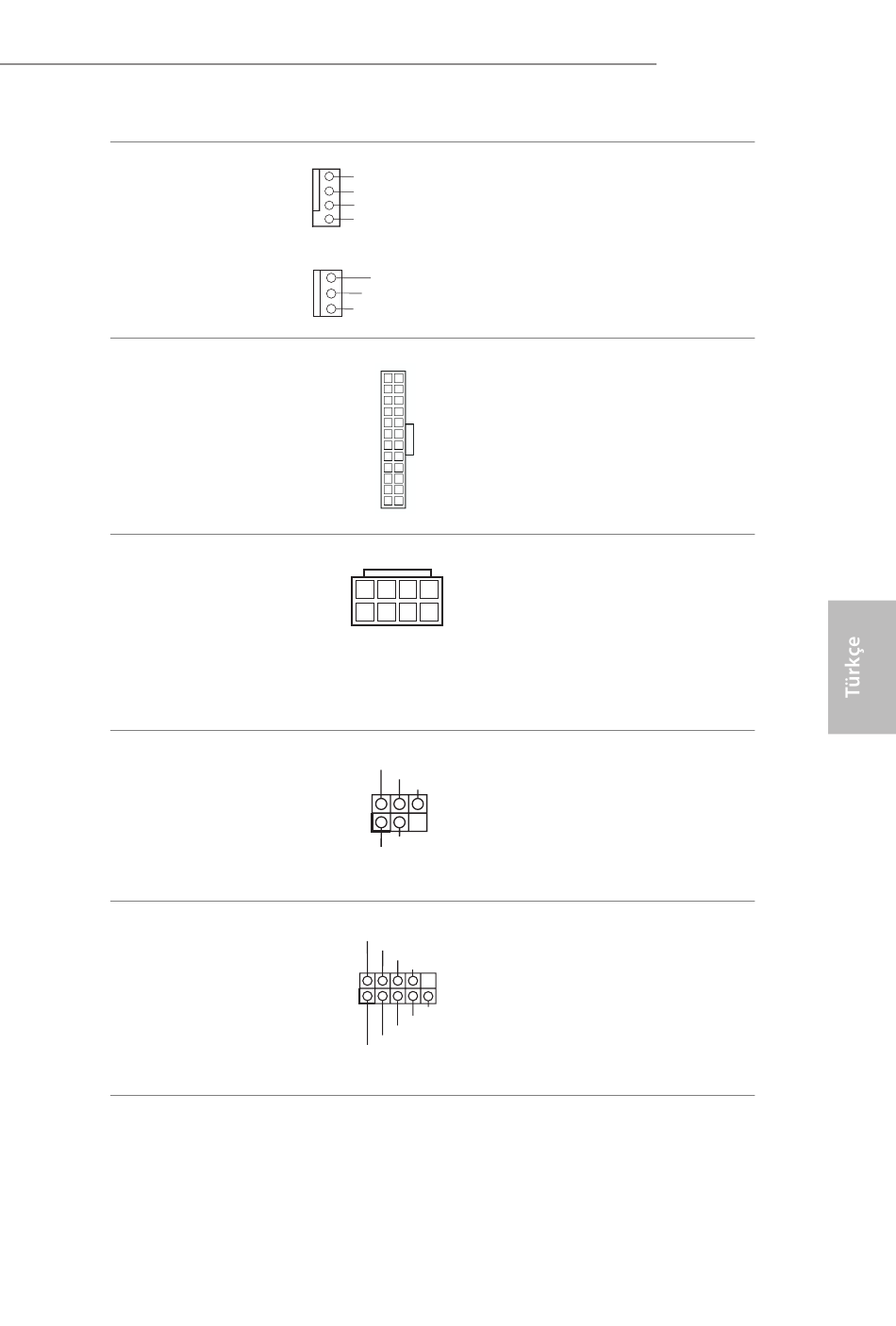

CPU Fan Bağlayıcıları
(4-pin CPU_FAN1)
(bkz sf.1, No. 26)
(3-pin CPU_FAN2)
(bkz sf.1, No. 27)
ATX Güç Bağlayıcısı
(24-pin ATXPWR1)
(bkz. sf.1, No. 5)
ATX 12V Güç Bağlayıcısı
(8-pin ATX12V1)
(bkz. sf.1, No. 2)
Kızılötesi Modül Bağlantısı
(5-pin IR1)
(bkz. sf.1, No. 19)
Seri Bağlantı Noktası
Bağlantısı
(9-pin COM1)
(bkz. sf.1, No. 22)
1
GN D
2
+ 12V
CPU_ FAN_SPEED
3
FAN_SPEED_CONTROL
4
GND
+ 12V
CPU_ FAN_SPEED
12
24
1
13
8
5
1
4
IRTX
+5VSB
DUMMY
1
GND
IRRX
RRXD1
DDTR#1
DDSR#1
CCTS#1
1
RRI#1
RRTS#1
GND
TTXD1
DDCD#1
Bu anakart, 4-Pin CPU
fan (Sessiz Fan) bağlayıcısı
sağlamaktadır. 3-Pin CPU
fan bağlamak istiyorsanız,
lütfen Pin 1-3'ü kullanın.
Bu anakart, 24-pin
ATX güç bağlayıcısı
sağlamaktadır. 20-pin ATX
güç beslemesi kullanmak
için, lütfen Pin 1 ve Pin13'e
bağlayın.
Bu anakart, 8-pin ATX
12V güç bağlayıcısı
sağlamaktadır. 4-pin ATX
güç beslemesi kullanmak
için, lütfen Pin 1 ve Pin5'e
bağlayın.
Bu bağlantı, isteğe bağlı olarak
kızılötesi modülden bir kablosuz
bağlantı aktarımı ile alımını da
destekler.
Bu COM1 bağlantısı seri
bağlantı yuvası modülünü
destekler.
B85 Pro4
103
