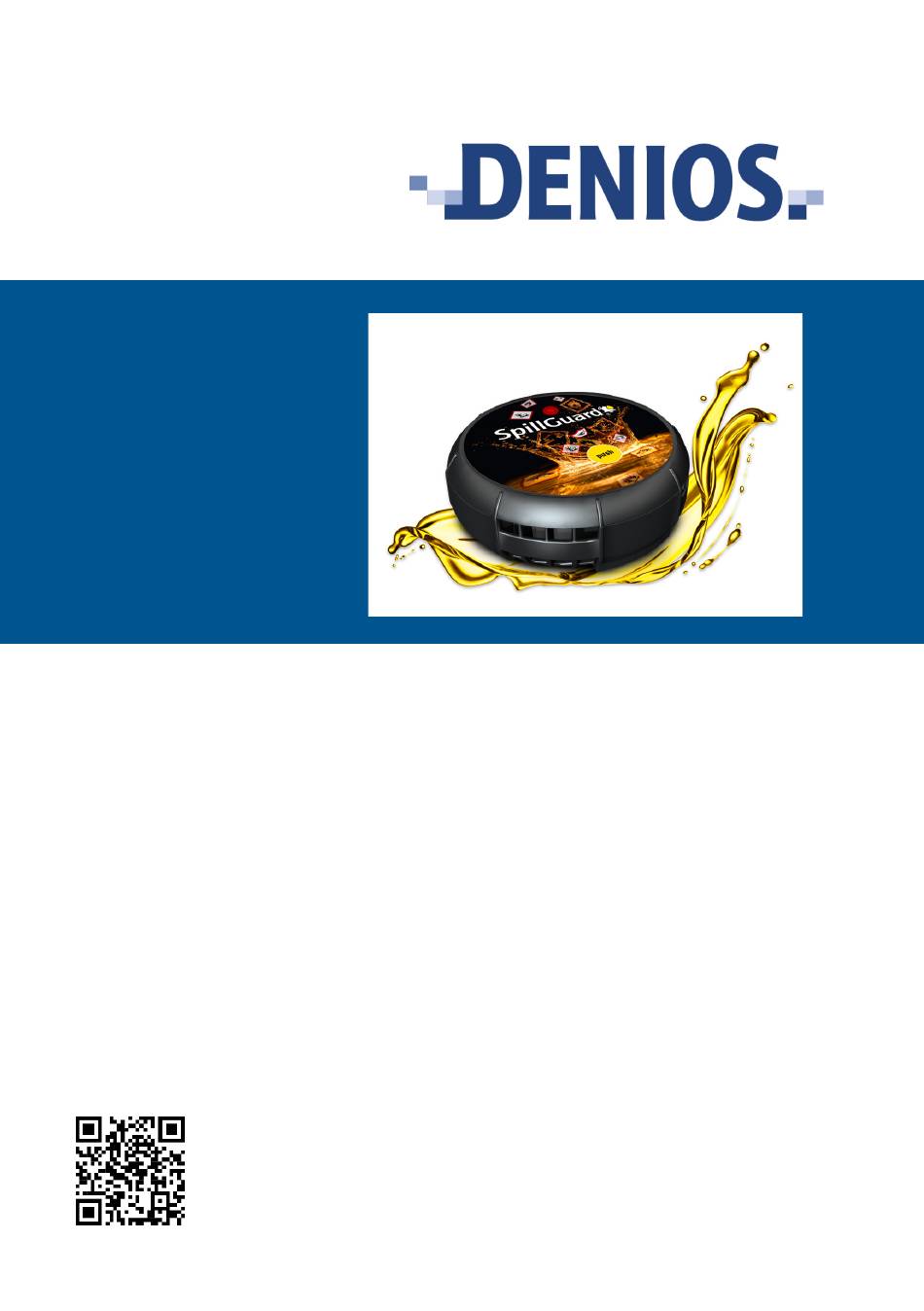

- Seite 1 Technische Änderungen vorbehalten Betriebsanleitung SpillGuard® Ausgabe 2020-01 Originalanleitung...
-
Seite 2: Urheberrecht
Tel. +49 5731 753-0 +49 5731 753-199 E-Mail info@denios.de Diese Anleitung enthält Texte, Bilder und Zeichnungen, die ohne ausdrückliche schriftliche Genehmigung weder vollständig noch teilweise vervielfältigt, verbreitet oder anderweitig mitgeteilt werden dürfen. Diese Anleitung stellt die rechtliche Situation in Deutschland dar. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Hinweise zur Betriebsanleitung ................5 Warnhinweise ..................... 5 Handlungsanweisungen ..................6 Auszeichnungen ....................7 2 Sicherheitshinweise ....................9 Bestimmungsgemäße Verwendung ..............10 2.1.1 Fehlanwendung .................... 10 Betreiberpflichten ....................11 2.2.1 Vor der Inbetriebnahme ................11 2.2.2 Zur Prüfpflicht von Auffangwannen ............12 2.2.3 Beständigkeit der Auffangwannen ............. - Seite 4 6 Bedienung ........................24 Produkt in Betrieb nehmen ................24 Produkt an neuem Standort verwenden ............25 Maßnahmen bei Alarm durchführen ..............25 7 Störung und Fehlfunktion ..................27 Mögliche Störungen ..................27 8 Wartung ........................29 9 Außerbetriebnahme ....................30 Abschalten ......................
-
Seite 5: Hinweise Zur Betriebsanleitung
Hinweise zur Betriebsanleitung Hinweise zur Betriebsanleitung Bevor Sie Ihr Produkt aufstellen und in Betrieb nehmen, lesen Sie diese Betriebsanleitung vollständig. Beachten Sie immer die Sicherheits- und Warnhinweise. Diese Betriebsanleitung richtet sich an alle Personen, die mit dem Produkt direkt in Berührung kommen. -
Seite 6: Handlungsanweisungen
Hinweise zur Betriebsanleitung VORSICHT Nebenstehendes Symbol kennzeichnet die Art der Gefahr. Symbol und Signalwort kennzeichnen eine Gefahr, die zu leichten Verletzungen führen kann. Maßnahme. HINWEIS Das Signalwort kennzeichnet eine Gefahr, die zu Sachschäden führen kann. Das Symbol kennzeichnet Anwendungshinweise und andere nützliche Informationen. -
Seite 7: Auszeichnungen
Hinweise zur Betriebsanleitung 1. Das ist ein Handlungsschritt. Das ist ein Zwischenergebnis. 2. Das ist ein weiterer Handlungsschritt. ☑ Das ist ein Handlungsergebnis. Auszeichnungen Kursiver Text Wird dazu verwendet, einzelne Wörter oder Sätze zu betonen Verweis [7 ] Weist darauf hin, dass Inhalte auf einer anderen Seite erklärt sind Wichtige Informationen im Text, HINWEIS! Text. - Seite 8 Hinweise zur Betriebsanleitung Weist auf ein akustisches Signal nach einem Handlungsschritt hin Weist auf ein optisches Signal nach einem Handlungsschritt hin Weiterführende Informationen als Download www.denios.com/spillguard 270801_SpillGuard_Operating- 8 / 36 instr_001_de.docx...
-
Seite 9: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Dieses Kapitel gibt Ihnen wichtige Hinweise zum sicheren Umgang mit dem Produkt. Die Hinweise dienen dem Schutz von Personen und dem sicheren und fehlerfreien Betrieb. Handlungsbezogene Warnhinweise finden Sie in den entsprechenden Handlungsanweisungen. Das Produkt ist nach dem neuesten Stand der Technik und den anerkannten Regeln der Technik gebaut. -
Seite 10: Bestimmungsgemäße Verwendung
Sicherheitshinweise Bestimmungsgemäße Verwendung Der SpillGuard® ist ein netzunabhängiges Leckage-Erkennungssystem zur Detektion von Leckagen von flüssigen Stoffen/Gefahrstoffen. Der SpillGuard® ist für den Einsatz in sauberen, nicht kontaminierten Auffangwannen konzipiert. Die Auffangwannen müssen vorzugsweise aus metallischen oder aus nicht metallischen Werkstoffen (Kunststoff) bestehen. Ein Einsatz im Freien ist nicht gestattet. -
Seite 11: Betreiberpflichten
Sicherheitshinweise Folgende Handlungen widersprechen der bestimmungsgemäßen Verwendung: SpillGuard® in Auffangwannen zur Lagerung nicht freigegebener Medien einsetzen SpillGuard® in explosionsgefährdeten Bereichen einsetzen, die außerhalb der Angaben gemäß Typenschild liegen SpillGuard® in explosionsgefährdeten Bereichen verursacht durch Staub einsetzen SpillGuard® nach erfolgter Leckageerkennung eines Stoffs weiter verwenden ... -
Seite 12: Zur Prüfpflicht Von Auffangwannen
Auffangvorrichtungen verpflichtet, die im Rahmen der Stahlwannen-Richtlinie (StawaR) bzw. der allgemeinen bauaufsichtlichen Zulassung (abZ) festgelegten wöchentlichen Sichtprüfungen durchzuführen und zu dokumentieren. Der Einsatz des SpillGuard® entbindet den Betreiber der Anlage nicht von dieser Pflicht. Beständigkeit der Auffangwannen Die Korrosionsbeständigkeit der verwendeten Wannenwerkstoffe sowie ihre Verträglichkeit mit den... -
Seite 13: Schulung
Sicherheitshinweise Schulung Schulen Sie das betroffene Personal in ausreichendem Maß und in regelmäßigen Abständen, speziell bei Änderungen oder Anpassungen. Schulen Sie die Mitarbeiter bei einem Einsatz des Produkts in der Ex-Zone 1 im Besonderen über die in der Gefährdungsbeurteilung bzw. in dem Explosionsschutzdokument festgelegten Maßnahmen zur Vermeidung von Explosionsgefahren. - Seite 14 Explosionsschutzdokuments entspricht. Das Produkt ist bei der Erstellung des Explosionsschutzdokuments und der darin enthaltenen Maßnahmen mit einzubeziehen. Weitere wichtige Betreibermaßnahmen sind unter anderem: Beziehen Sie das Lagersystem und den SpillGuard® zur Vermeidung von elektrischen Ausgleichsströmen in die örtlichen Potenzialausgleichsmaßnahmen ein.
-
Seite 15: Anforderungen An Personal
Sicherheitshinweise Anforderungen an Personal Gefahrloses Arbeiten ist nur möglich, wenn ausschließlich fachlich qualifiziertes Personal das Produkt aufstellt und bedient. Personal in Ausbildung darf nur am Produkt arbeiten, wenn eine qualifizierte Person die Arbeit lückenlos überwacht. 15 / 36... -
Seite 16: Transport Und Lagerung
Transport und Lagerung Transport und Lagerung Das Produkt wird in einer Kartonverpackung inklusive Kurzanleitung und einer Einlegepappe angeliefert. Lagern Sie das Produkt wie folgt: trocken bei Raumtemperatur NICHT im Freien NICHT bei direkter Sonneneinstrahlung Auspacken Führen Sie folgende Handlung aus ... -
Seite 17: Produktbeschreibung
Produktbeschreibung Produktbeschreibung Gesamtansicht Abb. 1: Ansicht von oben 17 / 36... -
Seite 18: Funktion
„rot“ bei Alarmauslösung Ergebnisse an. Die Push-Taste dient dem Ein- und Abschalten Push-Taste des SpillGuard® sowie bei einem erfolgten Alarm zur Abschaltung/Quittierung des Signals. Sensorfläche Wenn die Sensorfläche benetzt wird, detektiert diese die Leckage und gibt ein akustisches und optisches Signal aus. -
Seite 19: Maßblatt
Produktbeschreibung Maßblatt Abb. 3: Angaben in mm 19 / 36... -
Seite 20: Technische Daten
Produktbeschreibung Technische Daten Beschreibung Wert Abmessungen ∅ 110 mm, Höhe 40 mm Betriebstemperaturbereich 0 °C bis maximal 40 °C Temperaturklasse T4 (max.135 °C) Explosionsschutzgruppe II C Zündschutzart Eigensicher Gerätekategorie Viskosität Gefahrstoff ≤ 3000 mPas Relative Permittivität Gefahrstoff ≥ 2 Gewicht 140 g Nennspannung 3,6 V... -
Seite 21: Typenschilderklärung
Produktbeschreibung Typenschilderklärung ® Typ / type: SpillGuard BVS 19 ATEX E 077 X 0°C ≤ T ≤ 40°C 0158 DENIOS AG 2019/123 456 Dehmer Straße 58-66 D-32549 Bad Oeynhausen II 2G Ex ib IIC T4 Gb www.denios.com Abb. 4: Schematische Darstellung... -
Seite 22: Aufstellung
Aufstellung Aufstellung Abb. 5: SpillGuard® in Auffangwanne SpillGuard® Gitterrost Auffangwanne Boden der Auffangwanne Anforderungen an den Einsatzort Dieses Kapitel gibt Ihnen Informationen und Anweisungen zur sicheren Aufstellung. Der Einsatzort des Produkts ist der Boden einer Auffangwanne. 270801_SpillGuard_Operating- 22 / 36... - Seite 23 Aufstellung HINWEIS Sachschäden durch falschen Einsatzort. Das Produkt kann durch das Einlagern oder Auslagern von Behältern Beschädigungen ausgesetzt sein, wenn die Behälter direkt auf dem Boden einer Auffangwanne gelagert werden. Voraussetzungen erfüllen. Folgende Voraussetzungen müssen erfüllt sein: Der Boden der Auffangwanne muss frei von Verunreinigungen jeder Art sein. ...
-
Seite 24: Bedienung
Bedienung Bedienung VORSICHT Reizung durch direkten Kontakt mit dem Gefahrstoff. Schädigung der Hände, Augen etc. möglich. Persönliche Schutzausrüstung (PSA) tragen. Produkt in Betrieb nehmen Führen Sie folgende Handlung aus Das Produkt ist korrekt ausgepackt. Das Produkt ist unbeschädigt. 1. -
Seite 25: Produkt An Neuem Standort Verwenden
Bedienung Produkt an neuem Standort verwenden Wenn Sie das Produkt an einem neuen Standort verwenden möchten, müssen Sie das Produkt vorher abschalten und anschließend neu kalibrieren. Führen Sie folgende Handlung aus 1. Push-Taste so lange drücken, bis der Signalton ertönt. ... - Seite 26 Bedienung Beachten Sie bei dem Umgang mit Gefahrstoffen die Vorgaben des Sicherheitsdatenblatts des ausgelaufenen Gefahrstoffs, siehe Einhaltung der Vorgaben aus dem Sicherheitsdatenblatt [12]. Führen Sie folgende Handlung aus 1. Maßnahmen zur Beseitigung der Leckage durchführen. VORSICHT! Reizung durch direkten Kontakt mit dem Gefahrstoff. Schädigung der Hände, Augen etc.
-
Seite 27: Störung Und Fehlfunktion
Dieses Kapitel gibt Ihnen Informationen zu möglichen Störungen. Darüber hinaus werden Maßnahmen beschrieben, wie Sie diese Störungen beheben können. Mögliche Störungen Störung Mögliche Ursache Abhilfe Alarmähnlicher Ton Batteriespannung zu gering SpillGuard® durch ein ohne Leckage: Neugerät austauschen 2-facher Signalton, 0,1 s zwischen Signalton Pause Leuchtet in Dauer und Häufigkeit synchron... - Seite 28 Der SpillGuard® detektiert wurde nicht erreicht erst, sobald die Sensorfläche benetzt ist. Das bedeutet, dass erst die Niveauhöhe von 6 mm erreicht werden muss. SpillGuard® ist nicht an der SpillGuard® an der tiefsten tiefsten Stelle der Stelle der Auffangwanne Auffangwanne platziert platzieren SpillGuard®...
-
Seite 29: Wartung
Wartung Wartung Das Produkt ist wartungsfrei. Bedingt durch die geschlossene Bauart ist eine Reparatur bzw. der Austausch von Komponenten oder Ersatzteilen nicht möglich. Tauschen Sie nach Ablauf einer Nutzungsdauer von 5 Jahren das Produkt aus, um eine einwandfreie Leckageerkennung gewährleisten zu können. 29 / 36... -
Seite 30: Außerbetriebnahme
Außerbetriebnahme Außerbetriebnahme Beachten Sie bei dem Umgang mit Gefahrstoffen die Vorgaben des Sicherheitsdatenblatts des ausgelaufenen Gefahrstoffs, siehe Einhaltung der Vorgaben aus dem Sicherheitsdatenblatt [12]. VORSICHT Reizung durch direkten Kontakt mit dem Gefahrstoff. Schädigung der Hände, Augen etc. möglich. Persönliche Schutzausrüstung (PSA) tragen. ... -
Seite 31: Reinigen
Außerbetriebnahme Reinigen Führen Sie folgende Handlung aus Das Produkt ist abgeschaltet. 1. Produkt gründlich von allen Rückständen des Gefahrstoffs reinigen. WARNUNG! Beim Öffnen des Gehäuses in Ex-Atmosphäre besteht Explosionsgefahr. Das Öffnen des Gehäuses kann zu schweren Verletzungen oder zum Tod führen. Das Öffnen des Gehäuses ist verboten. ☑... -
Seite 32: Entsorgung
Entsorgung Entsorgung Nutzen Sie für die Entsorgung die eingerichteten örtlichen Rücknahmestellen oder senden Sie das Produkt zurück an DENIOS. Führen Sie folgende Handlung aus Das Produkt ist gereinigt. 1. Produkt nicht im normalen Hausmüll, sondern den nationalen Vorschriften entsprechend entsorgen. -
Seite 33: Eu-Konformität
EU-Konformität EU-Konformität Der SpillGuard® ist gemäß der Richtlinie 2014/34/EU (ATEX-Richtlinie) zertifiziert. Die Produktion wird durch regelmäßige und unabhängige Kontrollen auf unveränderte Einhaltung der gesetzlichen und normativen Vorgaben überwacht. Der SpillGuard® entspricht den grundlegenden Anforderungen zu Gesundheitsschutz, Sicherheit und Umweltschutz folgender Richtlinien: 2014/30/EU (EMV) ... - Seite 34 EU-Konformität Notizen 270801_SpillGuard_Operating- 34 / 36 instr_001_de.docx...
- Seite 35 35 / 36...
- Seite 36 270801...
