Gebrauchsanleitung / Montageanleitung
FR
Mode d'emploi / Instructions de montage
EN
Instructions for use / assembly instructions
IT
Istruzioni per l'uso / Istruzioni per Installazione
ES
Modo de empleo / Instrucciones de montaje
NL
Gebruiksaanwijzing / Handleiding
DK
Brugsanvisning / Monteringsvejledning
PT
Instruções para uso / Manual de Instalación
PL
Instrukcja obsługi / Instrukcja montażu
CS
Návod k použití / Montážní návod
SK
Návod na použitie / Montážny návod
ZH
RU
Руководство пользователя / Инструкция по
монтажу
HU
Használati útmutató / Szerelési útmutató
FI
Käyttöohje / Asennusohje
SV
Bruksanvisning / Monteringsanvisning
LT
Vartotojo instrukcija / Montavimo instrukcijos
HR
Upute za uporabu / Uputstva za instalaciju
TR
Kullanım kılavuzu / Montaj kılavuzu
RO
Manual de utilizare / Instrucţiuni de montare
EL
Οδηγίες χρήσης / Οδηγία συναρµολόγησης
SL
Navodilo za uporabo / Navodila za montažo
ET
Kasutusjuhend / Paigaldusjuhend
LV
Lietošanas pamācība / Montāžas instrukcija
SR
Uputstvo za upotrebu / Uputstvo za montažu
NO
Bruksanvisning / Montasjeveiledning
BG
Инструкция за употреба / Ръководство за
монтаж
SQ
Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR
2
3
4
5
6
7
Talis E
8
71761000
9
10
11
12
13
14
15
16
Talis E
71760000
17
18
19
20
21
22
23
Talis E
24
71741000
25
26
27
28
Talis E
30
71740000
Werbung

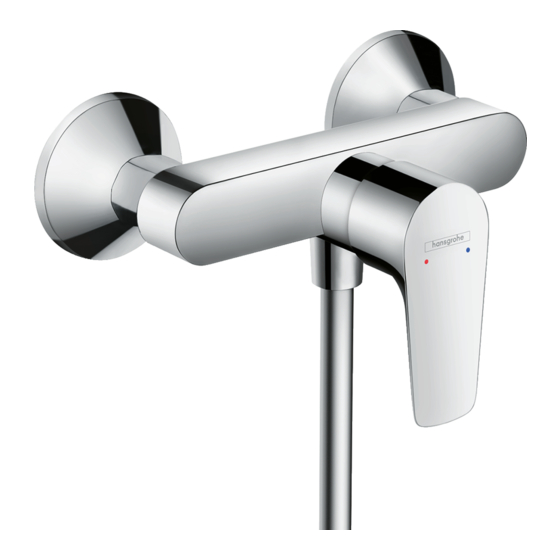

Verwandte Anleitungen für HANSGROHE Talis E series
Inhaltszusammenfassung für HANSGROHE Talis E series
- Seite 1 Gebrauchsanleitung / Montageanleitung Mode d'emploi / Instructions de montage Instructions for use / assembly instructions Istruzioni per l'uso / Istruzioni per Installazione Modo de empleo / Instrucciones de montaje Gebruiksaanwijzing / Handleiding Talis E Brugsanvisning / Monteringsvejledning 71761000 Instruções para uso / Manual de Instalación Instrukcja obsługi / Instrukcja montażu Návod k použití...
- Seite 2 Nederlands Beveiligd tegen terugstromen Veiligheidsinstructies Het product is uitsluitend ontworpen voor drinkwater! Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen worden gedragen. Symboolbeschrijving Het product mag alleen voor het wassen, hygië- nische doeleinden en voor de lichaamreiniging Gebruik geen zuurhoudende silicone! worden gebruikt.
- Seite 3 Montage Silicone min. max. 35 mm 39 mm max. 5 mm...
- Seite 4 Montage SW 30 mm 17 Nm Talis E 71741000 / Talis E 71761000 17 Nm Talis E 71740000 / Talis E 71741000 SW 22 mm SW 22 mm (2 Nm) > 2 min...
- Seite 5 Justierung 0,3 MPa 0,3 МПа 60 °C 10 °C...
- Seite 6 Maße Maße Talis E Talis E 71740000 71760000 15-23 15-23 G 1/2 G 1/2 ±12 ±12 Durchflussdiagramm Talis E Talis E 71740000 71760000 0,50 0,50 0,45 0,45 0,40 0,40 0,35 0,35 0,30 0,30 0,25 0,25 0,20 0,20 0,15 0,15 0,10 0,10 0,05 0,05...
- Seite 7 Maße Maße Talis E Talis E 71741000 71761000 G 1/2 G 1/2 Durchflussdiagramm Talis E Talis E 71741000 71761000 0,50 0,50 0,45 0,45 0,40 0,40 0,35 0,35 0,30 0,30 0,25 0,25 0,20 0,20 0,15 0,15 0,10 0,10 0,05 0,05 0,00 0,00 Q = l/min 9 12 15 18 21 24 27 30...
-
Seite 8: Serviceteile
Serviceteile Talis E 92666000 71740000 96338000 97406000 98193000 (32x2) 97977000 98164000 94140000 (33x1,5) 92730000 96429000 95140000 97981000 96157000 97979000 95008000 94135000 97220000 98163000 (15x2) Talis E 71760000 96512000 94140000 97978000 96429000 96157000 92730000 94135000 97220000 98164000 98163000 (33x1,5) (15x2) 98129000 98193000 95008000 (14x2) - Seite 9 Serviceteile Talis E 92666000 71741000 96338000 97406000 98193000 (32x2) 97977000 98164000 (33x1,5) 92730000 96429000 95140000 98398000 97981000 (23x2) 97979000 95008000 96512000 97978000 Talis E 71761000 96429000 98398000 (23x2) 92730000 98164000 (33x1,5) 98193000 98129000 95008000 (32x2) (14x2) 97406000 95140000 96044000 94074000 97977000 92666000 96338000...
-
Seite 10: Bedienung
Bedienung öffnen / ouvert / open / aperto / abierto / open / åbne / schließen / fermé / close / chiudere / cerrar / sluiten / abrir / otworzyć / otevřít / otvoriť / / открыть / nyitás / lukke / fechar / zamknąć... - Seite 11 Wartung...
- Seite 12 Prüfzeichen Prüfzeichen Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon +49 (0) 78 36/51-1282 · Telefax +49 (0) 7836/511440 E-Mail: info@hansgrohe.com · Internet: www.hansgrohe.com...
