- Seite 1 Niveauregler NRR 2-60 Original-Betriebsanleitung 808942-00 Deutsch...
-
Seite 2: Inhaltsverzeichnis
Den Niveauregler NRR 2-60 montieren ......................17 Sicherheitshinweise zum elektrischen Anschluss ..................17 Anschlussplan Niveauregler NRR 2-60 ......................18 Anschlussplan Niveauregler NRR 2-60 als 3K-Regler ................19 Elektrischer Anschluss ..........................20 Bus-Leitung, Leitungslänge und -querschnitt ................... 20 Anschluss der 24 V DC Spannungsversorgung ..................20 Anschluss der Ausgangskontakte MIN / MAX / ZU / AUF ................ - Seite 3 Überprüfen Sie vor der systematischen Fehlersuche die Installation und Konfiguration ......26 Anzeige von Systemstörungen ......................... 27 Was tun, bei Systemstörungen? ........................28 Außerbetriebnahme ............................28 Entsorgung ..............................28 Rücksendung von dekontaminierten Geräten ..................... 28 EU-Konformitätserklärung ........................... 29 NRR 2-60 - Betriebsanleitung - 808942-00...
-
Seite 4: Zuordnung Dieser Anleitung
Für diese Dokumentation behalten wir uns alle Urheberrechte vor. Missbräuchliche Verwendung, insbe- sondere Vervielfältigung und Weitergabe an Dritte ist nicht gestattet. Es gelten die allgemeinen Geschäfts- bedingungen der GESTRA AG. Lieferumfang / Verpackungsinhalt 1 x Niveauregler NRR 2-60 ■ ■ 1 x Betriebsanleitung ■ ■ NRR 2-60 - Betriebsanleitung - 808942-00... -
Seite 5: Anwendung Dieser Anleitung
Anwendung dieser Anleitung Diese Betriebsanleitung beschreibt den bestimmungsgemäßen Gebrauch des Niveaureglers NRR 2-60. Sie wendet sich an Personen die diese Geräte steuerungstechnisch integrieren, montieren, in Betrieb nehmen, bedienen, warten und entsorgen. Jeder der die genannten Tätigkeiten durchführt muss diese Betriebsanleitung gelesen und den Inhalt verstanden haben. -
Seite 6: Gestaltung Der Warnhinweise
Warnung vor einer gefährlichen Situation, die möglicherweise zum Tod oder zu schweren Verletzungen führen kann. VORSICHT Warnung vor einer Situation, die zu leichten oder mittleren Verletzungen führen kann. ACHTUNG Warnung vor einer Situation, die zu Sach- oder Umweltschäden führt. NRR 2-60 - Betriebsanleitung - 808942-00... -
Seite 7: Fachbegriffe / Abkürzungen
Datenübertragungsstandard und Schnittstelle zur Verbindung elektronischer Geräte, Sensoren und Steue- rungen. Daten können gesendet oder empfangen werden. TRV .. / NRG .. / LRG ... / SRL ... GESTRA Geräte- und Typbezeichnungen, siehe Seite 8. PhotoMOS-Ausgang PhotoMOS sind eine spezielle Art von Halbleiterrelais, die eingangsseitig eine Leuchtdiode nutzen welche optisch mit einem Ausgangstransistor gekoppelt ist. -
Seite 8: Bestimmungsgemäßer Gebrauch
Speisewasserbehältern eingesetzt werden. Zusammenschaltungen mit einem Universalwandler URW 60* Der Niveauregler NRR 2-60 kann in Verbindung mit einem Universalwandler URW 60 * und in Kombina- tion mit einer externen Niveauelektrode (mit 4-20 mA-Stromausgang) ebenfalls für die oben genannten Anwendungen eingesetzt werden. -
Seite 9: Angewandte Richtlinien Und Normen
Bestimmungsgemäßer Gebrauch Angewandte Richtlinien und Normen Der Niveauregler NRR 2-60 ist für den Einsatz im Geltungsbereich der folgenden Richtlinien und Normen geprüft und zugelassen: Richtlinien: Richtlinie 2014/35/EU Niederspannungsrichtlinie ■ ■ Richtlinie 2014/30/EU EMV-Richtlinie ■ ■ Richtlinie 2011/65/EU RoHS-Richtlinie ■ ■... -
Seite 10: Grundlegende Sicherheitshinweise
Prüfen Sie die Anlage auf Spannungsfreiheit bevor Sie mit den Arbeiten beginnen. ■ ■ Defekte Geräte gefährden die Anlagensicherheit. Verhält sich der Niveauregler NRR 2-60 nicht wie auf der Seite 25 beschrieben, ist er ■ ■ möglicherweise defekt. Führen Sie eine Fehleranalyse durch. -
Seite 11: Funktion
Verhalten bei MIN-/MAX-Wasserstandmeldungen Bei MIN- / MAX-Wasserstandmeldungen wird der entsprechende Ausgangskontakt geöffnet. Mögliche Funktions- und Gerätekombinationen Durch die Zusammenschaltung des Niveaureglers NRR 2-60 mit den Niveauelektroden und mit dem Bedien- und Visualisierungsgerät URB 60 ergeben sich folgende gebräuchlichen Funktionen: Niveauregler... -
Seite 12: Technische Daten
Maximaler Schaltstrom - 8 A bei 250 V AC / 30 V DC - cos ϕ = 1 ■ ■ Induktive Verbraucher müssen gemäß Herstellerangabe entstört werden (RC-Kombination) ■ ■ Analogausgang 1 x Istwertausgang 4 - 20 mA, z.B. für eine Istwertanzeige ■ ■ max. Lastwiderstand 500 W ■ ■ NRR 2-60 - Betriebsanleitung - 808942-00... - Seite 13 1 x 2,5 mm Litze mit Hülse oder ◆ ■ je 2 x 1,5 mm Litze mit Hülse ◆ ■ Gehäusebefestigung: Schnappbefestigung auf Tragschiene TH 35 (nach EN 60715) ■ ■ Gewicht ca. 0,5 kg ■ ■ NRR 2-60 - Betriebsanleitung - 808942-00...
-
Seite 14: Typenschild / Kennzeichnung Nrr 2-60
5 VA Voir instructions de montage T 55°C (131°F) TÜV . WR . xx-xxx Option CH CL CanBus GESTRA AG Münchener Str. 77 xxxxxxxxxxxx 28215 Bremen GERMANY Das Produktionsdatum ist an der Geräteseite angebracht. NRR 2-60 - Betriebsanleitung - 808942-00... -
Seite 15: Werkseinstellungen
Nachstellzeit (Ti): 0 Sekunden ■ ■ Neutrale Zone: ± 5 % vom Sollwert ■ ■ Ventillaufzeit: 40 Sekunden ■ ■ Abschaltverzögerung ■ ■ MIN-/MAX-Alarm: 3 Sekunden (fest eingestellt) Bewertungsfaktor: 1.00 (3-Komponenten Regelung) ■ ■ NRR 2-60 - Betriebsanleitung - 808942-00... -

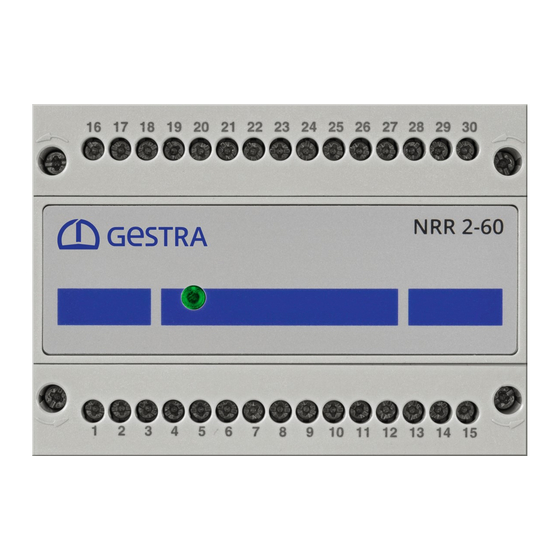

Seite 16: Funktionselemente Und Maße
Der Kodierschalter ist durch Lösen Untere Klemmleiste und Abziehen der unteren Klemmleiste zugänglich. Befestigungsschrauben (M3) Kodierschalter 4-polig, zur Einstellung der Geräteeinstellungen, Reglergruppe und Baudrate siehe Seite 23. Frontfolie mit Status-LED, siehe Seite 24 Gehäuse Tragschiene Typ TH 35 NRR 2-60 - Betriebsanleitung - 808942-00... -
Seite 17: Den Niveauregler Nrr 2-60 Montieren
Den Niveauregler NRR 2-60 montieren Der Niveauregler NRR 2-60 wird in einem Schaltschrank auf eine Tragschiene Typ TH 35 aufgerastet. GEFAHR Bei Arbeiten an elektrischen Anlagen besteht Lebensgefahr durch Stromschlag. Schalten Sie die Anlage spannungsfrei bevor Sie das Gerät montieren. -
Seite 18: Anschlussplan Niveauregler Nrr 2-60
– – Option CH CL CAN Bus CH = CAN High CL = CAN Low Versorgungsspannung Anzeige der Ventilposition - S = Shield Potentiometer (0-1000 W) bauseitige Sicherung M 0,5 A Istwertausgang Fig. 7 NRR 2-60 - Betriebsanleitung - 808942-00... -
Seite 19: Anschlussplan Niveauregler Nrr 2-60 Als 3K-Regler
Anschlussplan Niveauregler NRR 2-60 als 3K-Regler Relaisausgang Relaisausgänge Relaisausgang MIN-Alarm zur Ventilsteuerung MAX-Alarm 16 17 18 19 20 21 22 23 24 25 26 28 29 30 9 10 11 12 13 14 15 – Option – – – –... -
Seite 20: Elektrischer Anschluss
Verlegen Sie die Bus-Leitung möglichst geschützt vor Umgebungseinflüssen sowie getrennt von ■ ■ Starkstromleitungen. Anschluss der 24 V DC Spannungsversorgung Der Niveauregler NRR 2-60 wird mit 24 V Gleichspannung versorgt. ■ ■ Für die Versorgung des Gerätes mit 24 V DC muss ein Sicherheitsnetzteil verwendet werden, welches ■ ■... -
Seite 21: Anschlussplan Can-Bus-System
Der Niveauregler NRR 2-60 verfügt über einen internen Abschlusswiderstand. ■ ■ Zur Aktivierung des internen Abschlusswiderstands im Niveauregler NRR 2-60 muss eine Brücke zwischen den Klemmen („Option“ und „CH“) gesetzt werden. Das CAN-Bus-Netz darf während des Betriebes nicht unterbrochen werden! ■... -
Seite 22: Die Geräteeinstellungen Ändern
Prüfen Sie die Anlage auf Spannungsfreiheit bevor Sie mit den Arbeiten beginnen. ■ ■ Bei Bedarf können Sie die Baudrate und die Reglergruppe des Niveaureglers NRR 2-60 am Kodier- schalter D (siehe Fig. 6) jederzeit ändern. Wegen der besseren Zugänglichkeit sollten Sie die Änderungen vor dem Einbau des Niveaureglers vornehmen. -
Seite 23: Konfiguration Der Reglergruppe Und Der Baudrate
Die Parametrierung des Niveaureglers muss nach den Angaben in der Bedienungsanleitung des Bedien- und Visualisierungsgerätes URB 60 erfolgen. Die aktuellen Betriebsanleitungen für die in Fig. 1 genannten Systemkomponenten finden ■ ■ Sie auf unserer Internetseite: http://www.gestra.com/documents/brochures.html NRR 2-60 - Betriebsanleitung - 808942-00... -
Seite 24: Den Messbereich Festlegen
Messbereich in Prozent des Kesselniveaus. Die Werte können an der angeschlossenen Niveauelektrode durch eine Kalibrierung festgelegt werden. Lesen Sie dazu die Angaben in der Bedienungsanleitung der angeschlossenen Niveauelektrode NRG 26-60 oder NRG 26-61. NRR 2-60 - Betriebsanleitung - 808942-00... -
Seite 25: Inbetriebnahme - Start, Betrieb, Alarm
= Hochfahren / grün = Betrieb / rot = Störungen Zulaufregelung oder Ablaufregelung ist aktiviert. Betriebsstart Während des Betriebsstarts sind alle Relais des 3-Punkt-Schrittreglers NRR 2-60 abgefallen und die LED leuchtet orange. Normalbetrieb Im Normalbetrieb, wenn die Versorgungsspannung eingeschaltet ist und das gemessene Niveau im Be- reich zwischen dem MIN- und MAX-Schaltpunkt liegt, sind die MIN- und MAX-Relais des Reglers angezogen. -
Seite 26: Systemstörungen
Trennen Sie die Zuleitung allpolig vom Netz und sichern Sie sie gegen Wiedereinschalten. ■ ■ Prüfen Sie die Anlage auf Spannungsfreiheit bevor Sie mit den Arbeiten beginnen. ■ ■ Bei Unterbrechung des CAN-Bus während des Betriebes wird Alarm ausgelöst. ■ ■ NRR 2-60 - Betriebsanleitung - 808942-00... -
Seite 27: Anzeige Von Systemstörungen
Anzeige von Systemstörungen Fig. 12 Mehrfarbige LED (orange / grün / rot), orange = Hochfahren / grün = Betrieb / rot = Störungen Anzeige von Störungen am Niveauregler NRR 2-60 (Zulaufregelung aktiv) Relais Fehlerart / Störung Die CAN-Bus-Kommunikation ist unter-... -
Seite 28: Was Tun, Bei Systemstörungen
Die Versorgungsspannung abschalten und das Gerät spannungsfrei schalten. Prüfen Sie das Gerät auf Spannungsfreiheit. Die obere und untere Klemmleiste losschrauben und abziehen,siehe Fig. 6 A; B Lösen Sie den Halteschieber am Geräteboden und ziehen Sie den Niveauregler NRR 2-60 von der Tragschiene ab. Entsorgung Bei der Entsorgung des Niveaureglers müssen die gesetzlichen Vorschriften zur Abfallentsorgung beachtet... -
Seite 29: Eu-Konformitätserklärung
EU-Konformitätserklärung Wir erklären hiermit die Konformität des Niveaureglers NRR 2-60 mit den folgenden europäischen Richt- linien: Richtlinie 2014/35/EU Niederspannungsrichtlinie ■ ■ Richtlinie 2014/30/EU EMV-Richtlinie ■ ■ Richtlinie 2011/65/EU RoHS-Richtlinie ■ ■ Einzelheiten zur Konformität des Gerätes nach europäischen Richtlinien entnehmen Sie bitte unserer Konformitätserklärung. - Seite 30 Notizen NRR 2-60 - Betriebsanleitung - 808942-00...
- Seite 31 Notizen NRR 2-60 - Betriebsanleitung - 808942-00...
- Seite 32 Weltweite Vertretungen finden Sie unter: www.gestra.com GESTRA AG Münchener Straße 77 28215 Bremen Germany Telefon +49 421 3503-0 Telefax +49 421 3503-393 E-Mail info@de.gestra.com www.gestra.de 808942-00/08-2019ibl · GESTRA AG · Bremen · Printed in Germany...
