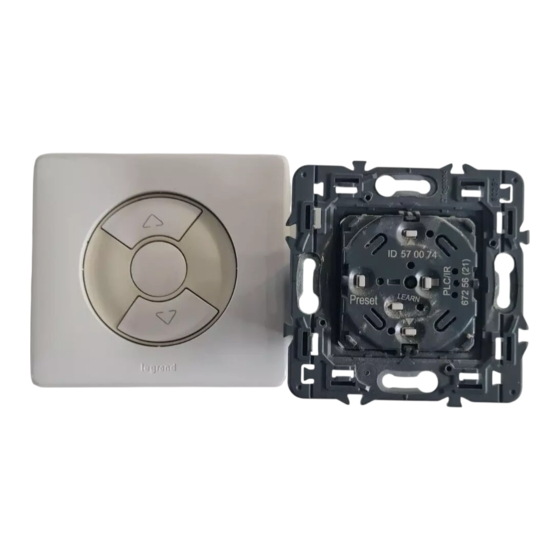

Céliane™
Inter individuel avec orientation de lamelles et preset
672 56
Caractéristiques
Tension
Fréquence
Profondeur = 40 mm mini
Câblage
N
L
Consignes de sécurité :
Ce produit doit être installé de préférence par un électricien qualifié. Une installation et une utilisation incorrectes peu-
vent entraîner des risques de choc électrique ou d'incendie.
Avant d'effectuer l'installation, lire la notice, tenir compte du lieu de montage spécifique au produit.
Ne pas ouvrir l'appareil. Tous les produits Legrand doivent exclusivement être ouverts et réparés par du personnel formé et
habilité LEGRAND. Toute ouverture ou réparation non autorisée annule l'intégralité des responsabilités, droits à remplace-
ment et garanties.
Utiliser exclusivement les accessoires de la marque LEGRAND.
100 - 240 V±
50 - 60 Hz
2 x 1,5 mm
2
2
ou 1 x 2,5 mm
EN 50065
IEC 60669-2-1
- 5°C à + 45°C
Nota : un inter individuel de volet commande un seul moteur
110 V±
1 x 270 VA
230 V±
1 x 500 VA
2
