LEGRAND 672 56 Kurzanleitung
Plc/infrarot-rollladeneinzelschalter mit lamellenverstellung und preset
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Céliane
TM

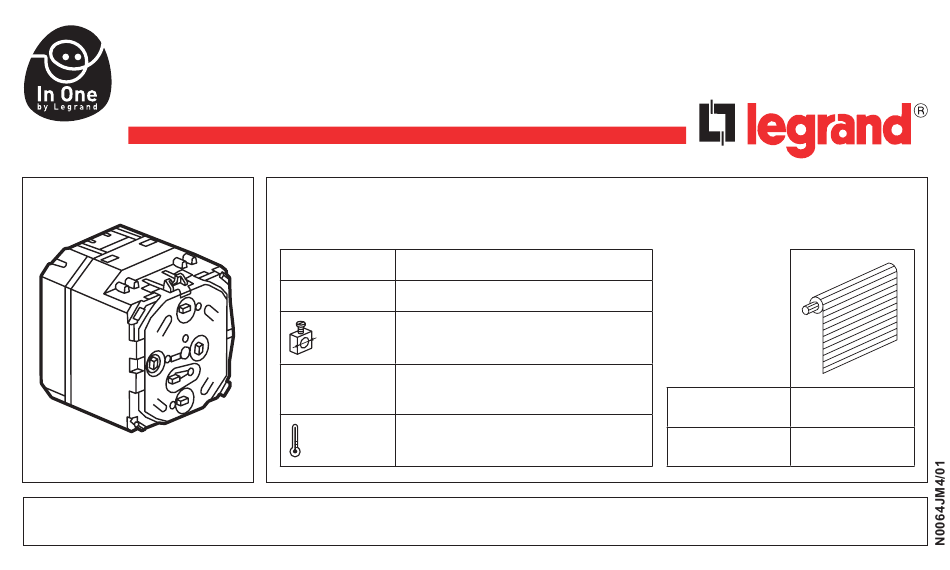

Inter individuel de volet PLC/IR
avec orientation de lamelles et Preset
672 56
Nota : Un inter individuel avec orientation de lamelles commande un seul moteur.
Caractéristiques
Tension
100 - 240 V~
Fréquence
50 - 60 Hz
2 x 1,5 mm
Courant porteur
Norme
EN 50065 - IEC 60669-2-1
- 5° C à + 45° C
ou 1 x 2,5 mm
2
2
110 V~
1 x 270 VA
230 V~
1 x 500 VA
Inhaltsverzeichnis
Verwandte Anleitungen für LEGRAND 672 56
Inhaltszusammenfassung für LEGRAND 672 56
-
Seite 55: Technische Daten
Céliane PLC/Infrarot-Rollladeneinzelschalter mit Lamellenverstellung und Preset 672 56 Technische Daten Betriebsspannung 100 - 240 V~ Frequenz 50 - 60 Hz 2 x 1,5 mm oder 1 x 2,5 mm Trägerfrequenz Norm EN 50065 - IEC 60669-2-1 110 V~ 1 x 270 VA... - Seite 56 Technische Daten (Fortsetzung) � � L � 50 mm � L = 40 mm � L < 40 mm...
-
Seite 57: Sicherheitshinweise
Vor der Installation die Bedienungsanleitung lesen, den pro- duktspezifischen Montageort beachten. Das Gerät nicht öffnen. Alle Produkte von Legrand dürfen ausschließlich von durch Legrand geschultem und anerkanntem Personal geöffnet und repariert werden. Durch unbefugte Öffnung oder Reparatur erlös- chen alle Haftungs-, Ersatz- und Gewährleistungsansprüche. - Seite 58 Beschreibung Werkseinstellung Bei erstmaliger Inbetriebnahme werden durch Drücken der Tasten sämtliche Öffnungspunkte (Rollladen oder Jalousie) der „In One by Legrand“ Installation angesteuert. Diese Funktion dient der Prüfung des einwandfreien Betriebs und Anschlusses Bedientasten Preset-Taste aller Rollläden.. Das zweimalige Drücken der Learn-Tas- annulliert diese Funktion der Zentra- lansteuerung.
- Seite 59 Funktionsweise Rollladen < 1 s • Auf • Stop STOP < 1 s • Ab < 1 s...
- Seite 60 Funktionsweise (Fortsetzung) Orientation des lamelles • Auf > 1 s • Ab > 1 s...
- Seite 61 Funktionsweise (Fortsetzung) 1. Funktionsweise mit Motor ohne Endlagenanschlag : Aktivierung der Funktion „Endlageneinstellung“ Der Rollladen senkt sich um 10 s einen Schritt Deaktivierung der Funktion 10 s Der Rollladen senkt sich um einen Schritt Defaultmäßig ist diese Funktion bei der Werkseinstellung deaktiviert.
- Seite 62 Funktionsweise (Fortsetzung) 2. Kalibriervorgang : 10 s Die Länge des angesteuerten Rollladens wurde vom Gerät eingelernt, jetzt kann eine Öffnungshöhe ein- gelernt werden (PRESET-Modus).
- Seite 63 Funktionsweise (Fortsetzung) 3. Einlernen einer Öffnungsposition (PRESET-Modus) Dieses Gerät bietet die Möglichkeit, eine beliebige Öffnungshöhe zu speichern. 1 - Die gewünschte Öffnungshöhe einstellen 2 - Die eingestel- 10 s lte Öffnungshöhe Der Rollladen senkt sich um speichern einen Schritt Die Höhe ist gespeichert Das Drücken der Stop-Taste (Rollladen im Stillstand) öffnet den Rollladen bis auf die gewünschte Höhe (die Lamellenstellung wird bei dieser PRESET-Funktion nicht gespeichert).
-
Seite 64: Funktionsweise
Funktionsweise (Fortsetzung) Beispiel für die Erstellung einer Zentralsteuerung : Steuerung eines Rollladeneinzelschalters über einen Rollladenzentralschalter Sender Empfänger Rollladenzentralschalter Rollladeneinzelschalter z.B. : 672 53 z.B. : 672 56... - Seite 65 Funktionsweise (Fortsetzung) Hinweis : Nur die Auf-Taste muss eingelernt werden, die Stop- und Ab-Tasten werden automatisch eingelernt. Zeichenerklärung Die Leuchtdiode Die Leuchtdiode Die Leuchtdiode Die Leuchtdiode blinkt langsam blinkt schnell leuchtet auf erlischt LEARN- LEARN- Sender Empfänger(s) Rollladen Leuchtdiode Leuchtdiode Das Szenario öffnen...
- Seite 66 Funktionsweise (Fortsetzung) LEARN- LEARN- Sender Empfänger(s) Rollladen Leuchtdiode Leuchtdiode Um mehrere Einzelschalter hinzuzufügen, für jeden Empfänger die Vorgänge Wiederholen.. Das Szenario speichern...
- Seite 67 Funktionsweise (Fortsetzung) Beispiel : Änderung der bestehenden Zentralsteuerung durch Hinzufügung eines Einzelschalters für den zusätzlichen Rollladen B. Rollladen A Sender Rollladenzentralschalter z.B. : 672 53 Rollladen B Empfänger (Rollladen A und B)) Rollladeneinzelschalter z.B. : 672 56...
- Seite 68 Funktionsweise (Fortsetzung) Rollladen A Rollladen B LEARN- LEARN- LEARN- Sender Récepteur(s) Rollladen Rollladen Leuchtdiode Leuchtdiode Leuchtdiode Das Szenario öffnen Das bestehende Szenario aufrufen Alle Geräte des bestehenden Szenarios blinken...
- Seite 69 Funktionsweise (Fortsetzung) Rollladen A Rollladen B LEARN- LEARN- LEARN- Sender Empfänger(s) Rollladen Rollladen Leuchtdiode Leuchtdiode Leuchtdiode Den Rollladen B hinzufügen Das Szenario speichern Rollladeneinzels- chalter A und B...
- Seite 70 Funktionsweise (Fortsetzung) Löschen eines Empfängers in allen Szenarien (am Empfänger) 10 s Rücksetzung des Geräts auf die Werkseinstellung...
-
Seite 71: Fehler Und Fehlerbehebung
Fehler und Fehlerbehebung Fehler Ursache Fehlerbehebung Die Learn-Leuchtdiode leuchtet für Der Einlernvorgang kann nicht durchgeführt Kompatible Geräte installieren. 5 Sekunden auf. werden.. Die Learn-Leuchtdiode leuchtet für Die Anzahl der gespeicherten Sender ist Nicht benutzte Szenarien löschen. 10 Sekunden auf. größer als 32.. Beim Einlernen blinkt die Learn- Bei Nichtbetätigung wird der Einlernmodus Den Einlernvorgang neu beginnen.
