11

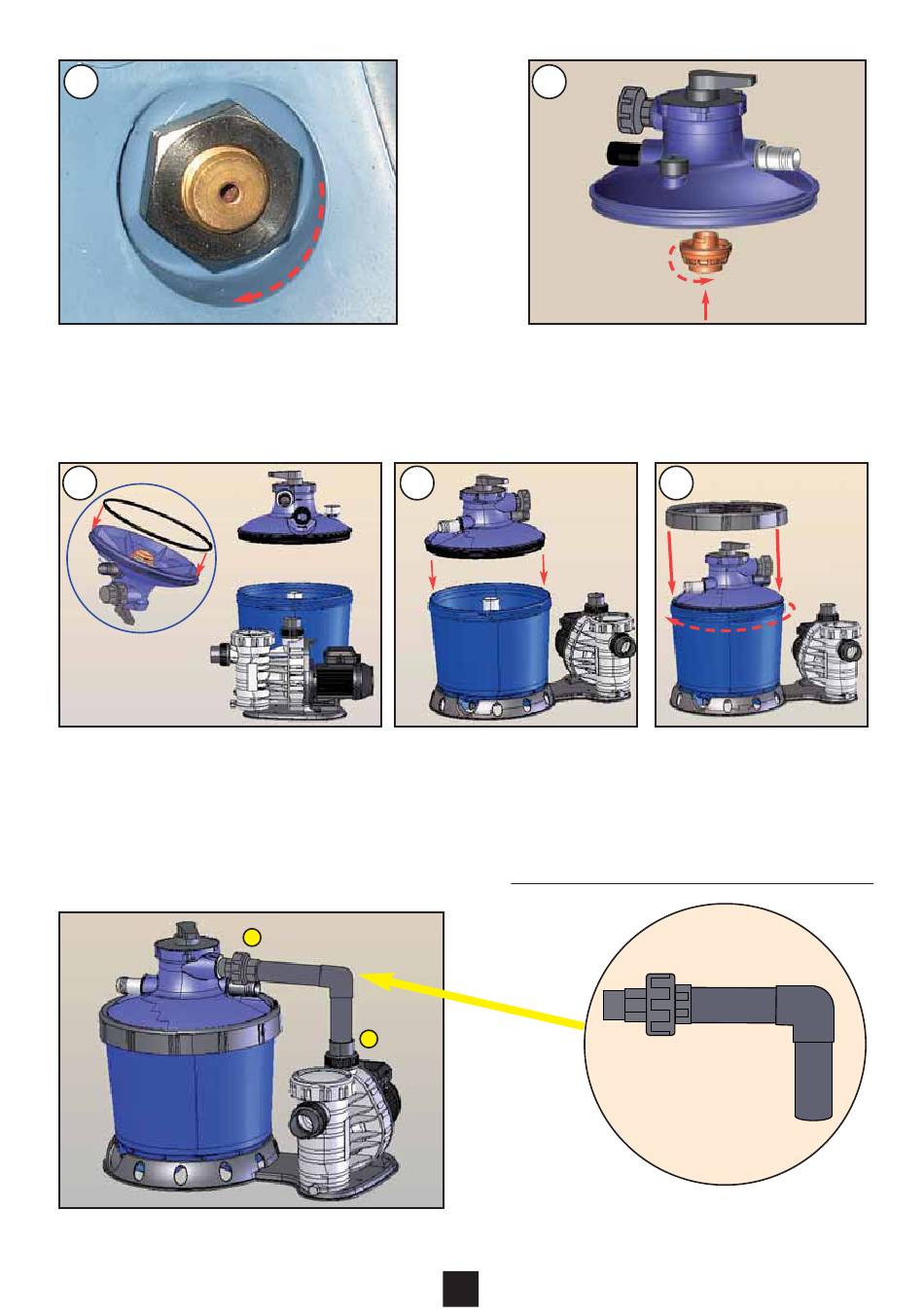

Par le dessous du couvercle, visser l'écrou
laiton à la main puis serrer modérément à la
clé à pipe de 22 afin de ne pas détériorer le
joint.
13
- Mettre en place le joint torique dans la gorge en périphérie du couvercle.
- Vérifier la propreté de l'intérieur de la cuve dans sa partie supérieure, ainsi que celle du joint autour du couvercle.
- Retirer le bouchon du tube plongeur.
- Orienter le couvercle pour mettre les deux raccords PUMP et RETURN face au raccord de refoulement de la
pompe (13) .
- Emboîter le couvercle sur la cuve. Le tube plongeur doit ainsi s'emboîter dans le diffuseur sous le couvercle (14).
- Mettre en place le couvercle (voir détail page 6).
- Assembler le couvercle et la cuve à l'aide de l'anneau ceinture. Serrer énergiquement à la main seulement (15).
Coller le module de liaison sur l'union 3 pièces côté filtre et le raccord union côté refoulement pompe.
12
Mise en place du diffuseur :
Centrer le diffuseur dans le logement, et le
plaquer contre le couvercle, lui appliquer une
rotation pour que la languette du diffuseur
s'engage dans la rainure en U du couvercle,
cela jusqu'à la butée.
14
2014/04 - Indice de révision : G - Code : 0026660
5/32
