Game ready Med4 Elite Handbuch Seite 9

Benvenuto in Med4 Elite. Questa semplice procedura la
guiderà al disimballaggio di Med4 Elite. Le basterà seguire questi
passaggi per installare il dispositivo in modo rapido e sicuro.
Consigliamo di avvalersi di due persone per disimballare Med4
Elite. Prima di cominciare, è necessario disporre di un giravite
Phillips alimentato a rete o a batteria.

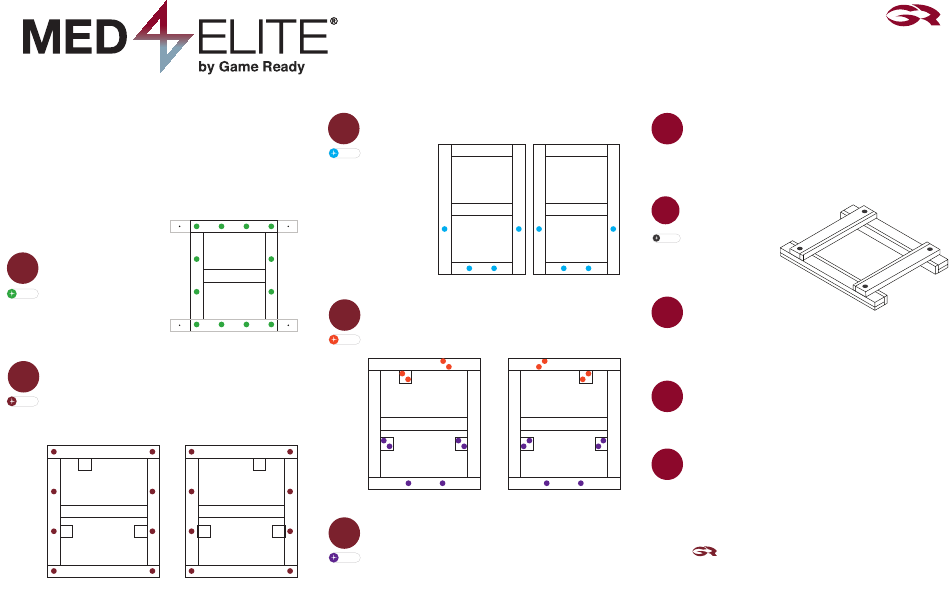

NOTA: la posizione delle viti è indicata in
modo approssimativo in ciascuna
illustrazione con puntini verdi, rossi, blu,
arancioni, grigi e viola.
1
RIMUOVERE IL PANNELLO
SUPERIORE
Rimuovere le dodici (12) viti con cui è
x12
fissato il pannello superiore. Estrarre il
pannello superiore dalla cassa
sollevandolo con cura.
2
RIMUOVERE LE VITI VERTICALI DA ENTRAMBI
I PANNELLI LATERALI
Rimuovere le sedici (16) viti (otto per ciascun lato) situate lungo ogni bordo
x16
verticale dei pannelli laterali. NON rimuovere le viti interne o quelle situate
sul fondo del pannello laterale fino a quando non verrà indicato.
LATO DESTRO
3
RIMUOVERE IL PANNELLO ANTERIORE E
QUELLO POSTERIORE
Rimuovere le
x8
restanti otto (8) viti
(quattro per ciascun
pannello) con le
quali sono fissati il
pannello anteriore e
quello posteriore.
Estrarre ciascun
pannello dalla cassa
sollevandolo con
cura e metterlo da
parte.
ALTO
4
RIMUOVERE I SOSTEGNI SUPERIORI
Rimuovere le otto (8) viti (quattro per ciascun lato) con le quali sono fissati i
sostegni superiori. Estrarre i sostegni dall'unità di controllo sollevandoli con cura.
x8
LATO SINISTRO
5
RIMUOVERE I PANNELLI LATERALI
Rimuovere le restanti dodici (12) viti (sei per ciascun lato) con le quali sono fissati i
pannelli laterali. Estrarre i pannelli laterali dalla cassa sollevandoli con cura e
x12
metterli da parte.
FRONTE RETRO
LATO DESTRO LATO SINISTRO
NOTA: il conteggio delle viti è approssimato. Usare
sempre cautela quando si elimina Med4 Elite.
6
RIMUOVERE LA SCATOLA DEL KIT DI ACCESSORI
La scatola del kit di accessori si trova dietro l'unità di controllo. Staccarla con cura
dalla copertura protettiva in plastica dell'unità di controllo. Metterla da parte in un
luogo sicuro. Gli accessori contenuti all'interno della scatola servono ad iniziare
l'installazione di Med4 Elite.
7
RIMUOVERE I SOSTEGNI
INFERIORI
Rimuovere le quattro (4) viti (due
x4
per ciascun lato) che tengono
insieme i sostegni inferiori.
Estrarre i sostegni dall'unità
di controllo sollevandoli
con cura.
8 RIMUOVERE LA COPERTURA
IN PLASTICA
Rimuovere lo strato protettivo in
plastica e gettarlo via.
9 ESTRARRE L'UNITÀ DI CONTROLLO DALLA CASSA
Estrarre con cura l'unità di controllo dalla cassa. Per evitare di danneggiare l'unità di
controllo, due persone devono eseguire questo passaggio.
Non inclinare l'unità di controllo.
10
OPERAZIONI INIZIALI
Per le istruzioni sull'installazione iniziale, utilizzare la guida di Avvio rapido che si
trova nella scatola del kit di accessori. Consigliamo di riutilizzare la scatola degli
accessori per conservare i tubi di scarico, l'unità flash USB e la documentazione
di Med4 Elite. Le schede di riferimento rapido sono progettate per essere appese
alle maniglie dell'unità di controllo di Med4 Elite.
Contattare l'assistenza tecnica Game Ready:
1.888.GameReady
1.888.426.3732) o +1.510.868.2100.
Nei Paesi fuori dagli USA, rivolgersi al distributore di zona.
