RADAR OBERFLÄCHENMONTAGE 360° MIKROWELLENSENSOR,
MAX. 10 M, IP65, WEISS
RRD360MW-01
LESEN SIE DIE ANLEITUNG, BEVOR SIE MIT DER INSTALLATION BEGINNEN, UND BEWAHREN SIE SIE FÜR DIE SPÄTERE VERWENDUNG AUF.
! Elektronikprodukte können Tod, schwere Verletzungen oder. Sachschaden verursachen. Bei Zweifeln hinsichtlich der Installation oder des Gebrauchs
konsultieren Sie einen qualifizierten Elektriker.
Technische Produktinformationen und Angaben können sich im Lauf der Zeit ohne weitere Mitteilung ändern. Besuchen Sie unsere Webseite
www.ledgrouprobus.com oder robusdirect.com für aktuelle technische Informationen.
-20°C < UT < +40°C, 220-240V~50/60Hz, Klasse II, IP65
Gemessene Ladung: Max. 1200 W für Glühlampen, max. 800 W für Neonlampen, max. 800 W für LED
Kann auf normal entflammbaren Oberflächen montiert werden.
Montagehöhe: 4 bis 15 m
Erfassungsbereich: 4 m - 10 m (Radius)
Einstellung der Lichtintensität: 2 - 2.000 Lux
Hinweis: „+∞" bedeutet, dass der Sensor im „Stand-by-Zeit"-Modus bleibt: Das Licht bleibt gedimmt und schaltet sich nicht aus.
Installation
1. Vergewissern Sie sich, dass die Stromzufuhr ausgeschaltet ist, bevor Sie mit der Installation beginnen.
2. Wählen Sie einen geeigneten Platz für den Sensor aus.
3. Markieren Sie passende Löcher für die Montage an der Decke und überprüfen Sie vor dem Bohren die Lage von
unter Putz liegenden Kabeln, Rohren und anderer Versorgungstechnik.
4. Befestigen Sie den Sensor an der Decke, achten Sie darauf, dass er fest sitzt.
5. Schließen Sie die Kabel wie in Abbildung 3 gezeigt an.
6. Entfernen Sie die Schraube und öffnen Sie die Abdeckung des Sensors. Nehmen Sie die Einstellungen gemäß der
Tabelle vor.
Hinweis: Berühren Sie nicht den Stromkreislauf im Sensor, es besteht die Gefahr eines elektrischen Schlages.
7. Schließen Sie die Abdeckung. Setzen Sie die Schraube wieder ein und drehen Sie sie fest.

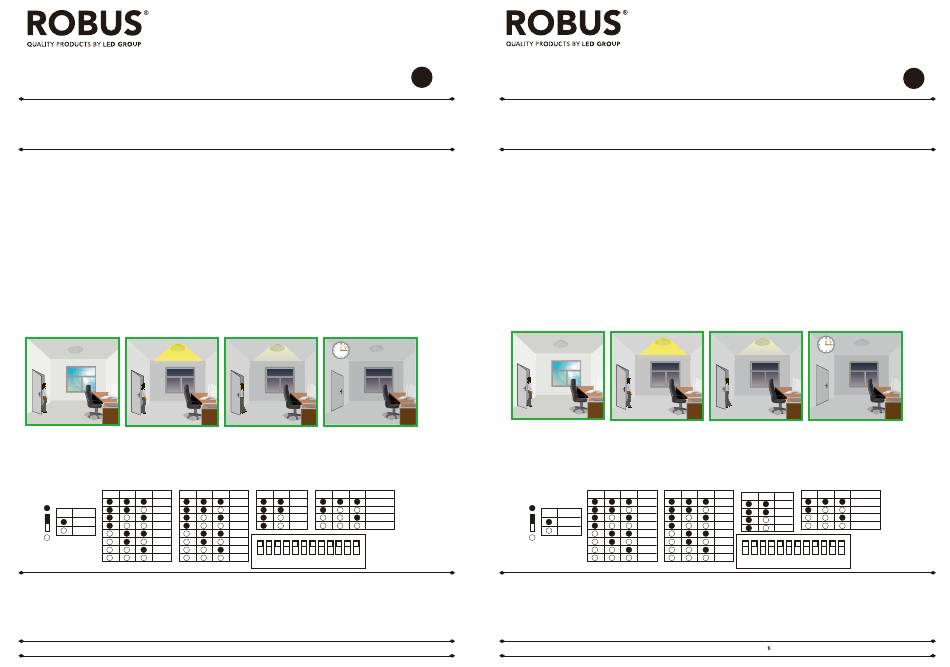

Bei ausreichend Tageslicht: Wenn
Bei Bewegung und nicht
der Sensor Tageslicht misst,
ausreichendem Tageslicht: Das
schaltet sich das Licht nicht ein.
Licht schaltet sich ein (100%
Helligkeit).
Einstellungstabelle Sensor
Haltezeit
Stand-by-Zeit
2
3
4
5
6
Erfassungsbereich
5S
30S
1
90S
100%
3min
50%
5min
10min
20min
30min
Informationen für den Benutzer:
1. Beachten Sie, dass die Entsorgung von ausgedienten Elektro- und Elektronikgeräten getrennt vom Hausmüll erfolgen muss (die Geräte sind mit dem Symbol
einer durchgestrichenen Tonne gekennzeichnet).
2. Beachten Sie Ihre Rolle im Wiederverwendungs- und Recycling-Zyklus, indem Sie dieses Produkt am Ende der Nutzungsdauer bei einer Sammelstelle für.
Elektronikaltgeräte oder einer städtischen Müllkippe, oder einer Verkaufsstelle, wo Sie einen Ersatz besorgen, entsorgen.
3. Dieses Gerät kann Substanzen enthalten, die gesundheits- und umweltschädlich sind, falls sie achtlos entsorgt werden. Es ist wichtig, dass es vom normalen
Hausmüll getrennt und in der Kette der Elektro-Altgeräte recycelt wird
4. Das „durchgestrichene Tonnen-Symbol" auf einem Produkt bedeutet, dass dieses. Gerät nicht mit dem normalen Hausmüll, sondern gemäß der
Entsorgungsvorschriften für Elektro-Altgeräte entsorgt werden muss
Die Installation muss von einem Elektriker vorgenommen werden
Hinweis:
Haltezeit: 5 Sekunden - 30 Minuten
Stand-by-Zeit: 0s - +∞
Stand-by-Stufe: 10% - 50%
Wenn der Sensor eine Bewegung
Nach Ablauf der Stand-by-Zeit
wahrnimmt, geht er in den „Haltezeit"
schaltet sich das Licht aus.
-Modus. Nachdem die Haltezeit
abgelaufen ist, geht der Sensor in den
„Stand-by-Modus". Lichtleistung
gedimmtes Licht (10%/20%/30%/50%).
Stand-by Dimm-Level
Lichtintensität
7
8
9
10
11
12
10S
10%
2000Lux
1min
20%
50Lux
5min
30%
10Lux
10min
50%
2Lux
30min
60min
+∞
0S
1 2 3 4 5 6 7 8 9 10 11 12
CAPTEUR À MICRO-ONDES 360° RADAR, DE SURFACE, 10M MAX,
IP65, BLANC
DE
RRD360MW-01
VEUILLEZ LIRE LES INSTRUCTIONS AVANT DE COMMENCER L'INSTALLATION ET CONSERVEZ-LES POUR TOUTES UTILISATIONS FUTURES. Les produits
électriques peuvent causer la mort, de graves blessures ou des dégâts matériels. Si vous avez des doutes sur l'installation ou sur l'utilisation de ce produit, veuillez
consulter un électricien compétent.
Les informations techniques et caractéristiques peuvent changer au fil du temps sans notification préalable. Pour rester informé de ces possibles modifications,
veuillez consulter le site internet www.ledgrouprobus.com ou robusdirect.com.
-20°C < Ta < +40°C, 220-240V~50/60Hz, Classe II, IP65
Charge : 1200W max pour incandescent, 800W max pour fluorescent, 800W max pour LED
Convient à une installation sur une surface normalement inflammable.
Hauteur de montage : 4m à 15m
Portée de détection : 4m à 10m (rayon)
Réglage du niveau de lux : 2-2000 Lux
Remarque : "+∞ " signifie que le capteur reste en mode "Temps de veille", avec un niveau de lumière réduit et ne s'éteint jamais.
Installation
1. Assurez-vous que l'alimentation secteur soit coupée avant d'entreprendre les travaux.
2. Sélectionnez un emplacement approprié pour le montage du capteur.
3. Indiquez l'emplacement des futurs trous de fixation sur le plafond. Avant de percer, vérifiez l'emplacement des
câbles dissimulés, des tuyaux, etc.
4. Accrochez le capteur au plafond, assurez-vous qu'il tienne bien.
5. Branchez les câbles comme indiqué sur la figure 3.
6. Enlevez la vis et ouvrez le couvercle du capteur. Réglez les paramètres du capteur comme indiqué dans le tableau.
Remarque : Ne touchez pas au circuit à l'intérieur du capteur afin de ne pas recevoir de décharge électrique.
7. Refermez le couvercle, insérez la vis et assurez-vous que cela tienne bien.
Avec une lumière naturelle
suffisante : la lumière ne s'allume
pas lorsque la présence est
détectée.
Tableau de paramétrage du capteur
2
Zone de détection
1
100%
50%
Informations pour l'utilisateur du produit :
1. Veuillez, s'il vous plait, noter l'importance de disposer des Déchets d'Equipement Electriques et Electroniques séparément des déchets ménagers (DEEE
représenté par une poubelle barrée d'une croix).
2. Veuillez tenir compte de l'importance de votre contribution à la réutilisation et au recyclage de ce produit en fin de vie en le retournant dans un centre de collecte
de déchets des équipements électriques ou dans le point de vente à partir duquel vous effectuez l'achat du produit de remplacement.
3. Cet équipement peut contenir des substances dangereuses pour la santé et l'environnement s'il est jeté n'importe où. Il est important de le séparer des ordures
ménagères et le recycler dans une consigne DEEE appropriée.
4. La "poubelle barrée d'une croix" présent sur le produit indique que cet appareil ne doit pas être jeté dans les ordures ménagères mais doit être éliminé
conformément à la réglementation DEEE locale.
Remarque :
Temporisation : 5secs à 30mins
Temps de veille : 0sec - +∞
Niveau de veille : 10% - 50%
Lorsqu'aucun mouvement n'est
Avec du mouvement et une lumière
détecté, le capteur se met en période
naturelle insuffisante : la lumière
de "Temporisation". Lorsque la
s'allume (100% de luminosité).
"Temporisation" est écoulée, le capteur
se met en période de "Temps de veille".
Flux lumineux à intensité variable
(10%/20%/30%/50%).
Niveau de variation
Temporisation
Temps de veille
d'intensité en veille
3
4
5
6
7
8
9
5S
10S
10%
30S
1min
20%
5min
90S
30%
3min
10min
50%
5min
30min
10min
60min
20min
+∞
30min
0S
1 2 3 4 5 6 7 8 9 10 11 12
L'installation doit être effectuée par un électricien quali é
FR
La lumière s'éteindra après que
la période de "Temps de veille"
soit écoulée.
Niveaux de lux
10
11
12
2000Lux
50Lux
10Lux
2Lux
