RADAR SURFACE MOUNTED 360° MICROWAVE SENSOR,
MAX 10M, IP65, WHITE
RRD360MW-01
PLEASE READ INSTRUCTION BEFORE COMMENCING INSTALLATION AND RETAIN FOR FUTURE REFERENCES. ! Electrical products can
cause death or injury, or damage to property. If in any doubt about the installation or use of this product, consult a competent electrician
Product technical information and specification may change over time without prior notification. For the latest technical information please
visit our web site www.ledgrouprobus.com or robusdirect.com
-20°C < Ta < +40°C, 220-240V~50/60Hz, Class II, IP65
Rated load: Max. 1200W for Incandescent, Max. 800W for Fluorescent, Max. 800W for LED
Suitable for mounting on a normally flammable surface.
Mounting Height: 4m to 15m
Detection Range: 4m - 10m (Radius)
Lux Level Adjustment: 2-2,000 Lux
Note: "+∞ " means sensor remains in "Stand-By-Time" mode, dimmed light level and never switches off.
Installation
1. Ensure mains supply is switched off before commencing work.
2. Select suitable location for mounting the sensor.
3. Mark appropriate fixing hole positions on the ceiling, check location of buried cables, pipes and other building
services before drilling.
4. Attach sensor to the ceiling, ensure it is secure.
5. Connect the cables as per figure 3.
6. Remove screw and open sensor lid. Adjust sensor settings as per table.
Note: Don't touch the circuit inside the sensor in order not to get an electric shock.
7. Close lid. Insert screw and ensure it is secure.

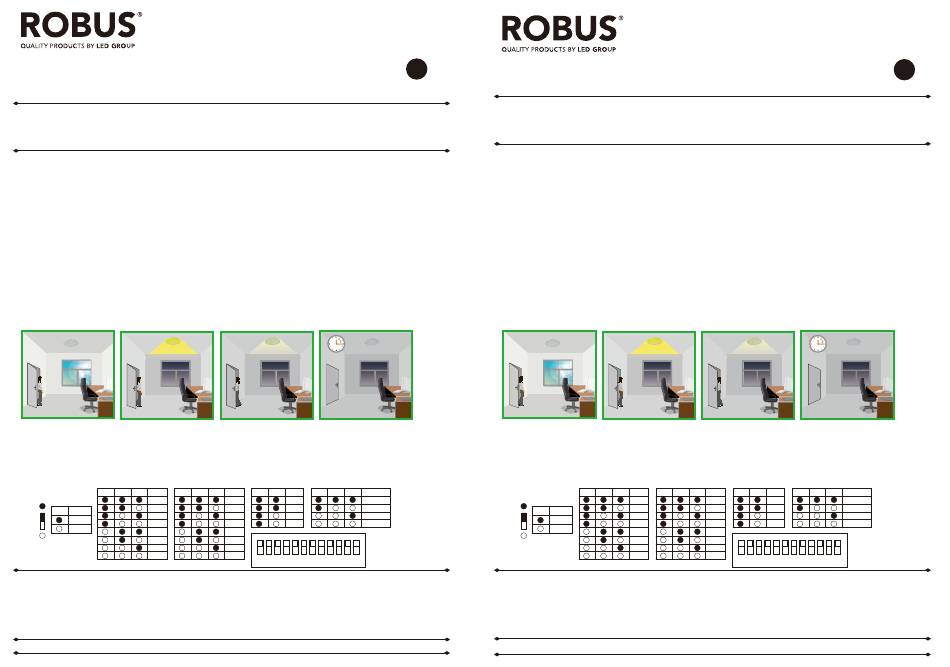

With sufficient natural light. The With movement and insufficient
light doesn't switch on when natural light. The light switches
presence is detected. on (100% brightness).
Sensor Setting Table
Hold-Time Stand-By-Time
2 3 4 5
Detection Area
5S
30S
1
90S
100%
3min
50%
5min
10min
20min
30min
Information for the Product user:
1. Please note the requirement to dispose of Waste Electrical & Electronic Equipment separately from household waste (WEEE marked with crossed out wheelie bin
symbol).
2. Please consider your role in contributing to re-use and recycling by returning this product at end of life to a collection centre for waste electrical equipment or a
Civic Amenity site, or to a retail outlet from which you are purchasing a replacement.
3. This equipment may contain substances that are hazardous to health and the environment if disposed of carelessly. It is important that it is separated from normal
household waste and recycled in the WEEE chain
4. The "crossed out wheelie bin symbol" on a product indicates this equipment must not be disposed of in normal household waste, but should be disposed of
according to local WEEE regulations
The Installation must be carried out by a qualified electrician
Issue 1 040517
INSTRUCTION MANUAL
Note:
Hold time: 5 Seconds - 30 Minutes
Stand-by time: 0s - +∞
Stand-by level: 10% - 50%
When no movement is detected the
The light will switch off after
sensor enters "Hold-Time" period.
"Stand-By-Time" period has
After "Hold-Time" has elapsed the
elapsed.
sensor enters "Stand-By-Time" period.
Dimmed light output (10%/20%/30%/50%).
Stand-By-DIM Level Lux Levels
6 7 8 9 10 11 12
10S 10% 2000Lux
1min 20% 50Lux
5min 30% 10Lux
10min 50% 2Lux
30min
60min
+∞
0S
1 2 3 4 5 6 7 8 9 10 11 12
RADAR 360° MICROGOLF OPBOUWSENSOR, MAX 10M, IP65, WIT
EN
RRD360MW-01
LEES DE INSTRUCTIES VOORDAT U BEGINT MET DE INSTALLATIE EN HOU ZE BIJ VOOR LATER. ! Elektrische producten kunnen de dood
of letsel veroorzaken of eigendommen beschadigen. Als u twijfelt over de installatie of het gebruik van dit product, raadpleeg dan een e
rkende elektricien
Technische gegevens en specificaties van dit product kunnen zonder voorafgaande kennisgeving wijzigen. Ga voor de meest recente
technische gegevens naar onze website www.ledgrouprobus.com of robusdirect.com
-20°C < Ta < +40°C, 220-240V~50/60Hz, Class II, IP65
Nominale belasting: Max. 1200W voor gloeilamp, max. 800W voor TL-lamp, max. 800W voor LED
Geschikt voor montage op normal ontvlambaar oppervlakte.
Montagehoogte: 4m tot 15m
Detectiebereik: 4m - 10m (Straal)
Luxbereik: 2-2.000 Lux
Opmerking: "+∞ " betekent dat de sensor in "Standby-tijd"-modus blijft met een gedimd lichtniveau en nooit wordt
uitgeschakeld.
Installatie
1. Zorg dat het lichtnet is uitgeschakeld voordat u begint.
2. Kies een geschikte montageplaats voor de sensor.
3. Markeer de geschikte plaats van de bevestigingsgaten op het plafond en zorg dat u geen verborgen kabels, leidingen
en andere voorzieningen van het gebouw kunt beschadigen voordat u begint met boren.
4. Bevestig de sensor tegen het plafond en zorg dat alles goed vast zit.
5. Sluit de kabels aan zoals op afbeelding 3.
6. Verwijder de schroef en open het sensordeksel. Voer de sensorinstellingen uit zoals aangegeven in de tabel.
Opmerking: Raak het circuit binnen in de sensor niet aan om elektrocutie te vermijden.
7. Sluit het deksel. Plaats de schroef terug en draai stevig vast.
Met voldoende natuurlijk licht. Het
licht wordt niet ingeschakeld bij
detectie van beweging.
Tabel met sensorinstellingen
2
Detectiegebied
1
100%
50%
Informatie voor de gebruiker van het product:
1. Hou bij het verwijderen van afval rekening met de regeling voor afgedankte elektrische en elektronische apparatuur, gescheiden van gewoon huishoudelijk afval
(AEEA, pictogram van een kliko met een kruis erdoorheen).
2. Neem uw verantwoordelijkheid op het vlak van hergebruik en recycling door dit product aan het einde van zijn levenscyclus in te leveren bij een inleverpunt voor
elektronisch afval, een milieupark of een winkel waar u een nieuw product koopt.
3. Deze apparatuur kan stoffen bevatten die gevaarlijk zijn voor de gezondheid en het milieu indien ze onachtzaam wordt weggegooid. Het is belangrijk dat ze
gescheiden gehouden wordt van het normaal huishoudelijk afval en gerecycled wordt in het netwerk voor AEEA.
4. Het pictogram van een kliko met een kruis erdoorheen op een product betekent dat dit apparaat niet samen met het gewone huishoudelijk afval mag worden
weggegooid, maar dat het dient te worden verwijderd in overeenstemming met de lokale regelgeving voor AEEA (afgedankte elektrische en elektronische apparatuur).
De installatie dient te worden uitgevoerd door een elektricien
Opmerkingen:
Wachttijd: 5 seconden - 30 minuten
Standby-tijd: 0s - +∞
Standby-niveau: 10% - 50%
Wanneer er geen beweging wordt
Met beweging en onvoldoende
gedetecteerd, gaat de sensor over
natuurlijk licht. Het licht wordt
op de "Wachttijd"-periode. Als de
ingeschakeld (100% lichtsterkte).
"Wachttijd"-periode voorbij is, gaat
de sensor over op de "Standby-tijd"
-periode. Gedimde lichtafgifte
(10%/20%/30%/50%).
Wachttijd Standby-tijd Dimniveau waakstand
3 4 5 6 7 8 9
5S 10S 10%
30S 1min 20%
5min 30%
90S
3min 10min 50%
5min 30min
10min
60min
20min +∞
30min
0S
1 2 3 4 5 6 7 8 9 10 11 12
NL
Het licht wordt uitgeschakeld
wanneer de "Standby-tijd"-periode
voorbij is.
Luxbereik
10 11 12
2000Lux
50Lux
10Lux
2Lux
