Die Anschlüsse Der Hifi-Anlage - Grundig Rcd 2000 Bedienungsanleitung

HEADPHONES
L
PREAMP OUT LINE OUT TAPE OUT TAPE IN AUX IN
y R
8
AUF EINEN BLICK

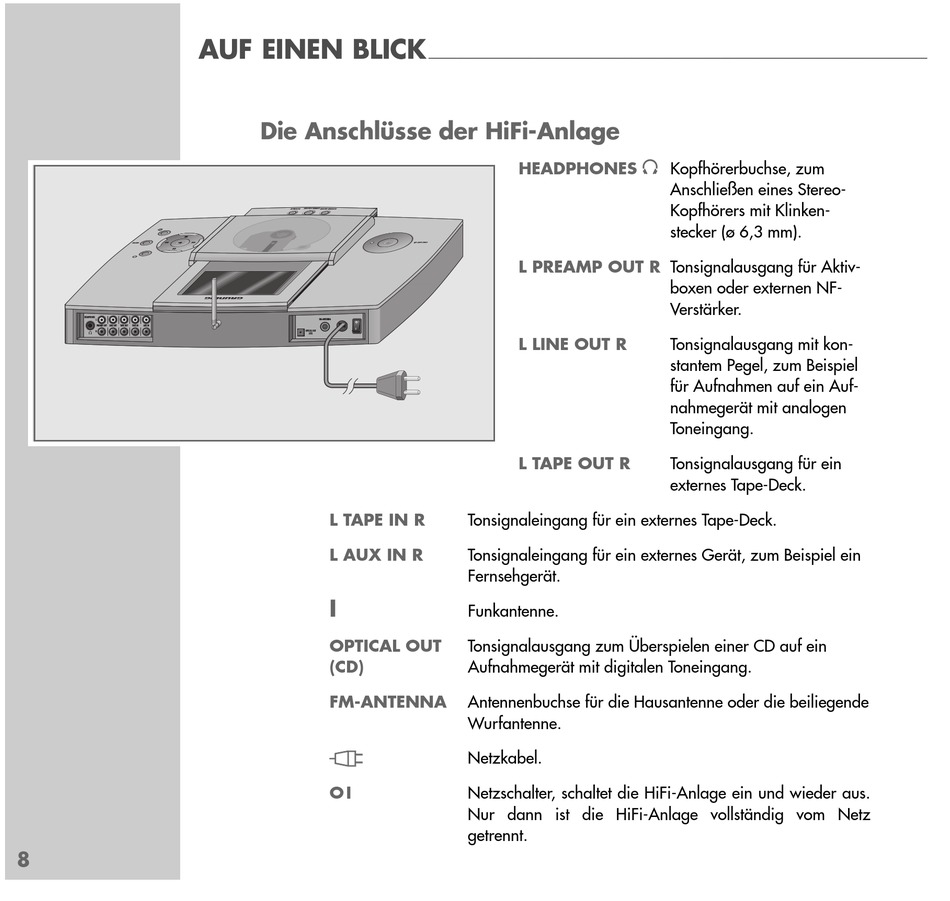

Die Anschlüsse der HiFi-Anlage
FM-ANTENNA
OPTICAL OUT
(CD)
L TAPE IN R
L AUX IN R
I
OPTICAL OUT
(CD)
FM-ANTENNA
Ü Ü
O I
______________________________________________________________________
HEADPHONES
L PREAMP OUT R
L LINE OUT R
L TAPE OUT R
Tonsignaleingang für ein externes Tape-Deck.
Tonsignaleingang für ein externes Gerät, zum Beispiel ein
Fernsehgerät.
Funkantenne.
Tonsignalausgang zum Überspielen einer CD auf ein
Aufnahmegerät mit digitalen Toneingang.
Antennenbuchse für die Hausantenne oder die beiliegende
Wurfantenne.
Netzkabel.
Netzschalter, schaltet die HiFi-Anlage ein und wieder aus.
Nur dann ist die HiFi-Anlage vollständig vom Netz
getrennt.
y
Kopfhörerbuchse, zum
Anschließen eines Stereo-
Kopfhörers mit Klinken-
stecker (ø 6,3 mm).
Tonsignalausgang für Aktiv-
boxen oder externen NF-
Verstärker.
Tonsignalausgang mit kon-
stantem Pegel, zum Beispiel
für Aufnahmen auf ein Auf-
nahmegerät mit analogen
Toneingang.
Tonsignalausgang für ein
externes Tape-Deck.
