Elektrischer Anschluss

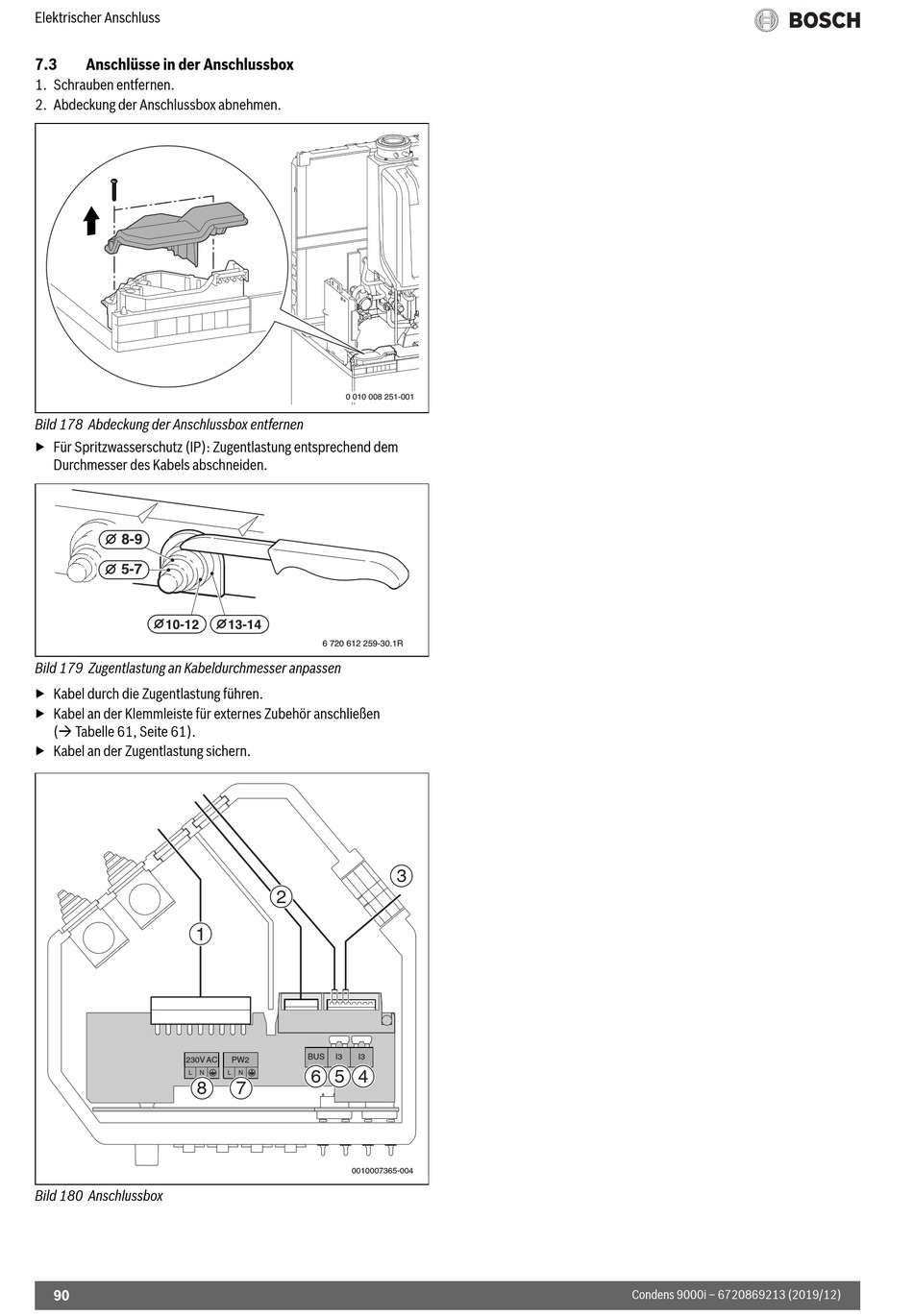

7.3 Anschlüsse in der Anschlussbox
1. Schrauben entfernen.
2. Abdeckung der Anschlussbox abnehmen.
Bild 178 Abdeckung der Anschlussbox entfernen
▶ Für Spritzwasserschutz (IP): Zugentlastung entsprechend dem
Durchmesser des Kabels abschneiden.
8-9
5-7
10-12
Bild 179 Zugentlastung an Kabeldurchmesser anpassen
▶ Kabel durch die Zugentlastung führen.
▶ Kabel an der Klemmleiste für externes Zubehör anschließen
( Tabelle 61, Seite 61).
▶ Kabel an der Zugentlastung sichern.
1
230V AC
L N
8
Bild 180 Anschlussbox
90
0 010 008 251-001
13-14
6 720 612 259-30.1R
3
2
BUS I3 I3
PW2
6 5 4
L N
7
0010007365-004
