Bauanleitung 121.364
Kugel-Labyrinth
1
2a
2a
2d
2l
2l
2l
2l

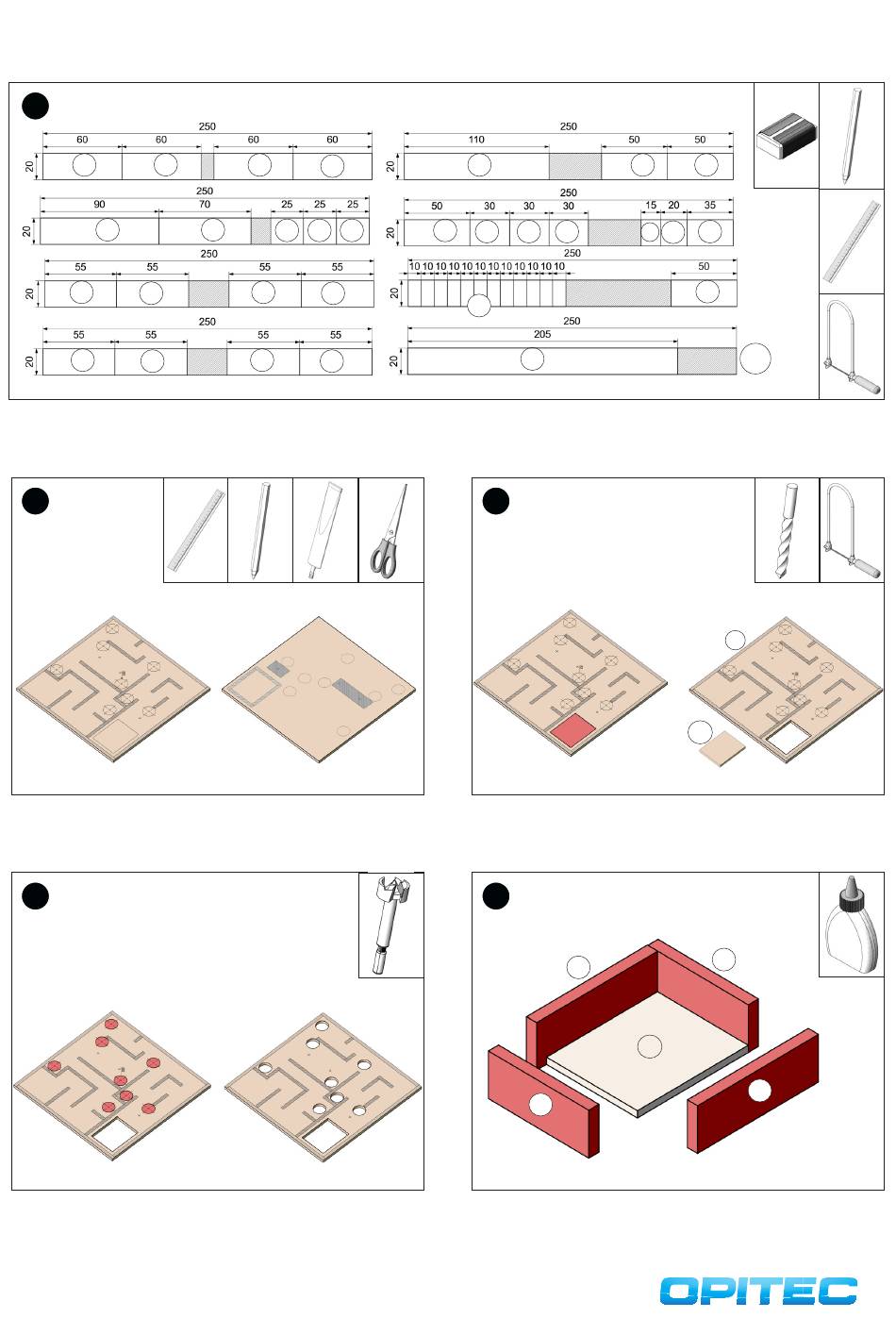

Die Holzleisten nach Bemaßung (siehe oben) ablängen und Sägeschnitte säubern.
2
Ansicht von oben
Die Schablonen für die Grundplatte (Seite 5-11) ausschneiden zusam-
menkleben und auf die Oberseite sowie die Rückseite übertragen.
Hinweis: Die Schablone kann entweder mit einem Pauspapier oder
durch abmessen der Leistenabstände übertragen werden.
4
Alle ø20mm-Bohrungen wie abgebildet mit dem Forstnerbohrer durch
bohren.
2
2a
2a
2e
2g
2g
2g
2l
2l
2l
2l
Ansicht von oben
2f
2b
2h
2h
2h
2m
2c
3
Die Aussparung für das Kugelfach wie abgebildet aussägen. Hierfür
mit einem Bohrer an einer Ecke ein Loch (ø2) zum Durchführen des
Laubsägeblattes bohren und das Laubsägeblatt einfädeln. Das ausge-
sägte Rechteck (1a) dient später als Fachboden.
5
ø20
2b
2 Holzleisten (2a) und 2 Holzleisten (2b) wie abgebildet um das Sperr-
holzrechteck (1a) leimen. Leim gut trocknen lassen.
2b
2b
2j
2i
2k
2b
1
1a
2b
2a
1a
4x
ø2
2a
