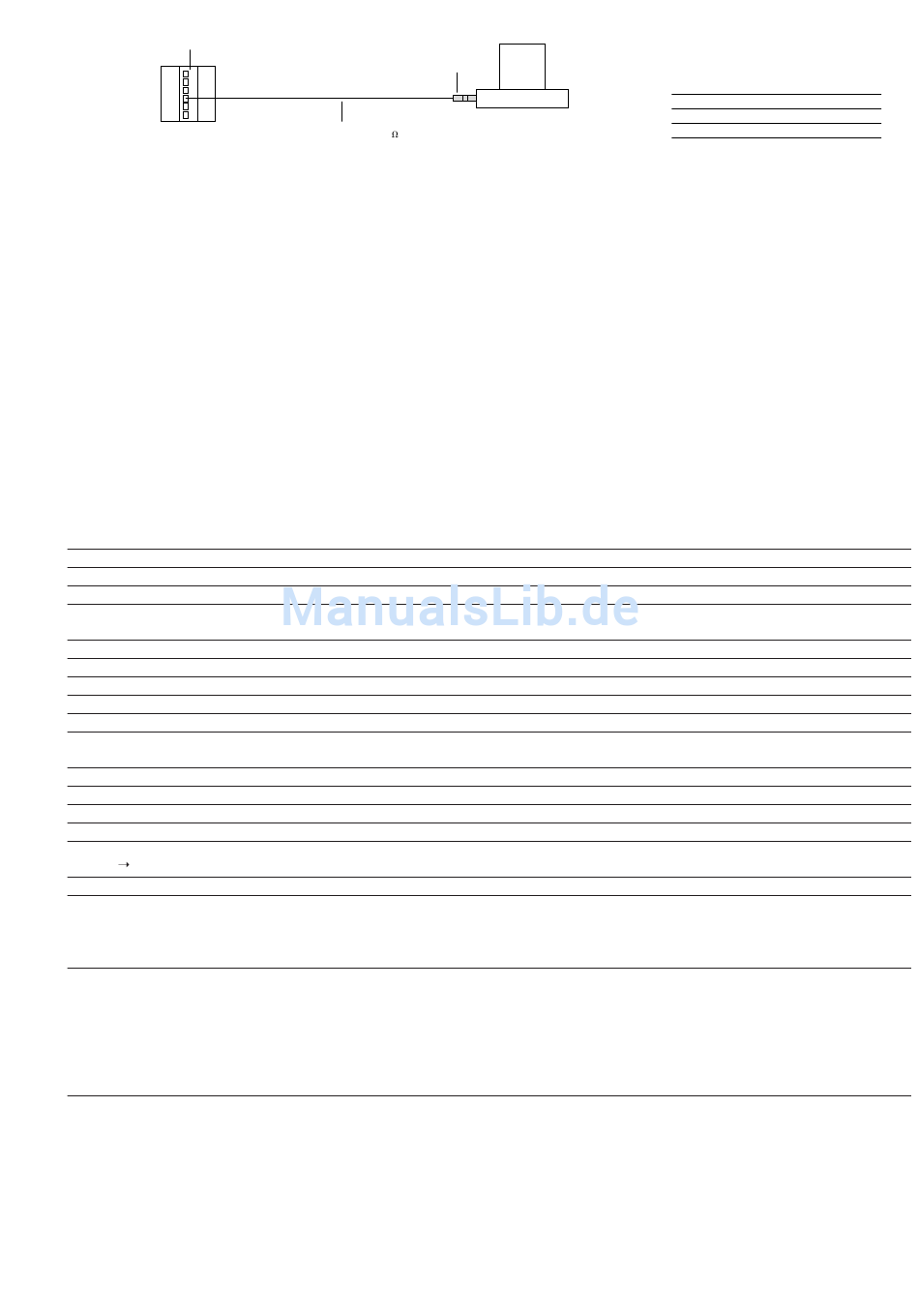

3. Anschließen an Unshielded-Twisted-Pair-Interface-Karte
UYDE
ASGE ...
Hinweis:
Für die Verbindung vom Sternkoppler
(IYDE-S / UYDE) zum Transceiver (UTDE)
wird das Twisted-Pair-Kabel 1:1 durch-
verbunden.
Weitere Unterstützung
Bei technischen Fragen wenden Sie sich
bitte an den Hirschmann Vertragspartner in
Ihrer Nähe oder direkt an Hirschmann. Die
Adressen unserer Vertragspartner finden
Sie
– im Internet (http://www.hirschmann.de).
Darüber hinaus steht Ihnen unsere Hotline
zur Verfügung:
Tel. ++49 1805-14-1538 (Fax -1542)
Technische Daten
Betriebsspannung
Stromaufnahme (ohne Signal)
Bitrate (Manchester Code)
Twisted-Pair-Kabel Schnittstelle
Sender
Ausgangssignal an 100 Ω
Preamble loss transmit
Laufzeitverzögerung
Jabber time out
Jabber reset
Twisted-Pair-Kabel-Schnittstelle
Empfänger
Abschlußwiderstand bei 5 MHz
Empfindlichkeit
Preamble loss receive
Laufzeitverzögerung
Kollisionserkennungszeit
(Data in
SQE out)
Transceiver-Schnittstelle (AUI)
Eingang:
Abschlußwiderstand
Empfindlichkeit
Zul. Gleichspannungsanteil
Ausgang:
Ausgangsspannung (Daten und
CD-Signal)
Frequenz CD-Signal
SQE-Test (heart-beat)
Verzögerungszeit
Länge
Länge des AUI-Kabels
Isolationsspannung
Transceiver-Schnittstelle/Twisted-Pair-
Kabel gemäß IEEE 802.3 10BASE-T
UTDE
Twisted-Pair-Kabel (100
)
mit RJ-45 Steckern
Jeder Port der Interface-Karten IYDE-S /
UYDE enthält die Crossover-Funktion, die
jedoch bei einem Port abgeschaltet werden
kann: Port 3 bei IYDE-S / Port 6 bei UYDE.
Antworten zu häufig gestellten Fragen fin-
den Sie in den Internetseiten von Hirsch-
mann: www.hirschmann.de. Im Geschäfts-
bereich Automation and Network Solutions
gibt es unter „SERVICE" die Rubrik FAQ.
Das aktuelle Schulungsangebot zu Techno-
logie und Produkten finden Sie unter
www.hicomcenter.com.
+10 V bis +16 V
60 mA (+12 V)
10 Mbit/s
5,4 V
ss
1 bit
typ. 75 ns
80 ms
500 ms
100 Ω
800 mV
ss
3 bit
typ. 75 ns
300 ns
78 Ω ±1 %
400 mV
ss
± 50 V
1,4 V
ss
10 MHz ± 10 %
abschaltbar
1000 ns
1000 ns
0 bis max. 50 m
1500 V~ von 50 bis 60 Hz für 60 Sekunden
2250 V= für 60 Sekunden
Pin-Belegung der Verbindungsleitung
RJ-45 auf RJ-45
DTE
RJ-45
1
2
3
6
RJ-45
1
2
3
6
5
