Beschreibung
Der Twisted-Pair-Transceiver UTDE kann
entweder direkt oder über AUI-Kabel an die
AUI-Schnittstelle eines Gerätes angeschlos-
sen werden. Der Anschluß eines Twisted-
Pair-Segmentes erfolgt über die 8polige
geschirmte RJ-45 Buchse.
Der Twisted-Pair-Transceiver UTDE bietet
folgende Funktionen gemäß IEEE 802.3
10BASE-T:
– den Empfang und das Senden von Daten
bezüglich des Twisted-Pair-Kabels durch
LEDs anzeigen;
– Datenkollisionen im Netz erkennen, durch
eine LED anzeigen und dem Gerät melden;
– SQE-Test schaltbar: am Ende jedes Sende-
vorganges zur Überwachung der Elektronik
ein kurzes Kollisionssignal (heart beat) von
ca. 1 µs Dauer senden;
– Jabber-Control und Anzeige: das Netz vor
zu langen Datenpaketen (> 20 ms) schützen;
– Link-Status und Anzeige: das Twisted-Pair-
Kabelsegment kontinuierlich mit Link-Test-
Pulsen auf Kurzschluß oder Unterbrechung
überwachen;
– Auto Polarity Exchange (APX) und Anzei-
ge: bei falschem Anschluß der Empfangslei-
tungen (RD+ und RD- vertauscht) umkehren
der Polarität.
Inbetriebnahme
Streckendämpfung
Laut IEEE 802.3 10BASE-T darf die Strecken-
dämpfung eines einfachen Kabelsegments
nicht mehr als 11,5 dB bei Frequenzen zwi-
schen 5 und 10 MHz betragen. Dieser Wert
beinhaltet
– die Dämpfung des Twisted-Pair-Kabels,
– Steckerdämpfung und
– Reflektionsverluste bedingt durch Fehl-
anpassung der verschiedenen Kompo-
Anschließen
1. Verbinden zweier Geräte
UTDE
DTE
2. Anschließen an Twisted-Pair-Interface-Karte
IYDE-S 10BASE-T oder
IYDE-S 10BASE-T µC
ASGE ...
Twisted-Pair-Adapterkabel (100
RJ-45 auf 9polig Sub-D Stecker
4
Jabber
Protect
Tx-Data
Control
Rx-Data

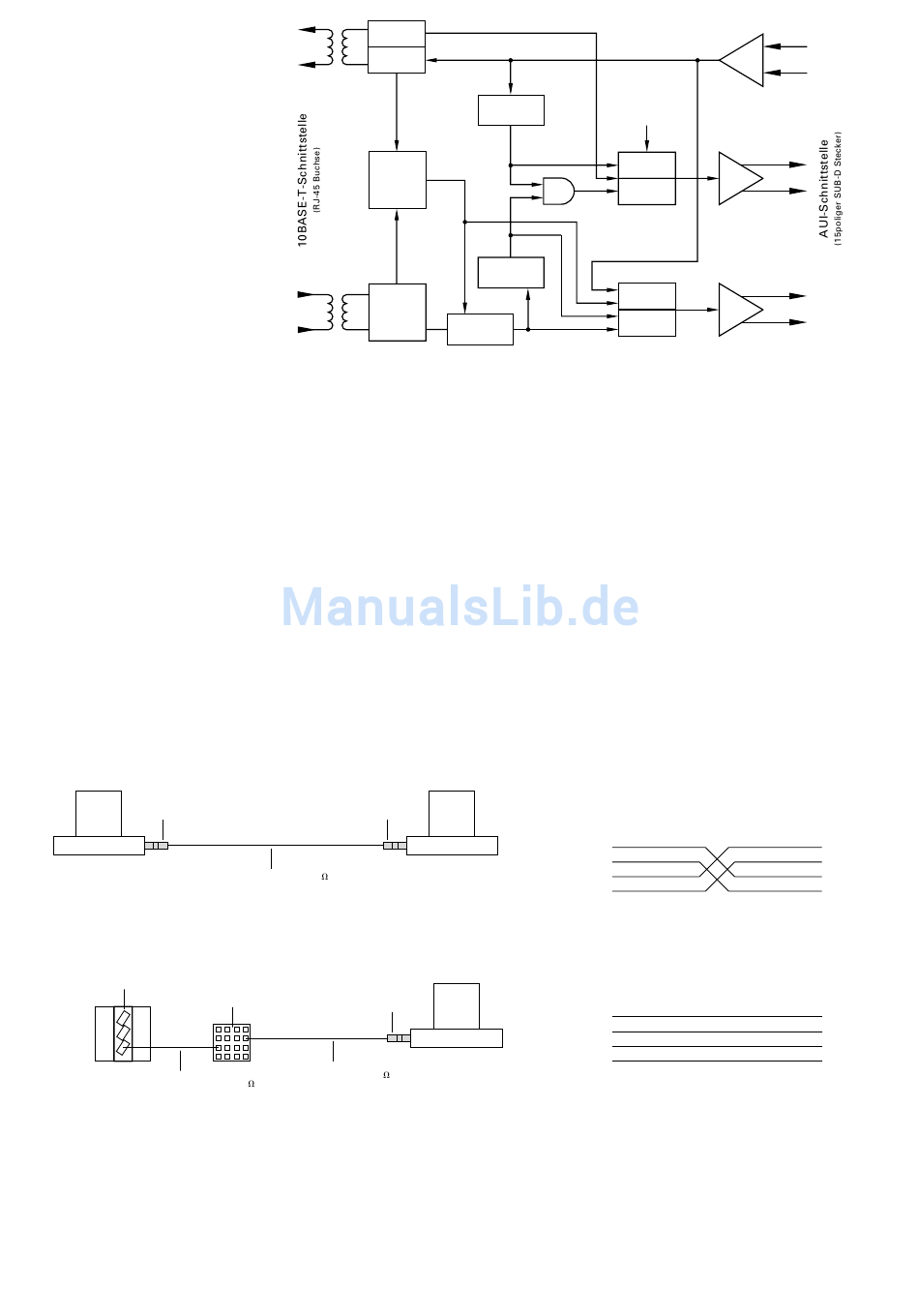

Abb. 1: Blockschaltbild
nenten des einfachen Kabelsegmentes, z. B.
Patchfelder, in denen Twisted-Pair-Kabel
miteinander verbunden werden, die im Rah-
men der Toleranz unterschiedliche Wellen-
widerstände an der Koppelstelle besitzen.
Betriebsspannungsversorgung
Die Betriebsspannungsversorgung
(+12 V=) erfolgt vom angeschlossenen
Gerät aus über die 15polige Sub-D-Buchse
der AUI-Schnittstelle.
UTDE
Twisted-Pair-Kabel (100 )
mit RJ-45 Steckern
Patchfeld
UTDE
Twisted-Pair-Kabel (100
)
mit RJ-45 Steckern
Tx-Packet
Detect
Link-
Status
Rx-Packet
Detect
Auto Polarity
Exchange
DTE
DTE
)
ENABLE/
DISABLE
SQE-Test
Generator
Collision
Oscillator
Loopback
DISABLE
Data
ENABLE
Rx-Data
Einstellen SQE-Test
Mit dem Schiebeschalter auf der Oberseite
des Transceivergehäuses wird der SQE-Test
ein- bzw. ausgeschaltet.
Überprüfen Sie vor der Inbetriebnahme, ob
das Gerät einen Betrieb des Transceivers
mit ein- oder ausgeschaltetem SQE-Test
erfordert.
Werkseitige Einstellung: SQE-Test ON (ein-
geschaltet).
Pin-Belegung der Verbindungsleitung
RJ-45 auf RJ-45
RJ-45
1
2
3
6
Pin-Belegung der Verbindungsleitung
9polig Sub-D auf RJ-45
9polig Sub-D
1
5
6
9
DO
CI
DI
RJ-45
1
2
3
6
RJ-45
1
3
2
6
