EL-IP67-12 è un modulo di registrazione dei dati di facile impiego, che consente di misurare, registrare e
visualizzare valori di temperatura (Pt 100), tensione e corrente. Grazie al convertitore A/D a 12 bit e ad una
memoria in grado di contenere 8000 letture, l'apparecchio EL-IP67-12 può essere utilizzato come registratore
"stand-alone" oppure come modulo costantemente collegato ad un sistema. Il registratore di dati è incorporato in
una custodia IP67/NEMA 4X, che lo protegge dall'infiltrazione di residui e umidità. Il software per PC funziona in
ambiente Windows e non richiede particolari competenze per essere impiegato. La comunicazione tra il PC e il
registratore di dati può avere luogo tramite le porte RS232 o ad infrarossi. Il software di controllo EL-WIN consente
di ottenere dati in formato testo, che possono essere facilmente importati nei fogli elettronici più comuni. Anche la
rappresentazione grafica può essere eseguita con il programma EL-WIN. Per ulteriori informazioni consultare il
manuale del software EasyLog.
• Protezione IP67/NEMA 4X
• Comunicazione ad infrarossi
• Semplice da utilizzare
SOFTWARE DI CONTROLLO
Di semplice installazione ed utilizzo, il software di controllo consente all'operatore di controllare uno o più EasyLog e di farli funzionare come un
sistema completo. Fornito su disco da 3,5" con relativo manuale e collegamento seriale, EL-WIN funziona in ambiente Windows 98, 95.
FUNZIONI DEI COLLEGAMENTI
Lk2 e Lk3: Inserire questi ponticelli come illustrato nella tabella seguente.
Ponticello della portata di misurazione
200mV
2V
20V
4-20mA
Temperatura (bassa portata)
Temperatura (alta portata)
FUNZIONI DEI PIN
Vin- Ingresso di misura della tensione (ved. Applicazioni sotto riportate).
Vin+ Ingresso di misura della tensione (ved. Applicazioni sotto riportate).
I
out Connessione al loop di corrente (ved. Applicazioni sotto riportate).
I
in Connessione al loop di corrente (ved. Applicazioni sotto riportate).
CTS Connessione di comunicazione RS232 (collegare al pin 7 del componente tipo D a 9 vie).
DSR Connessione di comunicazione RS232 (collegare al pin 4 del componente tipo D a 9 vie).
TX Connessione di comunicazione RS232 (collegare al pin 2 del componente tipo D a 9 vie).
RX Connessione di comunicazione RS232 (collegare al pin 3 del componente tipo D a 9 vie).
GND Connessione di comunicazione RS232 (collegare al pin 5 del componente tipo D a 9 vie).
SOSTITUZIONE DELLA BATTERIA
Utilizzare esclusivamente batterie al tionilcloruro di litio formato C da 3.6 V (es. N. comp. SL 2770/S di Sonnenschein). Verificare con il fornitore che la
batteria ordinata sia di tipo "press fit" e non debba essere montata con linguette a saldare. Prestare attenzione ad eseguire correttamente i
collegamenti.
AVVERTENZA: Le batterie al litio devono essere maneggiate con cautela, rispettando le avvertenze riportate sul contenitore.
CLASSE IP67/NEMA 4X
I connettori installati sull'apparecchio EL-IP67-12 superano la classe IP17 per le custodie se non accoppiati o coperti e la classe IP67 se accoppiati o
coperti (IEC 529). La calotta in materiale termoplastico resistente alle abrasioni consente l'effetto strain relief e l'ingresso di cavi con diametro
compreso tra 0.195" e 0.265". La vernice applicata sull'alloggiamento metallico dell'apparecchio EL-IP67-12 non deve presentare scalfitture per
potere rientrare nella classe NEMA 4X.
APPLICAZIONI
NOTA:
condizionamento adeguati per trasformare il parametro da misurare in una tensione o in una corrente lineare ed applicare il segnale ad un modulo EL-
IP67-12 opportunamente messo in scala.
CE
Conforme alla normativa EN 61326-1 (1997) sulle attrezzature elettriche per la misurazione, il controllo e gli impieghi di laboratorio.
• Lettura ad elevata risoluzione
• Memoria dati non volatile
• Alimentazione a batteria
Codice prodotto EL-WIN
Impostazione dei collegamenti
Lk2 aperto, Lk3 aperto
Lk2 chiuso, Lk3 aperto
Lk2 chiuso, Lk3 aperto
Lk2 aperto, Lk3 chiuso
Lk2 aperto, Lk3 aperto
Lk2 aperto, Lk3 aperto
Procedere allo smaltimento conformemente alle norme locali in vigore.
E' possibile effettuare il rilevamento di parametri diversi da quelli sotto riportati. Utilizzare un sensore e un circuito di
I segnali di misurazione devono sempre essere isolati dai segnali di comunicazione.
5

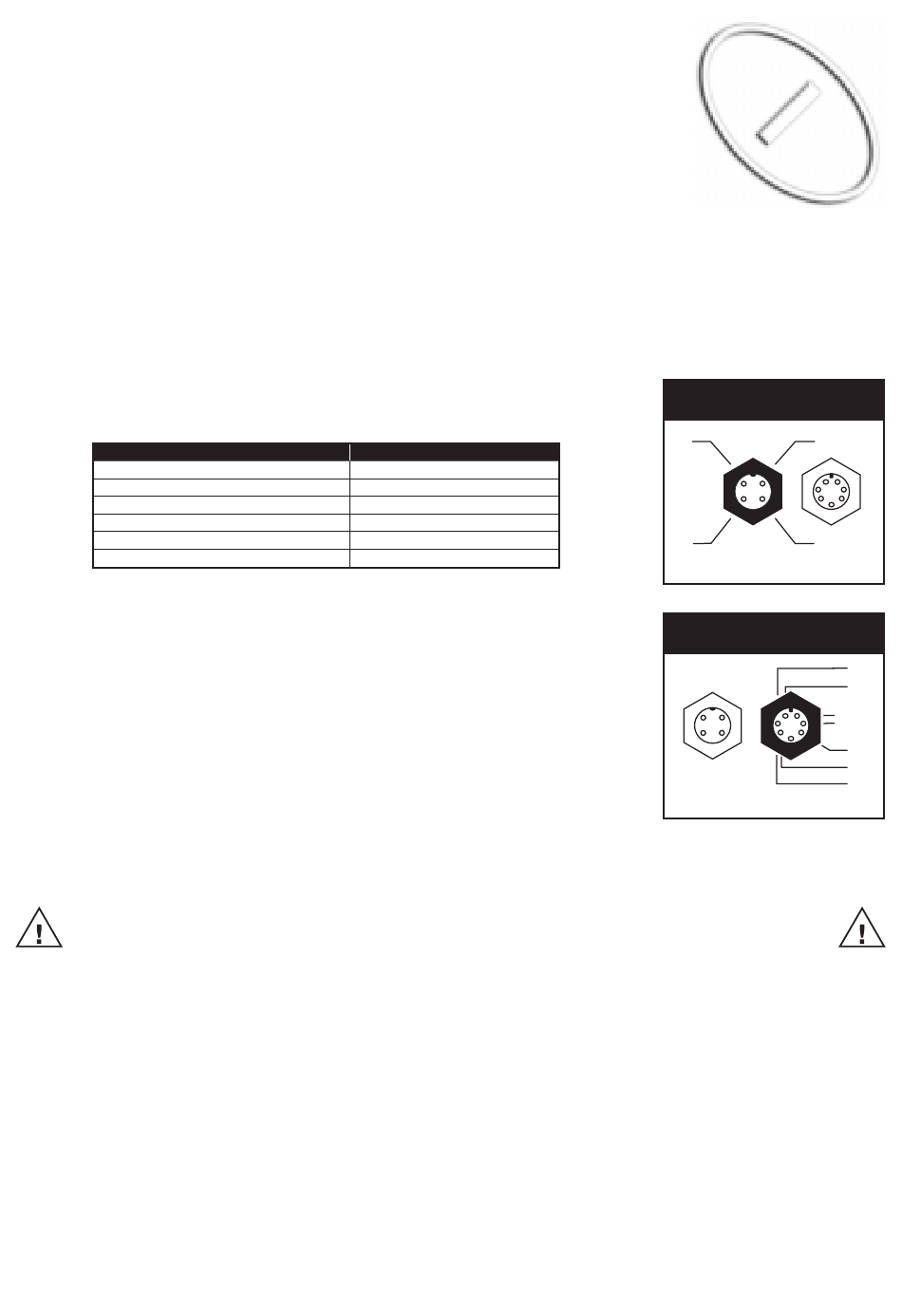

Connessione del sensore
Vin+
Vin-
Iout
Iin
Presa femmina Vista anteriore
Connessione di comunicazione
Non
utilizzato
Presa maschio Vista anteriore
CTS
DSR
RX
GND
TX
