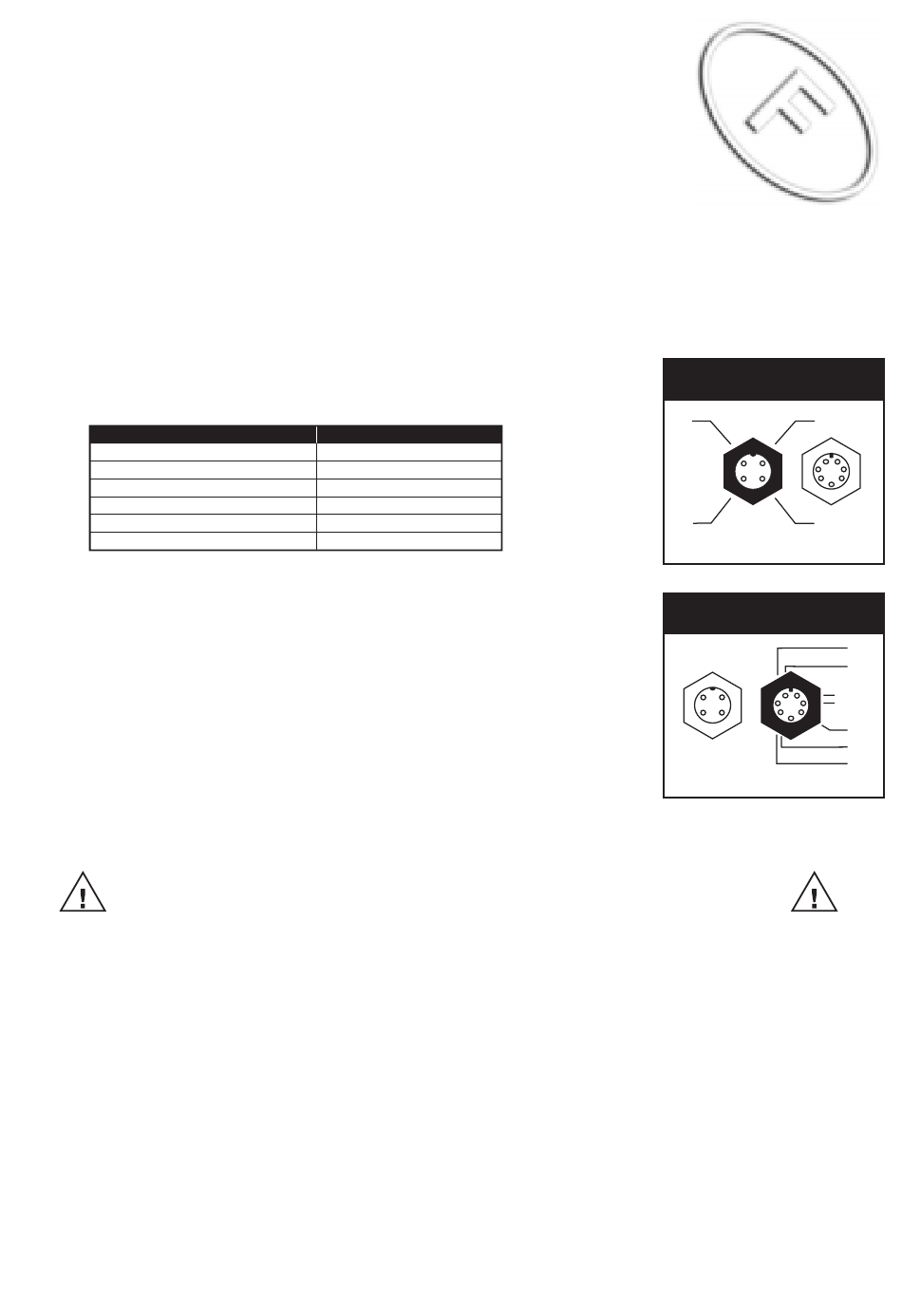

Le EL-IP67-12 est un module d'enregistrement des données simple d'utilisation et capable de mesurer,
d'enregistrer et d'afficher la température (Pt100), la tension et le courant. Avec un convertisseur A/N et une
mémoire pour 8000 lectures, le EL-IP67-12 peut fonctionner comme enregistreur «autonome» ou être connecté
en permanence à un système. L'enregistreur de données est logé dans un boîtier de type IP67 / NEMA le mettant à
l'abri de la poussière et de l'humidité. Le logiciel PC fonctionne sous Windows et ne demande pas de
connaissances particulières. La communication entre le PC et l'enregistreur de données peut s'effectuer via les
ports RS 232 ou InfraRouge. Le logiciel de contrôle EL-WIN permet la sortie des données en format texte pour une
intégration facile dans les tableurs les plus courants. La sortie graphique est également possible sous EL-WIN. Pour
plus de détails, consultez le manuel logiciel EasyLog.
•
Protection IP67 / NEMA 4X
•
Liaisons Infrarouges
• Facile à utiliser
LOGICIEL DE CONTROLE
Facile à installer et à utiliser, le logiciel de contrôle tournera sous Windows 98, 95 et 3.1 en permettant à l'utilisateur de contrôler un ou plusieurs
EasyLog, exploités comme un système complet. Fourni sur disquette 3½" avec un manuel et la liaison série.
FONCTIONS DES LIAISONS
Lk2 & Lk3: Montez ces cavaliers comme montré dans le tableau ci-dessous.
Cavalier de la plage de mesure
200mV
2V
20V
4-20mA
Température (plage basse)
Température (plage haute)
FONCTIONS DES BROCHES
Vin- Entrée de mesure de la tension. (voir Applications ci-dessous)
Vin+ Entrée de mesure de la tension. (voir Applications ci-dessous)
I
out Connexion de la boucle de courant. (voir Applications ci-dessous)
I
in Connexion de la boucle de courant. (voir Applications ci-dessous)
CTS Connexion de Communications RS232. (connecter à la broche 7 du Type D 9 positions)
DSR Connexion de Communications RS232. (connecter à la broche 4 du Type D 9 positions)
TX Connexion de Communications RS232. (connecter à la broche 2 du Type D 9 positions)
RX Connexion de Communications RS232. (connecter à la broche 3 du Type D 9 positions)
GND Connexion de Communications RS232. (connecter à la broche 5 du Type D 9 positions)
REMPLACEMENT DE LA BATTERIE
Utilisez des piles 3,6V format C Lithium Chlorure de Thionyle. (p.ex. Sonnenschein code d'article SL 2770/S). Vérifiez auprès du fabricant que la pile
commandée est montée «par pression» , sans lames à braser. Faîtes attention à connecter la pile correctement.
AVERTISSEMENT Manipulez les batteries au lithium avec précaution en tenant compte des avertissements
indiqués sur l'emballage. Conformez-vous à la réglementation locale pour la mise au rebut.
PROTECTION IP67 / NEMA 4X
Les connecteurs du EL-IP67-12 ont un degré de protection supérieur à IP17 lorsqu'ils ne sont pas accouplés ou enrobés et IP67 lorsqu'ils le sont (IEC
529). La gaine thermoplastique résistante à l'abrasion soulage la traction et accepte un câble d'un diamètre compris entre 0,195" et 0,265". La
peinture sur le boîtier métallique du EL-IP67-12 ne doit comporter aucune égratignure pour que le degré de protection soit de type NEMA 4X.
APPLICATIONS
NOTE:
conditionnement appropriés pour convertir le paramètre à mesurer en une tension ou un courant linéaire et appliquez ce signal à un module EL-IP67-
12 correctement calibré.
Les signaux de mesure doivent toujours être isolés des signaux de communication.
CE
conforme à l'EN 61326-1 (1997) Matériel Electrique pour Mesures, Contrôle et Laboratoire.
• Lecture de sortie à haute résolution
• Mémoire de données non volatile
• Alimentation par batterie
Numéro de stock : EL-WIN
Positionnement des liaisons
Lk2 ouverte, Lk3 ouverte
Lk2 fermée, Lk3 ouverte
Lk2 fermée, Lk3 ouverte
Lk2 ouverte, Lk3 fermée
Lk2 ouverte, Lk3 ouverte
Lk2 ouverte, Lk3 ouverte
Il est possible de mesurer des paramètres autres que ceux indiqués ci-dessous. Utilisez un capteur et un circuit de
3
Connexion du Capteur
Vin+
Vin-
Iout
Iin
Prise Femelle Vue Avant
Connexion de Communications
Non
Utilisé
Prise Mâle Vue Avant
CTS
DSR
RX
GND
TX
