Montage- und Bedienanleitung

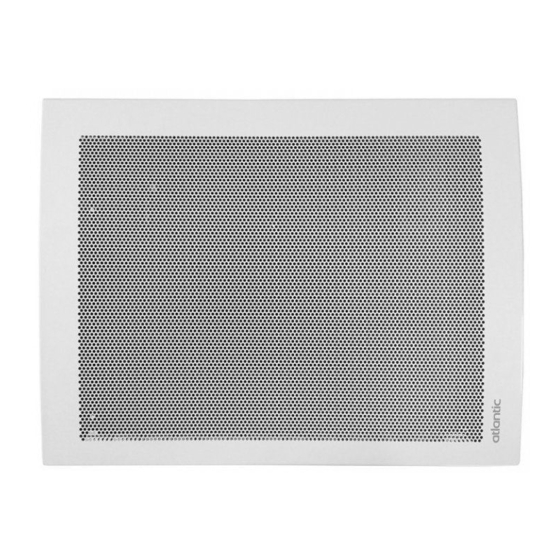

Elektrisches Infrarot Strahlungspaneel
mit elektronischem Thermostat
Wir bedanken uns bei Ihnen für den Kauf dieses Produkts und Ihr Vertrauen. Für Ihre
größtmögliche Zufriedenheit wurde das von Ihnen erworbene Gerät zahlreichen
Qualitätsprüfungen und -kontrollen unterzogen.
Einige Hinweise:
Lesen Sie diese Anleitung vor der Gerätemontage, um die Einhaltung der Normvorschriften
zu gewährleisten.
Kontrollieren Sie die Versorgungsspannung und klemmen Sie den Strom ab, bevor Sie das
Gerät anschließen.
Technische Daten des Geräts
Die technischen Daten finden Sie auf dem Typenschild an der rechten Seite des Geräts.
CAT B oder C: Das Gerät entspricht der französischen Elektrizitätsnorm "NF
Electricité Performance" nach den Kriterien der genannten Kategorie
IP24:
Das Gerät ist spritzwassergeschützt.
: Klasse II – schutzisoliert
ANLEITUNG AUFBEWAHREN
SOLIUS

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Atlantic SOLIUS

Inhaltszusammenfassung für Atlantic SOLIUS

  • Seite 1 ANLEITUNG AUFBEWAHREN Montage- und Bedienanleitung SOLIUS Elektrisches Infrarot Strahlungspaneel mit elektronischem Thermostat Wir bedanken uns bei Ihnen für den Kauf dieses Produkts und Ihr Vertrauen. Für Ihre größtmögliche Zufriedenheit wurde das von Ihnen erworbene Gerät zahlreichen Qualitätsprüfungen und -kontrollen unterzogen.
  • Seite 2 ____Sicherheitshinweise Achtung sehr heisse Oberfläche ACHTUNG: Einige Teile dieses Gerätes können sehr heiß werden und Verbrennungen verursachen. Besondere Vorsicht ist nötig bei Anwesenheit von Kindern und schwachen Personen. -Kinder von weniger als 3 Jahren vom Gerät fernhalten, außer wenn diese dauernd beaufsichtigt werden. -Kinder zwischen 3 und 8 Jahren dürfen das Gerät nur ein- und ausschalten, vorausgesetzt, dass das Gerät in der normalen vorgesehenen Position installiert wurde und dass die Kinder...

  • Seite 3: Geräte Identifikation

    -Wenn das Anschlusskabel beschädigt ist, muss es durch den Hersteller, dessen Kundendienst oder eine entsprechend qualifizierte Person ausgetauscht werden. -Bei der ersten Aufheizung kann ein leichter Geruch entstehen, der durch fertigungsbedingte Spuren hervorgerufen wird. -Die Montage- und Bedienanleitung des Gerätes steht auf der Internetseite zur Verfügung, deren Adresse Sie auf dem Garantieabschnitt in dieser Anleitung finden.

  • Seite 4: Montage

    Montage ____ _ GERÄTEMONTAGE VORBEREITEN Einbauregeln - Das Gerät sollte im Wohnraum montiert werden. In anderen Fällen wenden Sie sich bitte an Ihren Fachhändler. - Die Montage ist sachgemäß und entsprechend der in dem Land, in dem sie erfolgt, geltenden Normen vorzunehmen (z. B. NFC 15100 in Frankreich).

  • Seite 5: Gerät Anschliessen

    - Aufhängung auf den Boden stellen (Abb. 2). - Löcher markieren, hier werden die unteren Befestigungen positioniert. - Aufhängung nach oben schieben, bis Deckungsgleichheit mit den zuvor markierten Löchern Boden besteht, um die restlichen zwei Löcher zu markieren (Abb. 3). Leistung A in mm - Löcher bohren und Dübel...

  • Seite 6: Bedienung

    - Ist ein Steuergerät oder ein fremdgesteuertes Gerät durch Fremdstromsicherungsautomaten von 30 mA geschützt (zum Beispiel im Badezimmer), muss die Versorgung der Steuerleitung ebenfalls über diese Sicherung geschützt werden. Tabelle der Befehle, die das Gerät über die Steuerleitung erhalten kann. (Gemessen zwischen dem Nullleiter und der Steuerleitung) Kein Strom Kein Strom (4'57'')
  • Seite 7 Komfort Temperatur einstellen Den Schiebeschalter A auf stellen, dann dien Stellknopf B in die gewünschte Position drehen. Die Heizleuchte V geht an, wenn die Raumtemperatur unter der gewählten liegt. Bei stabilisierter Temperatur blinkt die Leuchte und geht aus bei höherer Temperatur. ECO Temperatur einstellen Im ECO Modus wird die Raumtemperatur während der Abwesenheit von mindestens 2 Stunden um 3°...
  • Seite 8 Eigenschaften Produktdaten gemessen und berechnet entsprechend der EU-Direktive 2015/1188 Modell RYEG Daten Wert Einheit Wärmeleistung 0,5 bis 2 Nennwärmeleistung P 500 bis 2000 Mindestwärmeleistung ( Richtwert) P Maximale kontinuierliche Wärmeleistung P max.c 2000 Hilfsstromverbrauch bei Nennwärmeleistung el 0,000 bei Mindestwärmeleistung el 0,000 0,00097 Im Bereitschaftszustand el...

  • Seite 9: Garantie

    B Handelsmarke C Bestellnummer D Fabrikationsnummer E Seriennummer E Herstellernummer GERÄTETYP* : __________________________________________________________________________________________ SERIENNR.* : __________________________________________________________________________________________ KUNDENNAME UND ADRESSE : __________________________________________________________________________________________ * Diese Angaben befinden sich auf dem Geräteschild auf der rechten Seite des Geräts. Beratung und Ersatzteile: spares-rdhw@groupe-atlantic.com Informationen: www.atlantic-comfort.com...
