IDRT3-1
Cyfrowy regulator temperatury
PL
Charakterystyka
- IDRT3-1 to naścienny termoregulator, służący do regulacji temperatury w pomieszczeniu.
- IDTR3-1 pozwala na korygowanie temperatury w zakresie ±3, ±4 lub ±5 °C (ustawialne w oprogra-
mowaniu iDM3) danego obwodu grzewczego / chłodzenia.
- Termoregulator wyposażony jest w wbudowany czujnik temperatury, który służy do pomiaru
temperatury otoczenia. Posiada również dwa wejścia analogowo cyfrowe (AIN/DIN), które mogą
być wykorzystane do podłączenia dwu styków bezpotencjałowych lub jednego zewnętrznego
czujnika TC/TZ (np. do pomiaru temperatury podłogi).
- Aktualna temperatura wyświetlana jest na wyświetlaczu, po naciśnięciu jednego z dwu przyci-
sków znajdujących się pod wyświetlaczem, można sterować temperaturą.
- Po naciśnięciu dowolnego przycisku uaktywni się podświetlenie, poprawiające czytelność wy-
świetlacza.
- Obwód grzewczy / chłodzenia przypisywany jest w oprogramowaniu iNELS Designer and Ma-
nager (iDM3).
- W przypadku korekty temperatury w zakresie ±3, ±4 lub ±5 °C, zmiana aktualna jest do następne-
go znacznika czasu w ramach trybu stworzonego w oprogramowaniu iDM3.
- IDTR3-1 wpasowany jest do linii urządzeń LOGUS
stalacyjnej.
Instrukcje ogólne
PRZYKŁAD STEROWANIA, WSZYSTKIE FUNKCJE SĄ PROGRAMOWALNE
STEROWANIE TERMOREGULATORA
^
Przyciskami ^ ustawiasz wymaganą temperaturę w pomieszczeniu (danego obwodu
grzewczego) w ramach ustawionego zakresu korygującego ±3, ±4 lub ±5 °C.
Aktywność obwodu grzewczego sygnalizowana jest na wyświetlaczu symbolem ON. O ile świeci
czerwona dioda LED pomiędzy przyciskami, oznacza to, że przypisany obwód grzewczy jest aktywny
i równocześnie źródło ogrzewania nagrzewa. Obwód nagrzewa zgodnie z ustawioną temperaturą
(tryb dzienny i nocny, tryb tygodniowy itp.) w oprogramowaniu iDM3. O ile na wyświetlaczu pojawi
się symbol Man, obwód grzewczy nagrzewa na stałe zgodnie z ręcznie skorygowaną temperaturą
(korekcja ważna jest do następnego znacznika czasu ustawionego trybu).
PODŁĄCZENIE DO SYSTEMU, MAGISTRALA INSTALACYJNA BUS
Jednostki peryferyjne iNELS3 podłączamy do systemu za pomocą magistrali instalacyjnej BUS.
Przewody magistrali instalacyjnej podłączamy do zacisków BUS+ i BUS-, przy czym nie można
ich zamienić. Do magistrali instalacyjnej musi być wykorzystana skrętka o średnicy co najmniej
0.8 mm, zalecany kabel to iNELS BUS Cable, którego właściwości najlepiej spełniają wymagania
magistrali instalacyjnej BUS. W większości przypadków można również skorzystać z kabla JYSTY
1x2x0.8 lub JYSTY 2x2x0.8. W przypadku kabla o dwóch parach skrętek nie ma możliwości, ze
względu na prędkość komunikacji, wykorzystania drugiej pary do innego modulowanego sygnału,
wynika z tego brak możliwości wykorzystania jednej pary do jednego segmentu magistrali BUS a
drugiej pary do drugiego segmentu magistrali BUS w ramach jednego przewodu. Przy magistrali
instalacyjnej BUS należy zapewnić odpowiednią odległość min. 30 cm od linii energetycznych,
należy ją instalować zgodnie z jej właściwościami mechanicznymi. W celu podwyższenia
wytrzymałości mechanicznej zalecamy instalację kabla w tulei elektroinstalacyjnej o odpowiedniej
średnicy. Topologia magistrali instalacyjnej BUS jest dowolna, z wyjątkiem topologii pierścienia,
gdzie każdy koniec magistrali musi być zakończony jednostką peryferyjną na zaciskach BUS+ i
BUS-. O ile spełnione zostaną wyżej podane wymogi, to maksymalna długość jednego segmentu
magistrali instalacyjnej może wynosić 500 m. Dlatego, że transmisja danych oraz zasilanie jednostek
odbywa się poprzez jedną parę przewodów, koniecznie należy przestrzegać średnicę przewodów
w odniesieniu do spadku napięcia linii i maksymalnego poboru prądu. Podana maksymalna
długość magistrali BUS jest ważna pod warunkiem dotrzymania tolerancji napięcia zasilającego.
PRZEPUSTOWOŚĆ ORAZ JEDNOSTKA CENTRALNA
Do jednostki centralnej CU3-01M lub CU3-02M można podłączyć dwie niezależne magistrale BUS
poprzez zaciski BUS1+, BUS1- i BUS2+, BUS2-. Do każdej magistrali można podłączyć do 32 jednostek,
ogółem możliwe jest bezpośrednie podłączenie maks. 64 jednostek. Konieczne jest spełnienie
wymogu maksymalnego obciążenia jednej linii BUS - prąd o maks. wartości 1000mA, który stanowi
sumę poszczególnych prądów znamionowych jednostek podłączonych do danej linii magistrali
BUS. Przy podłączeniu urządzeń o poborze wyższym niż 1A można wykorzystać BPS3-01M o
poborze 3A. W przypadku konieczności podłączenia kolejnych jednostek należy je podłączyć za
pomocą zewnętrznych masterów MI3-02M, które generują następne dwie linie magistrali BUS.
Zewnętrzne mastery podłączone są do jednostki CU3 poprzez magistralę systemową EBM, ogółem
można podłączyć do jednostki CU3 poprzez magistralę systemową EBM do 8 jednostek MI3-02M.
ZASILANIE SYSTEMU
Do zasilania jednostek systemu można użyć źródła zasilania fi rmy ELKO EP o nazwie PS3-100/
iNELS. Zalecamy wyposażyć system w zasilanie awaryjne za pomocą zewnętrznych akumulatorów,
podłączonych do źródła PS3-100/iNELS (patrz przykładowy schemat podłączenia systemu).
INFORMACJE OGÓLNE
W celu poprawnego działania jednostki, musi być ona podłączona do jednostki centralnej
systemu CU3, lub do systemu, który podaną jednostkę już zawiera, w celu poszerzenia systemu
o dalsze funkcje. Wszystkie parametry jednostki są ustawiane w jednostce centralnej z linii CU3 w
oprogramowaniu iDM3.
Na panelu przednim jednostki znajduje się dioda LED RUN, która sygnalizuje napięcie zasilające
oraz komunikację z jednostką centralną z linii CU3. W przypadku, że dioda RUN miga w regularnych
odstępach, komunikacja działa standardowo. O ile dioda RUN świeci na stałe, jednostka jest zasilana
z magistrali, ale występuje brak komunikacji. W przypadku, kiedy dioda RUN nie świeci, na zaciskach
BUS+ i BUS- nie ma napięcia zasilającego.
90 , przeznaczony jest do montażu w puszce in-

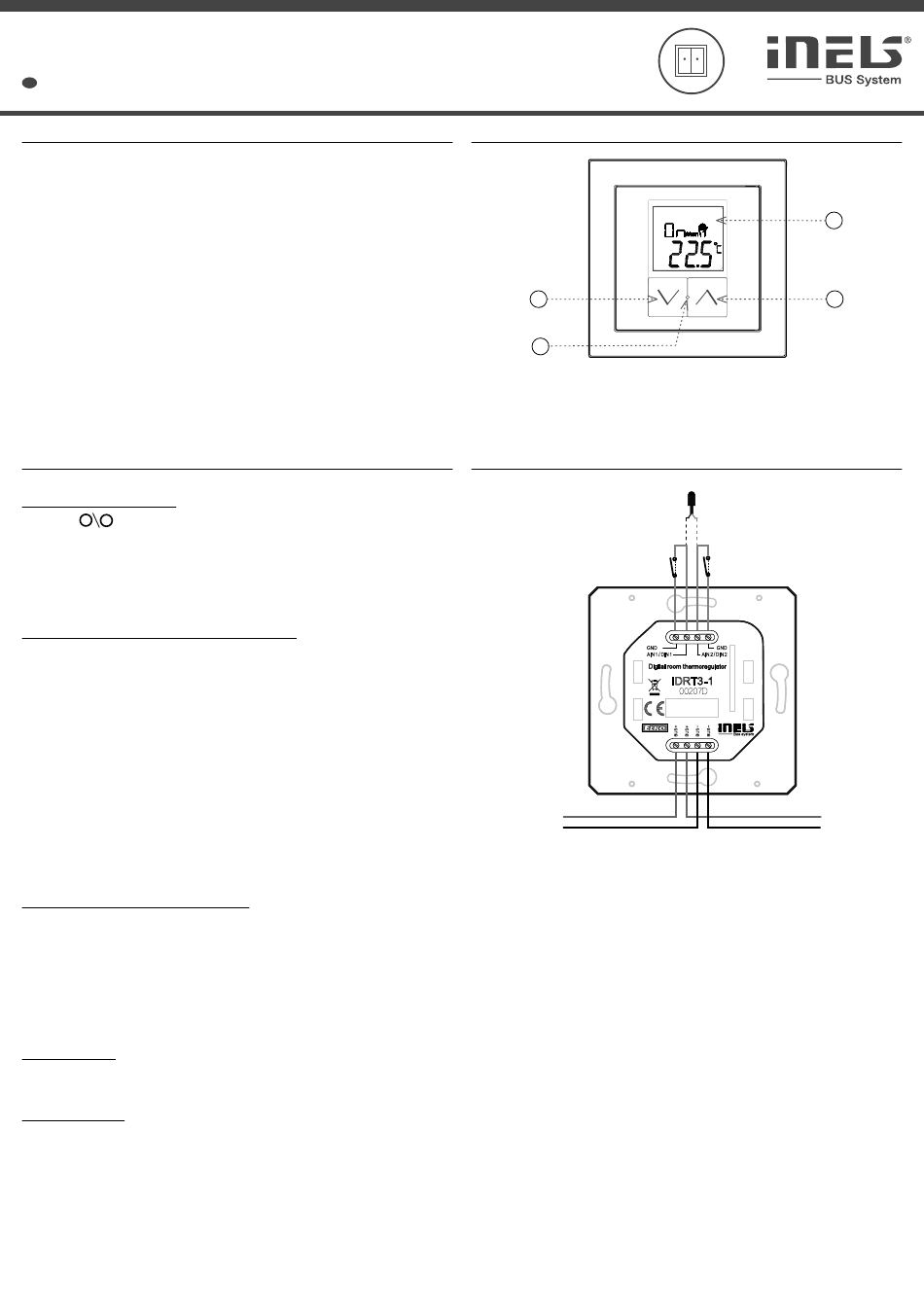

Opis aparatu
1
2
1. Przycisk dla ustawienia niższej temp.
2. Sygnalizacyjna dioda LED
3. Wyświetlacz
4. Przycisk dla ustawienia wyższej temp.
Podłączenie
BUS +
-
BUS
* Wyboru dokonujesz w iDM3 dla każdej jednostki oddzielnie.
02-86/2017 Rev.1
3
4
czujnik temp. TC/TZ lub*
2x wejście dla styku bezpotencjałowego
(przycisk, PIR, itp.)
1/2
