IDRT3-1
Digitálny izbový termoregulátor
SK
Charakteristika
- IDRT3-1 je digitálny nástenný termoregulátor, ktorý slúži na reguláciu teploty v miestnosti.
- Pomocou IDRT3-1 je možné korigovať v rozmedzí ±3, ±4 alebo ±5 °C (voliteľné v SW iDM3) daný
okruh vykurovania / chladenia.
- Termoregulátor je vybavený integrovaným teplotným senzorom, ktorý slúži na meranie
priestorovej teploty. Ďalej je vybavený dvoma analógovo digitálnymi vstupmi (AIN/DIN), ktoré
možno využiť pre pripojenie dvoch bezpotenciálových kontaktov alebo jedného externého
teplotného senzoru TC/TZ (napr. pre meranie teploty podlahy).
- Na displeji je zobrazovaná aktuálna teplota a po stlačení jedného z dvoch tlačidiel umiestnených
pod displejom je možné ovládať požadovanú teplotu.
- Po stlačení niektorého z tlačidiel sa aktivuje podsvietenie, ktoré zlepšuje čitateľnosť displeja.
- Okruh vykurovania / chladenia sa k termoregulátoru priraďuje pomocou programu iNELS
Designer & Manager (iDM3).
- V prípade korekcie teploty v rozmedzí ±3, ±4 alebo ±5°C je táto zmena platná do ďalšej časovej
značky v rámci časového programu vytvoreného v programe iDM3.
- IDRT3-1 je designovo koncipovaný do rady prístrojov LOGUS
inštalačnej krabice.
Všeobecné inštrukcie
MODELOVÝ PRÍKLAD OVLÁDANIA, VŠETKY FUNKCIE SÚ PROGRAMOVATEĽNÉ
OVLÁDANIE TERMOREGULÁTORA
^
Tlačidlami ^ možno nastaviť požadovanú teplotu v miestnosti (daného teplotného okruhu)
v rámci nastaveného korekčného rozsahu ±3, ±4 alebo ±5 °C. Aktivita okruhu vykurovania je
signalizovaná na displeji symbolom ON. Ak svieti červená LED medzi tlačidlami, znamená to, že
priradený okruh vykurovania je aktívny a zároveň zdroj vykurovania kúri. Okruh vykuruje podľa
nastavenej teploty (denný a nočný režim, týždenný program apod.) v software iDM3. V prípade, že
na displeji svieti symbol Man, okruh vykurovania neustále kúri na manuálne skorigovanú teplotu
(korekcia je platná do ďalšej časovej značky nastaveného programu).
PRIPOJENIE DO SYSTÉMU, INŠTALAČNÁ ZBERNICA BUS
Periférne jednotky iNELS3 sa pripájajú do systému prostredníctvom inštalačnej zbernice BUS.
Vodiče inštalačnej zbernice sa pripájajú na svorkovnice jednotiek na svorky BUS+ a BUS-, pričom
vodiče nie je možné zameniť. Pre inštalačnú zbernicu BUS je nutné využiť kábel s krúteným párom
vodičov s priemerom žíl najmenej 0.8mm, pričom odporúčaným káblom je iNELS BUS Cable,
ktorého vlastnosti najlepšie zodpovedajú požiadavkám inštalačnej zbernice BUS. Vo väčšine
prípadov je možné využiť tiež kábel JYSTY 1x2x0.8 alebo JYSTY 2x2x0.8. V prípade káblu s dvoma
pármi krútených vodičov nie je možné vzhľadom k rýchlosti komunikácie využiť druhý pár pre iný
modulovaný signál, teda nie je možné v rámci jedného káblu využiť jeden pár pre jeden segment
BUS zbernice a druhý pár pre druhý segment BUS zbernice. U inštalačnej zbernice BUS je nutné
zaistiť jej odstup od silového vedenia vo vzdialenosti aspoň 30 cm a je nutné ho inštalovať v súlade
s jeho mechanickými vlastnosťami. Pre zvýšenie mechanickej odolnosti káblov odporúčame vždy
kábel inštalovať do elektroinštalačnej trubky vhodného priemeru. Topológia inštalačnej zbernice BUS
je voľná s výnimkou kruhu, pričom každý koniec zbernice je nutné zakončiť na svorkách BUS+ a
BUS- periférnou jednotkou. Pri dodržaní všetkých vyššie uvedených požiadaviek môže maximálna
dĺžka jedného segmentu inštalačnej zbernice dosahovať až 500 m. Z dôvodu, že dátová komunikácia
i napájanie jednotiek sú vedené v jednom páre vodičov, je nutné dodržať priemer vodičov s ohľadom
na úbytok napätia na vedení a maximálny odoberaný prúd. Uvedená maximálna dĺžka zbernice BUS
platí za predpokladu, že sú dodržané tolerancie napájacieho napätia.
KAPACITA A CENTRÁLNA JEDNOTKA
K centrálnej jednotke CU3-01M alebo CU3-02M možno pripojiť dve samostatné zbernice BUS
prostredníctvom svoriek BUS1+, BUS1- a BUS2+, BUS2-. Na každú zbernicu možno pripojiť až
32 jednotiek, celkovo možno teda priamo k centrálnej jednotke pripojiť až 64 jednotiek. Ďalej je
nutné dodržať požiadavku na maximálne zaťaženie jednej vetvy zbernice BUS prúdom maximálne
1000 mA, ktorý je daný súčtom menovitých prúdov jednotiek pripojených na túto vetvu zbernice.
Pri pripojení jednotiek s odberom väčším než 1A možno využiť BPS3-01M s odberom 3A. V prípade
potreby je možné ďalšie jednotky pripojiť pomocou externých masterov MI3-02M, ktoré generujú
ďalšie dve vetvy BUS. Tieto externé mastery sa pripájajú k jednotke CU3 cez systémovú zbernicu EBM
a celkom je možné cez EBM zberniciu k centrálnej jednotke pripojiť až 8 jednotiek MI3-02M.
NAPÁJANIE SYSTÉMU
K napájaniu jednotiek systému je odporúčané použiť napájací zdroj spoločnosti ELKO EP s názvom
PS3-100/iNELS.Odporúčame systém zálohovať externými akumulátormi, pripojenými ku zdroju PS3-
100/iNELS (viď vzorová schéma zapojenia riadiaceho systému).
VŠEOBECNÉ INFORMÁCIE
Pre funkciu jednotky je nutné, aby jednotka bola napojená na centrálnu jednotku systému rady CU3,
alebo na systém, ktorý túto jednotku už obsahuje, ako jeho rozšírenie o ďalšie funkcie systému. Všetky
parametre jednotky sa nastavujú cez centrálnu jednotku rady CU3 v software iDM3.
Na základnej doske jednotky je LED dióda pre indikáciu napájacieho napätia a komunikáciu s
centrálnou jednotkou rady CU3. V prípade, že dióda RUN bliká v pravidelnom intervale, prebieha
štandardná komunikácia. Ak dióda RUN trvale svieti, je jednotka zo zbernice napájaná, ale jednotka
na zbernici nekomunikuje. V prípade, že dióda RUN nesvieti, nie je na svorkách BUS+ a BUS- prítomné
napájacie napätie.

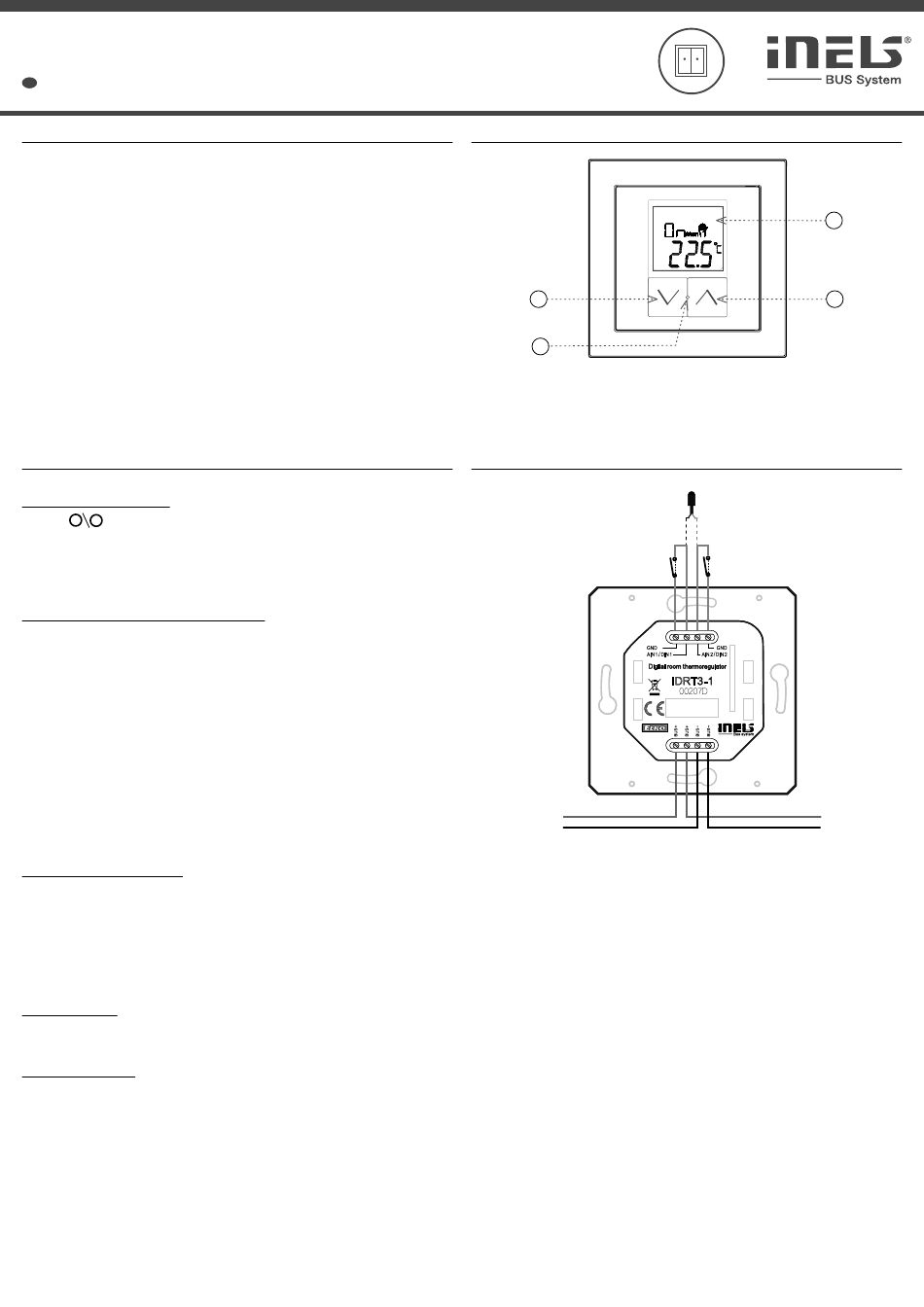

Popis prístroja
90
a je určený pre montáž do 1. Tlačidlo pre korekciu teploty dole
2. Indikačná LED
3. Displej
4. Tlačidlo pre korekciu teploty hore
Zapojenie
* Voľba sa vykonáva v iDM3 pre každú jednotku zvlášť.
1
2
teplotný senzor TC/TZ lebo*
2x vstup pre bezpotenciálový
kontakt (tlačidlo,PIR a pod.)
BUS +
-
BUS
02-86/2017 Rev.1
3
4
1/2
