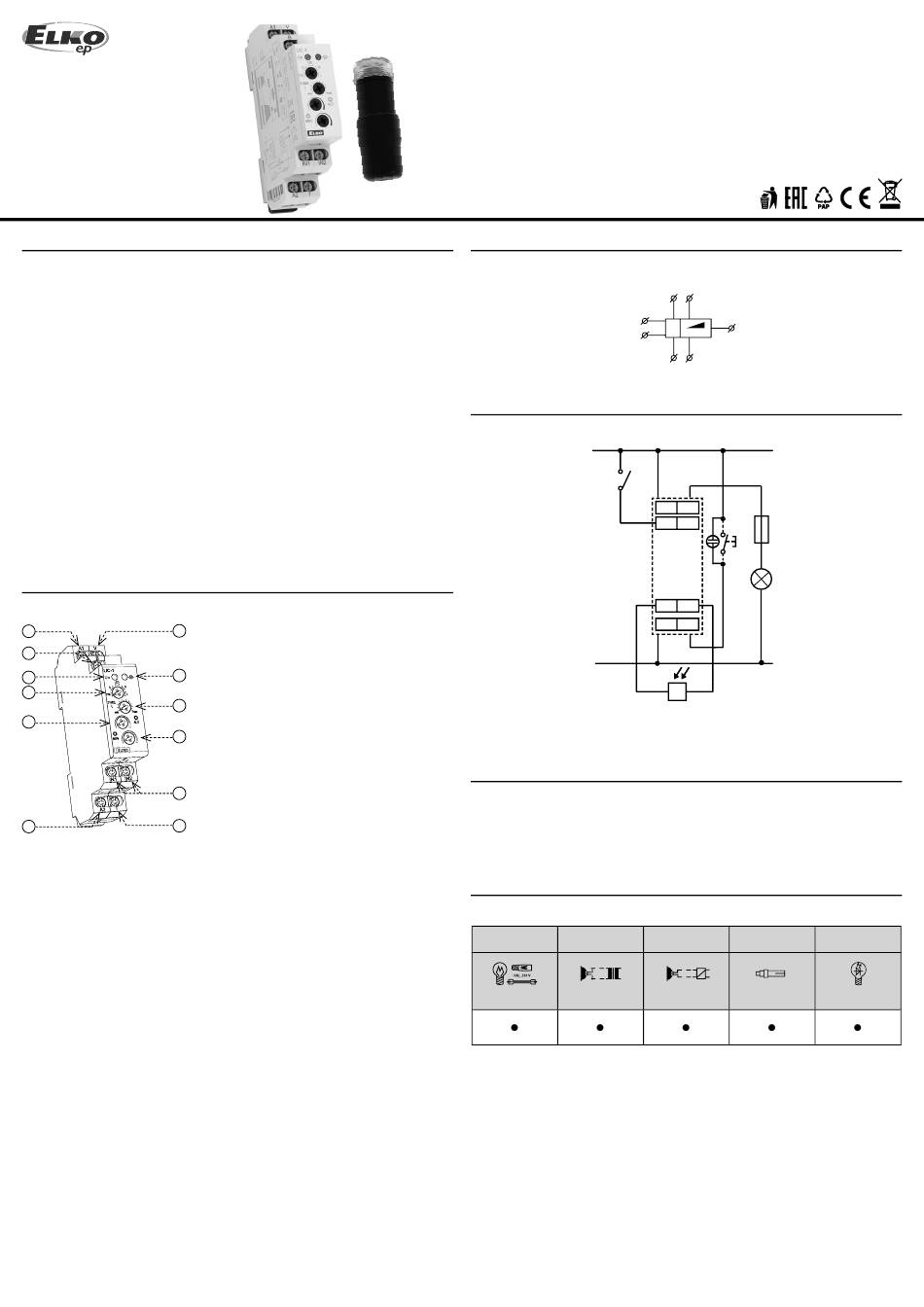

Elko EP LIC-1 Handbuch

ELKO EP Germany GmbH
Minoritenstr. 7
50667 Köln, Deutschland
Tel: +49 (0) 221 222 837 80
E-mail: elko@elkoep.de, www.elkoep.de
ELKO EP Austria GmbH
Laurenzgasse 10/7
1050 Wien, Österreich
Tel: +43 (0) 676 942 9314
E-mail: elko@elkoep.at, www.elkoep.at
Made in Czech Republic
Made in Czech Republic
02-8/2017 Rev.: 1
Characteristic
• Dimmen von Glühlampen und Halogenleuchten mit gewickeltem oder elektroni-
schem Transformator, dimmbare Energiesparlampen und dimmbare LED
• regelt automatisch die Beleuchtungsstärke im Raum
• der externe Fühler liest diese Intensität ab und vermindert oder verstärkt anhand
des eingestellten Wertes die Beleuchtungsstärke
• Betriebszustand:
1 - AUS
2 - automatische Regelung
3 - Reinigung (max. Beleuchtungsniveau)
4 - Einstellung der min. Helligkeit
5 - Einstellung des gewünschten Beleuchtungsniveaus
• Anschluss von Drucktastern mit 50 Glimmlampen möglich
• Sperren der automatischen Regelung durch externes Signal
• Speisespannung 230V AC
• 1-MODUL, Befestigung an DIN-Leiste, Klemmbügel
Beschreibung
6
1
2
7
3
4
8
9
10
11
12
5
1. L-Speisespannung
2. Sperreingang
3. Versorgungsanzeige
4. Wahl der Lichtquelle
ESL - Sparlampe
C - Halogenleuchte mit elektronischem
Transformator
LED - LED-Leuchte 230 V
R - Glühbirne 230 V
L - Halogenleuchte mit ferromagnetischem
Transformator
5. N-Speisespannung
6. Ausgang
7. Ausgangsanzeige
8. Einstellung der Einstellgeschwindigkeit bei
automatischen Regelung
9. Einstellung der Ausschalt - geschwindigkeit bei
automatischen Regelung
10. Einstellung der Helligkeit
11. Klemmen für den Anschluss von SKS-Fühler
12. Steuereingang

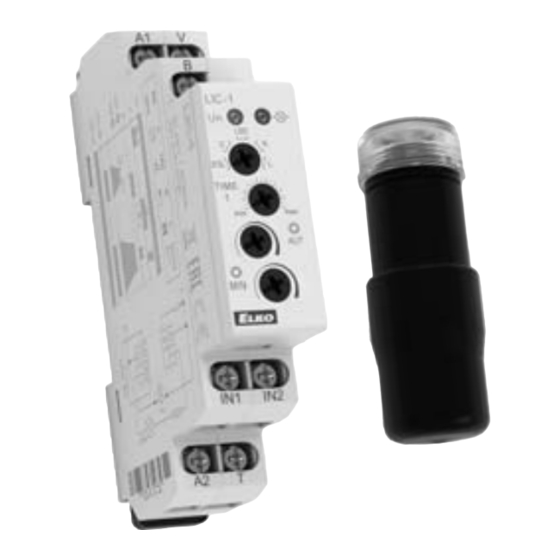

LIC-1
Regler der Dämmerungsschalter
Symbol
2
Schaltbild
Sperrung
Empfehlung für die Montage
An Seiten des Gerätes ist eine Spalte bei min. Breite von 0.5 Moduls (ca. 9 mm) zu sichern.
Produktbelastbarkeit
a
R
a) Glühlampen, Halogenglühlampen
b) Niedervoltglühlampen 12-24V Wickeltransformatoren
c) Niedervoltglühlampen 12-24V Elektronische Transformatoren
d) verdunkelbare sparsame Lampen
e) dimmbare LED-Lampen für Dimmer mit Phasenanschnittsteuerung (Dimmer mit
MOSFET)
1 / 2
B A1
IN1
V
R, L, C, ESL, LED
IN2
T A2
L
A1 V
B
IN1 IN2
N T
N
SKS-Fühler
b c
L C
DE / AT
T 2.5 A empfohlene
Sicherung
Last
d e
2
ESL LED
