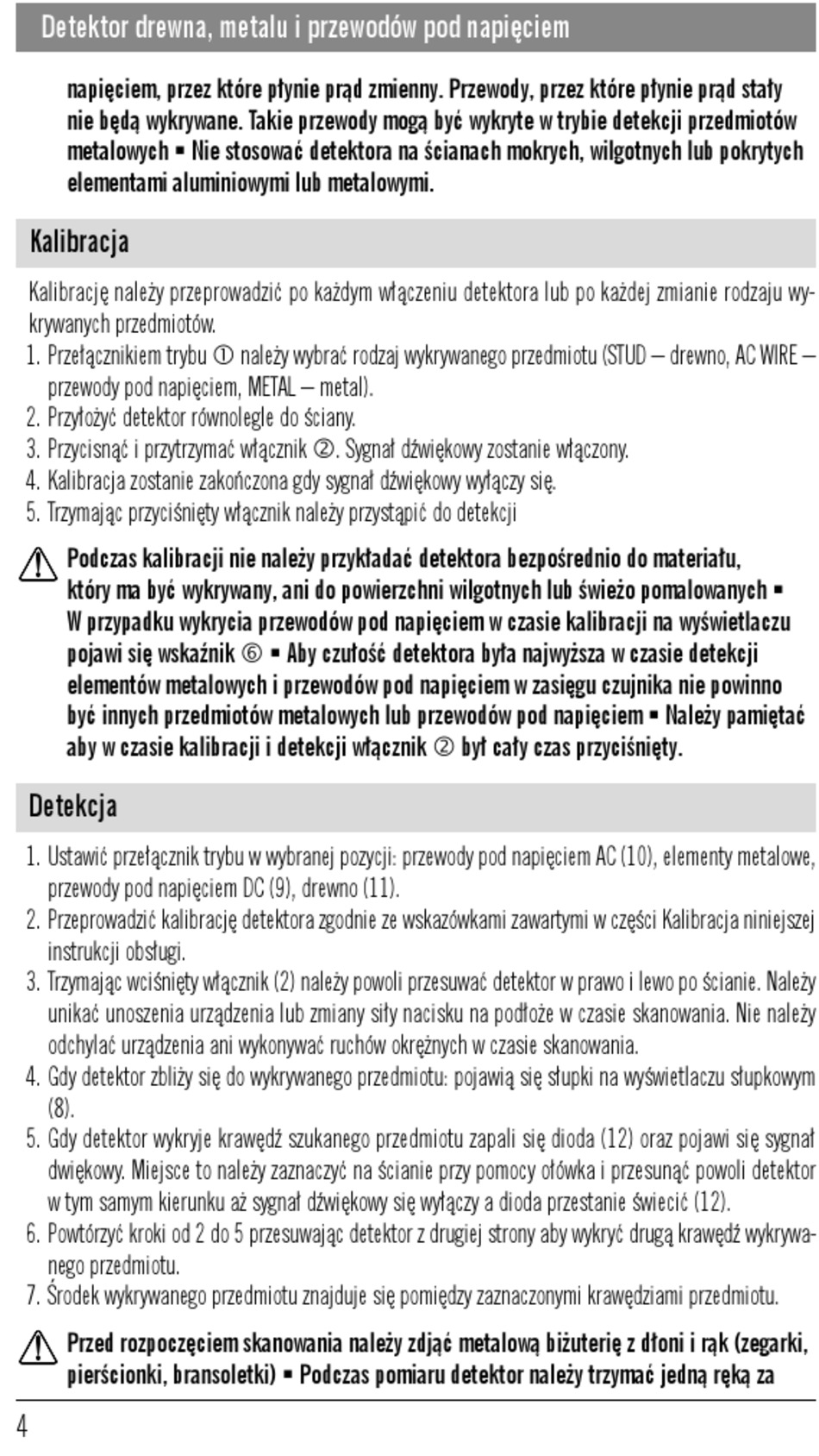

Detektor drewna, metalu i przewodów pod napięciem
napięciem, przez które płynie prąd zmienny. Przewody, przez które płynie prąd stały
nie będą wykrywane. Takie przewody mogą być wykryte w trybie detekcji przedmiotów
metalowych  Nie stosować detektora na ścianach mokrych, wilgotnych lub pokrytych
elementami aluminiowymi lub metalowymi.
Kalibracja
Kalibrację należy przeprowadzić po każdym włączeniu detektora lub po każdej zmianie rodzaju wy-
krywanych przedmiotów.
1. Przełącznikiem trybu J należy wybrać rodzaj wykrywanego przedmiotu (STUD – drewno, AC WIRE –
przewody pod napięciem, METAL – metal).
2. Przyłożyć detektor równolegle do ściany.
3. Przycisnąć i przytrzymać włącznik K. Sygnał dźwiękowy zostanie włączony.
4. Kalibracja zostanie zakończona gdy sygnał dźwiękowy wyłączy się.
5. Trzymając przyciśnięty włącznik należy przystąpić do detekcji
Podczas kalibracji nie należy przykładać detektora bezpośrednio do materiału,
który ma być wykrywany, ani do powierzchni wilgotnych lub świeżo pomalowanych 
W przypadku wykrycia przewodów pod napięciem w czasie kalibracji na wyświetlaczu
pojawi się wskaźnik   Aby czułość detektora była najwyższa w czasie detekcji
elementów metalowych i przewodów pod napięciem w zasięgu czujnika nie powinno
być innych przedmiotów metalowych lub przewodów pod napięciem  Należy pamiętać
aby w czasie kalibracji i detekcji włącznik K był cały czas przyciśnięty.
Detekcja
1. Ustawić przełącznik trybu w wybranej pozycji: przewody pod napięciem AC (10), elementy metalowe,
przewody pod napięciem DC (9), drewno (11).
2. Przeprowadzić kalibrację detektora zgodnie ze wskazówkami zawartymi w części Kalibracja niniejszej
instrukcji obsługi.
3. Trzymając wciśnięty włącznik (2) należy powoli przesuwać detektor w prawo i lewo po ścianie. Należy
unikać unoszenia urządzenia lub zmiany siły nacisku na podłoże w czasie skanowania. Nie należy
odchylać urządzenia ani wykonywać ruchów okrężnych w czasie skanowania.
4. Gdy detektor zbliży się do wykrywanego przedmiotu: pojawią się słupki na wyświetlaczu słupkowym
(8).
5. Gdy detektor wykryje krawędź szukanego przedmiotu zapali się dioda (12) oraz pojawi się sygnał
dwiękowy. Miejsce to należy zaznaczyć na ścianie przy pomocy ołówka i przesunąć powoli detektor
w tym samym kierunku aż sygnał dźwiękowy się wyłączy a dioda przestanie świecić (12).
6. Powtórzyć kroki od 2 do 5 przesuwając detektor z drugiej strony aby wykryć drugą krawędź wykrywa-
nego przedmiotu.
7. Środek wykrywanego przedmiotu znajduje się pomiędzy zaznaczonymi krawędziami przedmiotu.
Przed rozpoczęciem skanowania należy zdjąć metalową biżuterię z dłoni i rąk (zegarki,
pierścionki, bransoletki)  Podczas pomiaru detektor należy trzymać jedną ręką za
