Inhaltszusammenfassung für Dell G3 3590

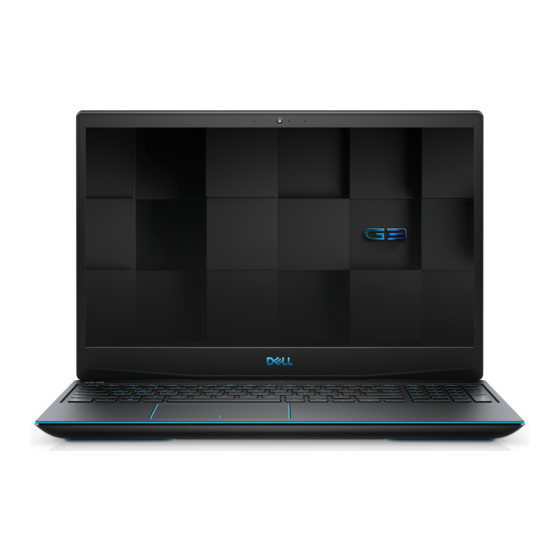

- Seite 1 Dell G3 3590 Service-Handbuch Vorschriftenmodell: P89F Vorschriftentyp: P89F001...
-
Seite 2: Anmerkungen, Vorsichtshinweise Und Warnungen
Mit WARNUNG wird auf eine potenziell gefährliche Situation hingewiesen, die zu Sachschäden, Verletzungen oder zum Tod führen kann. © 2018 – 2019 Dell Inc. oder Ihre Tochtergesellschaften. Alle Rechte vorbehalten. Dell, EMC und andere Marken sind Marken von Dell Inc. oder entsprechenden Tochtergesellschaften. Andere Marken können Marken ihrer jeweiligen Inhaber sein. -
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Sicherheitshinweise........................6 Vor der Arbeit an Komponenten im Innern des Computers..................... 6 Bevor Sie beginnen................................6 Schutz vor elektrostatischer Entladung..........................7 ESD-Service-Kit ..................................7 Transport empfindlicher Komponenten..........................8 Nach der Arbeit an Komponenten im Inneren des Computers..................9 2 Entfernen und Einbauen von Komponenten................... 10 Empfohlene Werkzeuge.............................. - Seite 4 Netzadapteranschluss................................ 38 Entfernen des Netzadapteranschlusses........................38 Einbauen des Netzadapter-Ports..........................39 E/A-Platine...................................40 Entfernen der E/A-Platine............................40 Einbauen der E/A-Platine..............................41 Bildschirmbaugruppe................................42 Entfernen der Bildschirmbaugruppe..........................42 Einbauen der Bildschirmbaugruppe..........................44 Systemplatine..................................45 Entfernen der Systemplatine............................45 Einbauen der Systemplatine............................47 Touchpad....................................49 Entfernen des Touchpads............................49 Installieren des Touchpads............................50 Handballenstützen- und Tastaturbaugruppe........................51 Entfernen der Handballenstützen- und Tastaturbaugruppe..................51 Installieren der Handballenstützen- und Tastaturbaugruppe..................51...
- Seite 5 6 Erhalten von Hilfe und Kontaktaufnahme mit Dell................71 Inhaltsverzeichnis...
-
Seite 6: Sicherheitshinweise
Sie dürfen nur Fehlerbehebungsmaßnahmen durchführen und Reparaturen vornehmen, wenn Sie durch das Dell Team für technische Unterstützung dazu autorisiert oder angeleitet wurden. Schäden durch nicht von Dell genehmigte Wartungsversuche werden nicht durch die Garantie abgedeckt. Weitere Informationen finden Sie in den Sicherheitshinweisen, die mit dem Produkt geliefert wurden, oder unter www.dell.com/regulatory_compliance. -
Seite 7: Schutz Vor Elektrostatischer Entladung
Da die Branche auf geringeren Leistungsbedarf und höhere Dichte drängt, ist der ESD-Schutz von zunehmender Bedeutung. Aufgrund der höheren Dichte von Halbleitern, die in aktuellen Produkten von Dell verwendet werden, ist die Empfindlichkeit gegenüber Beschädigungen durch elektrostatische Entladungen inzwischen größer als bei früheren Dell-Produkten. Aus diesem Grund sind einige zuvor genehmigte Verfahren zur Handhabung von Komponenten nicht mehr anwendbar. -
Seite 8: Esd-Schutz - Zusammenfassung
Es wird empfohlen, dass Servicetechniker das herkömmliche verkabelte ESD-Erdungsarmband und die antistatische Matte jederzeit bei der Wartung von Dell Produkten verwenden. Darüber hinaus ist es äußerst wichtig, dass Techniker während der Wartung empfindliche Teile separat von allen Isolatorteilen aufbewahren und dass sie einen antistatischen Beutel für den Transport empfindlicher Komponenten verwenden. -
Seite 9: Nach Der Arbeit An Komponenten Im Inneren Des Computers
Nach der Arbeit an Komponenten im Inneren des Computers Info über diese Aufgabe VORSICHT: Im Inneren des Computers vergessene oder lose Schrauben können den Computer erheblich beschädigen. Schritte 1. Bringen Sie alle Schrauben wieder an und stellen Sie sicher, dass sich im Inneren des Computers keine losen Schrauben mehr befinden. 2. -
Seite 10: Entfernen Und Einbauen Von Komponenten
Entfernen und Einbauen von Komponenten Empfohlene Werkzeuge Für die in diesem Dokument beschriebenen Arbeitsschritte können die folgenden Werkzeuge erforderlich sein: • Kreuzschlitzschraubendreher Größe 1 • Schlitzschraubendreher • Kunststoffstift Schraubenliste ANMERKUNG: Beim Entfernen der Schrauben von einer Komponente wird empfohlen, sich den Schraubentyp und die Menge der Schrauben zu notieren und die Schrauben anschließend in einer Box aufzubewahren. -
Seite 11: Bodenabdeckung
Komponente Zur Befestigung von Schraubentyp Menge Abbildung Schraube Netzschalter mit Handballenstützen- und M2x3 Fingerabdruckleser Tastaturbaugruppe (optional) USB 3.1-Type-C- Systemplatine M2x3 Porthalterung Scharnierhalterungen Handballenstützen- und M2.5x5 Tastaturbaugruppe Scharnierhalterungen Bildschirm M2.5x2.5 Big Head Scharnierhalterungen Bildschirm M2x2,5 E/A-Platine Handballenstützen- und M2x3 Tastaturbaugruppe Systemplatine KB-Unterstützung M2L2 mit großem Kopf Bodenabdeckung... - Seite 12 Entfernen und Einbauen von Komponenten...
-
Seite 13: Anbringen Der Bodenabdeckung
Schritte 1. Lösen Sie die vier unverlierbaren Schrauben an der Bodenabdeckung. 2. Entfernen Sie die sechs Schrauben (M2x7), mit denen die Bodenabdeckung an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 3. Verwenden Sie einen Stift aus Kunststoff, um die Bodenabdeckung, beginnend am oberen linken Eck, entgegen dem Uhrzeigersinn abzuhebeln. - Seite 14 Schritte 1. Verbinden Sie das Batteriekabel mit der Systemplatine, falls nicht bereits geschehen. 2. Setzen Sie die Bodenabdeckung wieder auf der Handballenstützen- und Tastaturbaugruppe ein und lassen Sie sie einrasten. Entfernen und Einbauen von Komponenten...
-
Seite 15: Akku
System ausgetauscht werden. Kontaktieren Sie für Hilfe und weitere Anweisungen https:// www.dell.com/support. • Erwerben Sie ausschließlich original Batterien von https://www.dell.com oder autorisierten Dell Partnern und Wiederverkäufern. Entfernen des Akkus Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer(Vor der Arbeit an Komponenten im Inneren des Computers). -
Seite 16: Einsetzen Des Akkus
Schritte 1. Trennen Sie das Batteriekabel von der Systemplatine, falls nicht bereits geschehen. 2. Entfernen Sie die zwei Schrauben (M2x3), mit denen die Batterie an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 3. Heben Sie den Akku von der Handballenstützen-Tastatur-Baugruppe. Einsetzen des Akkus Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 17: Speichermodule
Schritte 1. Richten Sie die Schraubenbohrungen auf dem Akku an den Schraubenbohrungen auf der Handballenstützen- und Tastaturbaugruppe aus. 2. Bringen Sie die beiden Schrauben (M2x3) zur Befestigung der Batterie an der Handballenstützen- und Tastaturbaugruppe wieder an. 3. Verbinden Sie das Batteriekabel mit der Systemplatine. Nächste Schritte 1. -
Seite 18: Einsetzen Des Speichermoduls
Schritte 1. Drehen Sie die Schutzhülle um, damit Sie auf das Speichermodul zugreifen können. 2. Drücken Sie die Sicherungsklammern auf beiden Seiten des Speichermodulsteckplatzes vorsichtig mit den Fingerspitzen auseinander, bis das Speichermodul herausspringt. 3. Entfernen Sie das Speichermodul aus dem Speichermodulsteckplatz. Einsetzen des Speichermoduls Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... -
Seite 19: Knopfzellenbatterie
Schritte 1. Drehen Sie die Schutzhülle um, damit Sie auf den Speichermodulsteckplatz zugreifen können. 2. Richten Sie die Kerbe am Speichermodul an der Halterung des Speichermodulsteckplatzes aus. 3. Schieben Sie das Speichermodul schräg in den Steckplatz, sodass es fest sitzt. 4. -
Seite 20: Einsetzen Der Knopfzellenbatterie
Schritte 1. Verwenden Sie einen Stift aus Kunststoff, um von der rechten Seite aus Druck auf die Knopfzellenbatterie auszuüben und sie dadurch zu lösen. 2. Heben Sie die Knopfzellenbatterie vorsichtig aus der Systemplatine heraus. Einsetzen der Knopfzellenbatterie Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. -
Seite 21: Solid-State-Laufwerk / Intel Optane-Speichermodul
Schritte 1. Platzieren Sie die Knopfzellenbatterie korrekt ausgerichtet, mit dem Pluspol nach oben zeigend, im Steckplatz auf der Handballenstützen- und Tastaturbaugruppe. 2. Setzen Sie die Knopfzellenbatterie schräg wieder im Steckplatz auf der Handballenstützen- und Tastaturbaugruppe ein. Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2. - Seite 22 Entfernen und Einbauen von Komponenten...
-
Seite 23: Installieren Der Solid-State-Festplatte / Des Intel Optane-Speichermoduls
Schritte 1. Machen Sie das Solid-State-Laufwerk / Intel Optane-Speichermodul in Ihrem Computer ausfindig. 2. Entfernen Sie die Schraube (M2x3), mit der die Solid-State-Festplatte / das Intel Optane-Speichermodul an der Systemplatine befestigt ist. 3. Schieben Sie die Solid-State-Festplatte / das Intel Optane-Speichermodul aus dem Steckplatz für die Solid-State-Festplatte / das Intel Optane-Speichermodul auf der Systemplatine und heben Sie sie/es heraus. - Seite 24 Schritte 1. Richten Sie die Kerben auf der Solid-State-Festplatte / dem Intel Optane-Speichermodul auf den Steckplatz der Solid-State- Festplatte / des Intel Optane-Speichermoduls aus. 2. Schieben Sie die Solid-State-Festplatte / das Intel Optane-Speichermodul schräg in den Steckplatz für die Solid-State-Festplatte / das Intel Optane-Speichermodul auf der Systemplatine.
-
Seite 25: Festplattenlaufwerk
Festplattenlaufwerk Entfernen des Festplattenlaufwerks Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer(Vor der Arbeit an Komponenten im Inneren des Computers). 2. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der Festplatte und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Entfernen und Einbauen von Komponenten... -
Seite 26: Einsetzen Des Festplattenlaufwerks
Schritte 1. Öffnen Sie den Riegel und trennen Sie das Festplattenkabel von der Systemplatine. 2. Entfernen Sie die drei Schrauben (M2x3), mit denen die Festplattenbaugruppe an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 3. Heben Sie die Festplattenbaugruppe zusammen mit ihrem Kabel aus der Handballenstützen- und Tastaturbaugruppe heraus. 4. - Seite 27 Entfernen und Einbauen von Komponenten...
-
Seite 28: Kühlkörper
Schritte 1. Richten Sie die Schraubenbohrungen der Festplattenlaufwerkhalterung an den Schraubenbohrungen des Festplattenlaufwerks aus. 2. Bringen Sie die vier Schrauben (M3x3) wieder an, mit denen die Festplattenlaufwerkhalterung am Festplattenlaufwerk befestigt wird. 3. Schließen Sie den Interposer an die Festplattenbaugruppe an. 4. - Seite 29 VORSICHT: Um eine maximale Kühlleistung für den Prozessor sicherzustellen, vermeiden Sie jede Berührung der Wärmeleitbereiche auf dem Kühlkörper. Durch Hautfette kann die Wärmeleitfähigkeit der Wärmeleitpaste verringert werden. 2. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe Die folgende Abbildung zeigt die Position des Kühlkörpers und stellt das Verfahren zum Entfernen bildlich dar. Schritte 1.
-
Seite 30: Einsetzen Des Kühlkörpers
Einsetzen des Kühlkörpers Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des Kühlkörpers und bietet eine visuelle Darstellung des Installationsverfahrens. VORSICHT: Durch eine falsche Ausrichtung des Kühlkörpers können die Systemplatine und der Prozessor beschädigt werden. -
Seite 31: Lüfter
3. Bringen Sie das Klebeband am Kühlkörper an, um ihn an der Systemplatine zu befestigen. Nächste Schritte 1. Bringen Sie die Bodenabdeckung 2. Folgen Sie den Anweisungen unter Nach der Arbeit an Komponenten im Inneren des Computers. Lüfter Entfernen des linken Lüfters Voraussetzungen 1. -
Seite 32: Installieren Des Linken Lüfters
2. Entfernen Sie die Bodenabdeckung. Info über diese Aufgabe Die folgende Abbildung zeigt die Position des rechten Lüfters und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. Ziehen Sie das Kabel des rechten Lüfters von der Systemplatine ab. 2. Ziehen Sie das Klebeband ab, mit dem der rechte Lüfter an der Systemplatine befestigt ist. 3. -
Seite 33: Installieren Des Rechten Lüfters
Schritte 1. Platzieren Sie den linken Lüfter korrekt ausgerichtet auf der Handballenstützen- und Tastaturbaugruppe. 2. Führen Sie das WLAN-Kabel durch die Kabelführungen auf dem Lüfter. 3. Schließen Sie das Kabel des linken Lüfters an der Systemplatine an. 4. Bringen Sie das Klebeband am linken Lüfter an, um ihn an der Systemplatine zu befestigen. 5. -
Seite 34: Lautsprecher
Schritte 1. Platzieren Sie den rechten Lüfter korrekt ausgerichtet auf der Handballenstützen- und Tastaturbaugruppe. 2. Schließen Sie das Kabel des rechten Lüfters an der Systemplatine an. 3. Bringen Sie das Klebeband am rechten Lüfter an, um ihn an der Systemplatine zu befestigen. 4. -
Seite 35: Einbauen Der Lautsprecher
Schritte 1. Trennen Sie das Lautsprecherkabel von der Systemplatine. 2. Merken Sie sich die Führung des Lautsprecherkabels und entfernen Sie das Lautsprecherkabel aus den Kabelführungen an der Handballenstützen- und Tastaturbaugruppe. ANMERKUNG: Notieren Sie sich vor dem Anheben der Lautsprecher die Position der Gummidichtungen. 3. -
Seite 36: Wlan-Karte
Schritte 1. Setzen Sie die Lautsprecher mithilfe der Führungsstifte und Gummidichtungen in die Steckplätze auf der Handballenstützen- und Tastaturbaugruppe. ANMERKUNG: Wenn die Gummiringdichtungen beim Entfernen der Lautsprecher aus den Lautsprechern gedrückt werden, drücken Sie sie wieder hinein, bevor Sie die Lautsprecher wieder einsetzen. 2. -
Seite 37: Einbauen Der Wlan-Karte
Schritte 1. Entfernen Sie die Schraube (M2x3), mit der die WLAN-Karte an der Systemplatine befestigt ist. 2. Entfernen Sie die Halterung, mit der die WLAN-Karte an der Systemplatine befestigt ist. 3. Trennen Sie die Antennenkabel von der WLAN-Karte. 4. Ziehen Sie die WLAN-Karte aus dem Steckplatz für WLAN-Karten und entfernen Sie sie. Einbauen der WLAN-Karte Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... -
Seite 38: Netzadapteranschluss
Schritte 1. Verbinden Sie die Antennenkabel mit der WLAN-Karte. Die folgende Tabelle enthält die Farbcodierung der Antennenkabel für alle von Ihrem Computer unterstützten Wireless-Karten. Tabelle 2. Farbcodierung des Antennenkabels Anschlüsse auf der Wireless-Karte Antennenkabelfarbe Netzkabel (weißes Dreieck) Weiß Auxiliary-Kabel (schwarzes Dreieck) Schwarz 2. -
Seite 39: Einbauen Des Netzadapter-Ports
Schritte 1. Entfernen Sie die beiden Schrauben (M2x3) an der Halterung für den Netzadapterport, mit denen der Netzadapterport an der Systemplatine befestigt ist. 2. Entfernen Sie die Halterung für den Netzadapterport von der Systemplatine. 3. Trennen Sie das Kabel des Netzadapterports vom Kühlkörper. 4. -
Seite 40: E/A-Platine
Schritte 1. Setzen Sie den Netzadapterport in den Steckplatz und befestigen Sie den Netzadapterport auf der Handballenstützen- und Tastaturbaugruppe. 2. Verbinden Sie das Kabel des Netzadapter-Ports mit der Systemplatine. 3. Platzieren Sie die Halterung des Netzadapterports korrekt ausgerichtet auf dem Netzadapterport. 4. -
Seite 41: Einbauen Der E/A-Platine
Schritte 1. Heben Sie den Riegel an und trennen Sie das E/A-Platinenkabel von der E/A-Platine. 2. Entfernen Sie die zwei Schrauben (M2x3), mit denen die E/A-Platine an der Handballenstützen- und Tastaturbaugruppe befestigt ist. 3. Heben Sie die E/A-Platine von der Handballenstützen-Tastatur-Baugruppe. Einbauen der E/A-Platine Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren... -
Seite 42: Bildschirmbaugruppe
Schritte 1. Richten Sie die E/A-Platine aus und setzen Sie sie auf die Handballenstützen-Tastatur-Baugruppe. 2. Bringen Sie die zwei Schrauben (M2x3) zur Befestigung der E/A-Platine an der Handballenstützen- und Tastaturbaugruppe an. 3. Schließen Sie das E/A-Platinenkabel an die E/A-Platine an. Nächste Schritte 1. - Seite 43 Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position der Bildschirmbaugruppe und bietet eine visuelle Darstellung des Verfahrens zum Entfernen. Entfernen und Einbauen von Komponenten...
-
Seite 44: Einbauen Der Bildschirmbaugruppe
Schritte 1. Stellen Sie den Computer auf eine ebene Oberfläche nahe der Kante, sodass sich die Bildschirmbaugruppe senkrecht zur Handballenstützen- und Tastaturbaugruppe befindet. 2. Trennen Sie mithilfe der Zuglasche das Bildschirmkabel von der Systemplatine. 3. Entfernen Sie die vier Schrauben (M2,5x5), mit denen die Bildschirmscharniere an der Systemplatine befestigt sind. 4. -
Seite 45: Systemplatine
4. Schließen Sie das Bildschirmkabel an den Anschluss auf der Systemplatine an. 5. Schließen Sie den Bildschirm. Nächste Schritte 1. Setzen Sie die WLAN-Karte ein. 2. Bauen Sie den Akku ein. 3. Bringen Sie die Abdeckung an der Unterseite 4. Befolgen Sie die Anweisungen im Kapitel After working inside your computer (Nach der Arbeit an Komponenten im Inneren des Computers). - Seite 46 Entfernen und Einbauen von Komponenten...
-
Seite 47: Einbauen Der Systemplatine
Schritte 1. Öffnen Sie den Riegel und trennen Sie das Festplattenkabel von der Systemplatine. 2. Öffnen Sie den Riegel und trennen Sie das Betriebsschalterkabel von der Systemplatine. 3. Öffnen Sie die Lasche und trennen Sie das Batteriekabel von der Systemplatine. 4. - Seite 48 Schritte 1. Verbinden Sie das Kabel der E/A-Karte mit der Systemplatine. 2. Drehen Sie die Systemplatine zur Vorderseite und platzieren Sie die Systemplatine korrekt ausgerichtet auf der Handballenstützen- und Tastaturbaugruppe. 3. Verbinden Sie das Lautsprecherkabel mit der Systemplatine. 4. Öffnen Sie den Riegel und schließen Sie das Kabel der Tastatur an die Systemplatine an. 5.
-
Seite 49: Touchpad
Touchpad Entfernen des Touchpads Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer(Vor der Arbeit an Komponenten im Inneren des Computers). 2. Entfernen Sie die Bodenabdeckung. 3. Entfernen Sie den Akku. 4. Entfernen Sie das Solid-State-Laufwerk / das Intel Optane-Speichermodul. -
Seite 50: Installieren Des Touchpads
Installieren des Touchpads Voraussetzungen Wenn Sie eine Komponente austauschen, muss die vorhandene Komponente entfernt werden, bevor Sie das Installationsverfahren durchführen. Info über diese Aufgabe Die nachfolgende Abbildung zeigt die Position des Touchpads und bietet eine visuelle Darstellung des Installationsverfahrens. Schritte 1. -
Seite 51: Handballenstützen- Und Tastaturbaugruppe
Handballenstützen- und Tastaturbaugruppe Entfernen der Handballenstützen- und Tastaturbaugruppe Voraussetzungen 1. Befolgen Sie die Anweisungen im Kapitel Before working inside your computer (Vor der Arbeit an Komponenten im Inneren des Computers). 2. Entfernen Sie die Abdeckung an der Unterseite. 3. Entfernen Sie den Akku. 4. - Seite 52 Info über diese Aufgabe Legen Sie die Handballenstützen- und Tastaturbaugruppe auf eine ebene Fläche. Nächste Schritte 1. Bauen Sie die Systemplatine ein. 2. Bauen Sie den Netzadapteranschluss ein. 3. Bauen Sie die Bildschirmbaugruppe ein. 4. Bauen Sie den Kühlkörper ein. 5.
-
Seite 53: Gerätetreiber
Gerätetreiber Dienstprogramm zur Installation der Intel- Chipsatz-Software Prüfen Sie im Geräte-Manager, ob der Chipsatz-Treiber installiert ist. Installieren Sie Intel Chipsatz-Updates von www.dell.com/support. Videotreiber Prüfen Sie im Geräte-Manager, ob der Videotreiber installiert ist. Installieren Sie das Videotreiber-Update von www.dell.com/support. Intel Serial IO Driver Prüfen Sie im Geräte-Manager, ob der Intel Serial IO Driver installiert ist. -
Seite 54: System-Setup
Aufrufen des BIOS-Setup-Programms Schritte 1. Schalten Sie den Computer ein oder führen Sie einen Neustart durch. 2. Während des POST-Vorgangs wird das DELL Logo sowie eine Aufforderung zum Drücken der Taste F2 angezeigt. Drücken Sie dann sofort die F2-Taste. ANMERKUNG: Die Aufforderung zum Drücken der Taste F2 bedeutet, dass die Tastatur initialisiert ist. -
Seite 55: Startreihenfolge
Mit der Startreihenfolge können Sie die vom System-Setup festgelegte Reihenfolge der Startgeräte umgehen und direkt von einem bestimmten Gerät (z. B. optisches Laufwerk oder Festplatte) starten. Während des Einschalt-Selbsttests (POST, Power-on Self Test), wenn das Dell Logo angezeigt wird, können Sie: •... -
Seite 56: Übersicht
Übersicht Processor L2 Cache Zeigt die Größe des Prozessor-L2-Caches an. Processor ID Zeigt den ID-Code des Prozessors an. Processor L3 Cache Zeigt die Größe des Prozessor-L3-Caches an. Current Clock Speed Zeigt die aktuelle Prozessortaktrate an. Minimum Clock Speed Zeigt die minimale Prozessortaktrate an. Microcode Version (Microcode-Version) Zeigt die Mikrocode-Version an. - Seite 57 Tabelle 5. Optionen des System-Setup – Menü „System Configuration“ (Systemkonfiguration) System Configuration (Systemkonfiguration) Date/Time Datum Legt das Datum des Computers im Format TT/MM/JJJJ fest. Änderungen am Datum werden sofort wirksam. Uhrzeit Legt die Uhrzeit des Computers im Format HH/MM/SS (24-Stunden-Format) fest. Sie können zwischen 12-Stunden- und 24-Stunden-Format wählen.
-
Seite 58: Security (Sicherheit)
System Configuration (Systemkonfiguration) ANMERKUNG: Touchscreen funktioniert immer im BIOS-Setup, unabhängig von dieser Einstellung. Standardeinstellung: EIN Tabelle 6. Optionen des System-Setup – Menü „Video“ Video LCD Brightness Brightness on battery power Legt die Bildschirmhelligkeit fest, wenn der Computer im Akkubetrieb läuft. Brightness on AC power Legt die Bildschirmhelligkeit fest, wenn der Computer mit Netzstrom betrieben wird. - Seite 59 Security (Sicherheit) SMM Security Mitigation Aktiviert oder deaktiviert die zusätzlichen UEFI-SMM-Sicherheitsmaßnahmen. Standardeinstellung: AUS ANMERKUNG: Diese Funktion kann zu Kompatibilitätsproblemen oder zum Verlust der Funktionalität mit einigen älteren Tools und Anwendungen führen. Enable Strong Passwords Aktiviert oder deaktiviert sichere Kennwörter. Standardeinstellung: AUS Password Configuration Steuert die für Administrator- und Systemkennwörter minimal und maximal zulässige Anzahl an Zeichen.
- Seite 60 Performance (Leistung) Intel Turbo Boost Technology Aktiviert oder deaktiviert den Intel TurboBoost-Modus des Prozessors. Wenn diese Option aktiviert ist, erhöht der Intel TurboBoost-Treiber die Leistung der CPU oder des Grafikprozessors. Standardeinstellung: EIN Multi Core Support Ändert die Anzahl der CPU-Cores, die dem Betriebssystem zur Verfügung stehen. Der Standardwert ist die maximale Anzahl der Cores.
- Seite 61 Tabelle 12. Optionen des System-Setup – Menü „Wireless“ Wireless Wireless Switch Gibt an, welche Wireless-Geräte über den Wireless-Schalter gesteuert werden können. Bei Windows 8-Systemen wird dies direkt von einem Betriebssystemlaufwerk gesteuert. Dies hat zur Folge, dass sich die Einstellung nicht auf das Wireless-Switch- Verhalten auswirkt.
-
Seite 62: Virtualisierung
Tabelle 14. Optionen des System-Setups – Menü „Virtualisierung“ Virtualisierung Intel Virtualization Technology Ermöglicht dem Computer die Ausführung von VMM (Virtual Machine Monitor). Standardeinstellung: EIN VT for Direct I/O Ermöglicht das Ausführen der Virtualisierungstechnologie für direkte E/A (VT-d). VT- d ist eine Intel Methode, die Virtualisierung für Memory Map IO bietet. Standardeinstellung: EIN Tabelle 15. -
Seite 63: Löschen Von Cmos-Einstellungen
Bodenabdeckung wieder an. Löschen von BIOS- (System-Setup) und Systemkennwörtern Info über diese Aufgabe Nehmen Sie Kontakt mit dem technischen Support von Dell wie unter www.dell.com/contactdell beschrieben auf, um System- oder BIOS- Kennwörter zu löschen. ANMERKUNG: Informationen zum Zurücksetzen von Windows- oder Anwendungspasswörtern finden Sie in der Dokumentation für Windows oder die jeweilige Anwendung. -
Seite 64: Fehlerbehebung
Schritte 1. Schalten Sie den Computer ein. 2. Wenn der Computer startet, drücken Sie die F12-Taste, sobald das Dell-Logo angezeigt wird. 3. Wählen Sie auf dem Startmenü-Bildschirm die Option Diagnostics (Diagnose). 4. Klicken Sie auf den Pfeil in der unteren linken Ecke. -
Seite 65: Aktivieren Des Intel Optane-Speichers
• Der Netzadapter ist angeschlossen und der Akku ist vollständig aufgeladen. • Der Computer läuft im Akkubetrieb und der Akku verfügt über mehr als 5 % Ladekapazität. • Computer befindet sich im Standby- oder Schlafmodus oder ist ausgeschaltet. Die Stromversorgungs- und Akkuzustandsanzeige blinkt gelb und es ertönen Signaltoncodes, die auf Fehler hinweisen. Zum Beispiel blinkt die Betriebs-/Akkuzustandsanzeige zwei Mal gelb, gefolgt von einer Pause und dann drei Mal weiß, gefolgt von einer Pause. -
Seite 66: Aktualisieren Des Bios (Usb-Stick)
4. Schließen Sie das startfähige USB-Laufwerk an den Computer an, auf dem Sie die BIOS-Aktualisierung durchführen möchten. 5. Starten Sie den Computer neu und drücken Sie F12, wenn das Dell Logo auf dem Bildschirm angezeigt wird. 6. Starten Sie das USB-Laufwerk über das One Time Boot Menu (einmalige Startmenü). -
Seite 67: Reststromentladung
5. Wählen Sie das Betriebssystem aus, das auf Ihrem Computer installiert ist. 6. Führen Sie auf der Seite einen Bildlauf nach unten durch und erweitern Sie BIOS. 7. Klicken Sie auf Download (Herunterladen), um die neueste BIOS-Version für Ihren Computer herunterzuladen. 8. -
Seite 68: Deaktivieren Von Game Shift
Sie Game Shift: 1. Gehen Sie zur Dell Support-Website www.dell.com/support. 2. Geben Sie Dell G3 3590 ein und klicken Sie auf Search (Suchen). 3. Klicken Sie auf Drivers & Downloads (Treiber & Downloads). 4. Laden Sie das Alienware Command Center herunter, um es zu installieren. - Seite 69 Funktionstaste Neu definierte Taste (für Multimedia- Funktionstasten Steuerung) Lautstärke reduzieren Lautstärke erhöhen Vorherigen Titel bzw. vorheriges Kapitel wiedergeben Wiedergabe/Pause Nächsten Titel bzw. nächstes Kapitel wiedergeben Aktivieren/Deaktivieren von Game Shift Auf externe Anzeige umschalten Suchen Tastaturbeleuchtung umschalten (optional) ANMERKUNG: Die Funktionstaste F10 zeigt bei Tastaturen ohne Hintergrundbeleuchtung kein Symbol für die...
- Seite 70 Funktionstaste Funktionstasten Energiesparmodus Rollen-Taste umschalten Zwischen Stromversorgungs- und Akkuzustandsanzeige/ Festplattenaktivitätsanzeige umschalten Systemanforderung Anwendungsmenü öffnen Fn-Tastensperre umschalten Seite nach oben Seite nach unten Startseite Ende Fehlerbehebung...
-
Seite 71: Kontaktaufnahme Mit Dell
Suchleiste ein. • BIOS-Informationen Kontaktaufnahme mit Dell Informationen zur Kontaktaufnahme mit Dell für den Verkauf, den technischen Support und den Kundendienst erhalten Sie unter www.dell.com/contactdell. ANMERKUNG: Die Verfügbarkeit ist je nach Land/Region und Produkt unterschiedlich und bestimmte Services sind in Ihrem Land/Ihrer Region eventuell nicht verfügbar.
