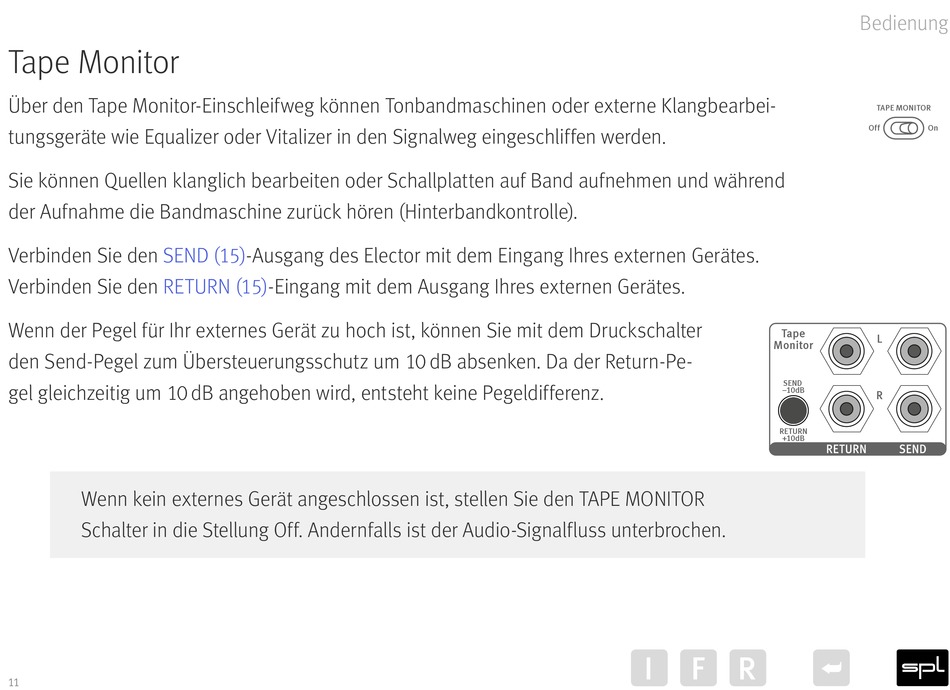

Tape Monitor
Über den Tape Monitor-Einschleifweg können Tonbandmaschinen oder externe Klangbearbei-
tungsgeräte wie Equalizer oder Vitalizer in den Signalweg eingeschliffen werden.
Sie können Quellen klanglich bearbeiten oder Schallplatten auf Band aufnehmen und während
der Aufnahme die Bandmaschine zurück hören (Hinterbandkontrolle).
Verbinden Sie den
SEND
Verbinden Sie den
RETURN
Wenn der Pegel für Ihr externes Gerät zu hoch ist, können Sie mit dem Druckschalter
den Send-Pegel zum Übersteuerungsschutz um 10 dB absenken. Da der Return-Pe-
gel gleichzeitig um 10 dB angehoben wird, entsteht keine Pegeldifferenz.
Wenn kein externes Gerät angeschlossen ist, stellen Sie den TAPE MONITOR
Schalter in die Stellung Off. Andernfalls ist der Audio-Signalfluss unterbrochen.
11
(15)-Ausgang des Elector mit dem Eingang Ihres externen Gerätes.
(15)-Eingang mit dem Ausgang Ihres externen Gerätes.
~ 115V AC / ~230V AC, 50 Hz / 60 Hz, P max. 45 W
INPUT SELECTOR
3
4
2
5
1
6
VOLTAiR
120V DC Audio Rail
R
Refer to
Manual
3
R
A
B
Tape
L
L
Monitor
SEND
–10dB
R
RETURN
+10dB
I
F R
–
+
%
V U
Bedienung
TAPE MONITOR
Off
On
Analog Preampli
2
L
R
L
R
L
6
R
–
