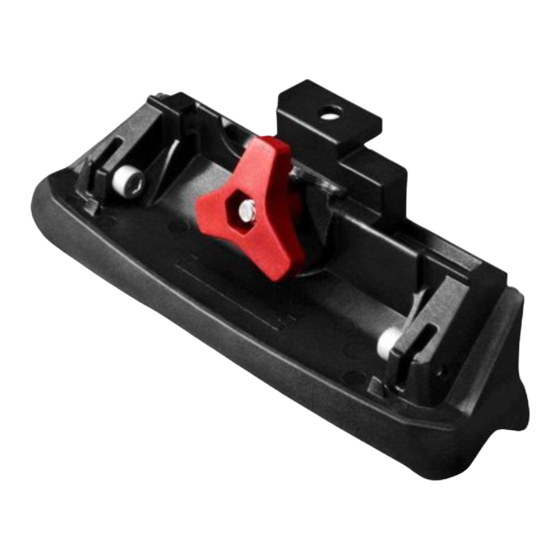

Whispbar K684W Montageanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
EN
Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
ES
Instrucciones de montaje para el sistema
de transporte
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de
transporte.
RU
Установочные Инструкции для
Поперечных Балок

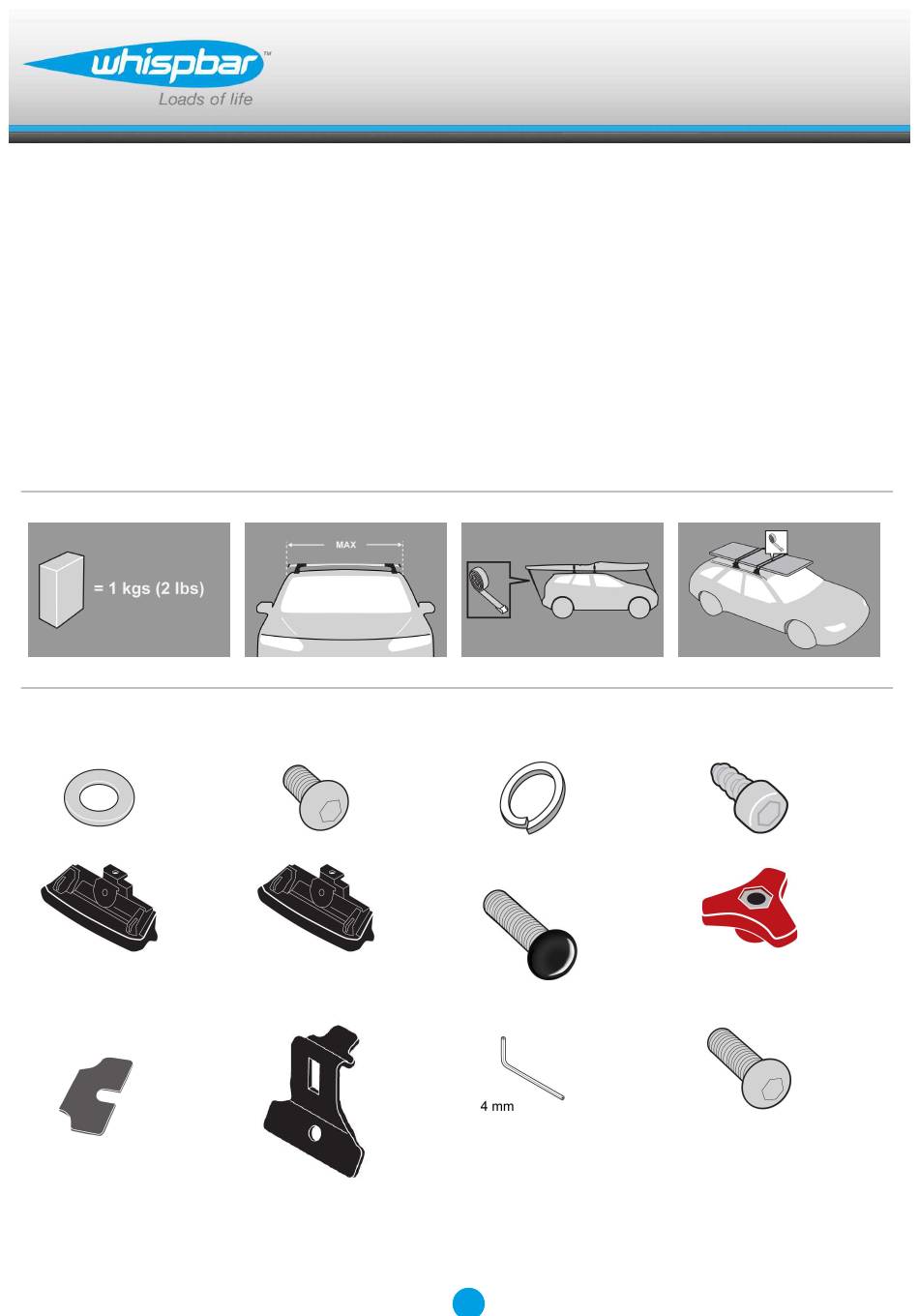

Revision No: 4D
x 4
x 2
x 4
x 4
x 2
x 4
1
Fitting Kit
x 4
x 4
x 1
K684W
x 8
x 4
x 4
Inhaltsverzeichnis
Verwandte Anleitungen für Whispbar K684W
Inhaltszusammenfassung für Whispbar K684W
- Seite 1 K684W Fitting Kit Fitting Instructions for Basic Carrier Montageanleitung für Basisträgersystem Instrucciones de montaje para el sistema de transporte Instructions de montage pour Basic Carrier Monteringsanvisning for takstativ Instruções de Montagem para sistema de transporte. Установочные Инструкции для Поперечных Балок...
- Seite 14 Fitting Kit K684W Erstinstallation Komponenten aus der Verpackung nehmen und überprüfen. Setzen Sie sich mit Ihrem Händler in Verbindung, sollten Teile fehlen oder beschädigt sein! Dieses Kit ist für die Typen A, B, C und D. Dargestellt ist der Querträger des Typs A.
- Seite 15 Fitting Kit K684W Innensechskantschlüssel benutzen und Stellschraube mit 10 Umdrehungen lösen. Befestigungsschraube eindrücken und Querträgerschenkel ausziehen. Siehe Anweisungen für das Einstellen der Querträger! Sicherstellen, dass beide Enden der Querträger gleich lang eingestellt sind (Maß 'x', s. Abb.). Beide Stangen auf Länge einstellen. (siehe Rückseite dieser Anleitung)
- Seite 16 Fitting Kit K684W Stellschraube mit 5 Nm / 3.7 ft lb anziehen. Klemmblock nach hinten drücken und so entfernen. Entfernen Sie beide Stifte aus jedem Schenkel. Nutzen Sie als Hilfsmittel das zugespitzte Ende des Schraubenschlüssels, der sich unter der linken Abdeckung befindet.
- Seite 17 Fitting Kit K684W Fuß vom Schenkel nehmen. Lose Teile sicher aufbewahren! Montage bei allen Beinen wiederholen. Vier Fußeinheiten auswählen (links und rechts) und in die linken bzw. rechten Gepäckträgerschenkel einsetzen. Fuß aus dem Kit in den Schenkel setzen. Einfach runter drücken! Sicherstellen, dass der Fuß...
- Seite 18 Fitting Kit K684W Einheit mit zwei Schneidschrauben M5 x 12 mm auf dem Fuß sichern. Nicht zu fest anziehen! Befestigung Sicherheitsstreifen wie gezeigt anbringen. Wenn nötig, zurecht schneiden. Querträgerfuß über Fixpunktmontage platzieren...
- Seite 19 Fitting Kit K684W Abdeckungen der Befestigungspunkte am Fahrzeug entfernen. Querträgerfuß über Fixpunktmontage platzieren Achten Sie darauf, dass die Hinterkante des Daches bündig mit der Hinterkante der Dachreling des Fahrzeuges abschließt. Klammern durch die Öffnungen im Fuß stecken. Sichern Sie die Klammern am Fahrzeug, indem Sie einen Innensechskantschlüssel...
- Seite 20 Fitting Kit K684W Schlossschraube durch Klammer und Fuß stecken. Flügelmutter festziehen. Vergewissern Sie sich, dass sich der Plastikknopf in der gezeigten Position befindet, nachdem er ganz angezogen wurde. Nicht zu fest anziehen! Dies an allen vier Punkten wiederholen. Abdeckungen aufsetzen und mit Schlüsseln verschließen (s.
- Seite 21 Fitting Kit K684W ACHTUNG! Schrauben regelmäßig auf festen Sitz prüfen!
-
Seite 22: Sicherheitshinweise & Tipps
Fitting Kit K684W Sicherheitshinweise & Tipps Mit montierten Dachträgern nicht in Waschanlagen einfahren. Schlösser und Stellschrauben regelmäßig schmieren. Dachgepäckträger bei Nichtgebrauch abmontieren. Alle losen Teile sicher aufbewahren! Sicherstellen, dass alle Lasten ausreichend mit nichtelastischen Gurten gesichert sind. Während längerer Fahrten regelmäßig überprüfen! - Seite 23 Fitting Kit K684W Träger anhand der Montageanleitung montieren. Alle Schritte unbedingt in der richtigen Reihenfolge ausführen! Wenn in der Anleitung nicht anders angegeben, Querträger im Abstand von min. 700 mm montieren. Dies ist besonders für lange Belastungen wichtig! Bei jeder neuen Montage am Fahrzeug prüfen, ob der Träger korrekt sitzt.
