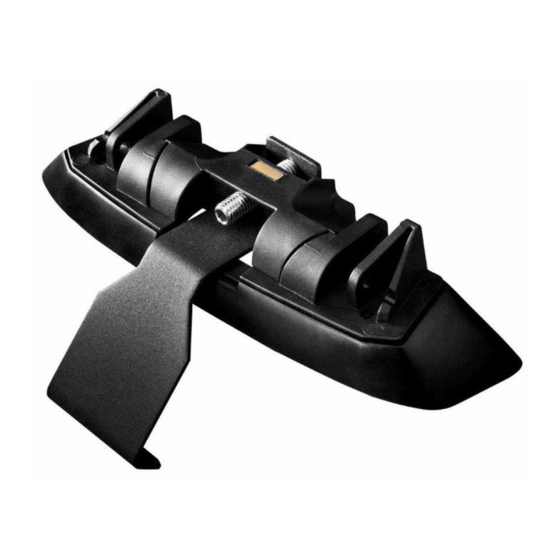

Whispbar K680W Fitting Kit Montageanleitung

Basisträgersystem
Vorschau ausblenden

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 11

Inhaltsverzeichnis

EN
Fitting Instructions for Basic Carrier
D
Montageanleitung für Basisträgersystem
F
Instructions de montage pour Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para sistema de
transporte.
RU
Установочные Инструкции для
Поперечных Балок
SI

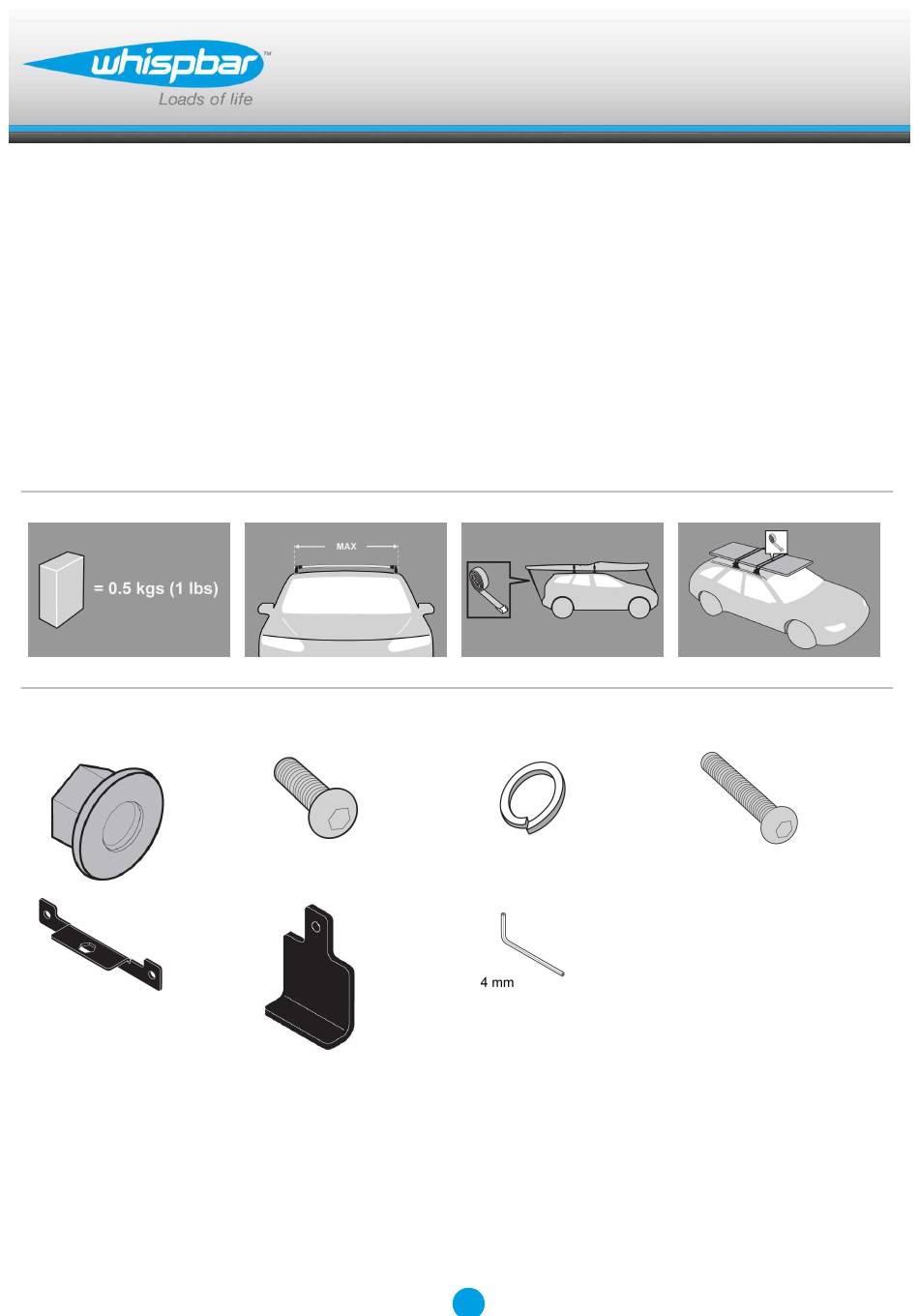

Revision No: 1A
x 4
x 4
x 8
x 4
1
Fitting Kit
x 8
x 1
K680W
x 4
