Anschluss An Wasch.- Und Spülmaschine - Martin MS1002plus Betriebsanleitung

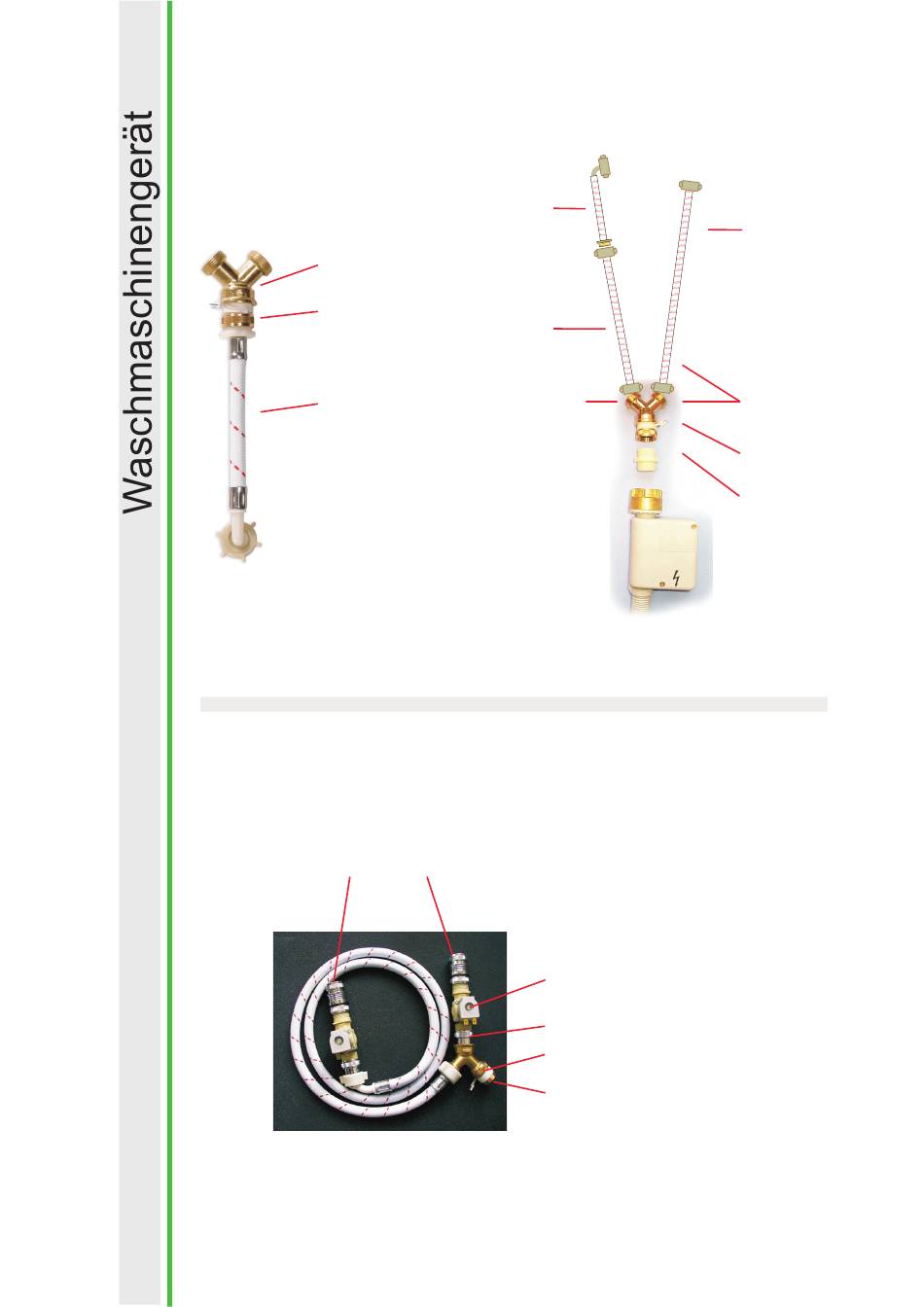

Anschluss an Waschmaschine
Ohne Aquastop
WM-Anschluss komplett
Art.Nr.38 Art.Nr. M38
Anschluss an Spülmaschine
4
Mischkammer
(Y-Stück)
Art.Nr. 23 Art.Nr. M13-11
Temperaturfühler
auf Messingschelle
Art.Nr. 33
Art.Nr. M14
Winkelschlauch
Art.Nr.36
Art.Nr. M13-4
Jeweils an Kalt- und Warmwasser anschließen
Mit Aquastop
Winkel-
schlauch
20 cm
Art.Nr. M13-4
Art.Nr.36
Heißwasser-
schlauch
40 cm
Art.Nr. M13-3
Art.Nr.66
Anschluss mit
Schlauch an
Magnetventil
(Warmwasser)
Anschluss an Waschmaschine
Aquastop muss senkrecht
montiert werden
Magnetventil (Pfeil immer in
Fließrichtung
Rückflußverhinderer
Temperaturfühler
Zur Spülmaschine
Heißwasserschlauch
60 cm
Art.Nr. M13-2
Art.Nr.67
Anschluss mit
Schlauch an
Magnetventil
(Kaltwasser)
Temperaturfühler
auf Messingschelle
Art.Nr. M14
Art.Nr. 33
Schlauchverbinder
Art.Nr. M13-5 Art.Nr. 15
